Dầm Console là gì? Tìm hiểu kết cấu và cách bố trí thép sàn Console

Trong thiết kế và thi công xây dựng, dầm console là một dạng kết cấu quan trọng, thường được ứng dụng trong các hạng mục cần mở rộng không gian mà không cần hệ cột đỡ bên dưới. Vậy dầm console là gì, đặc điểm cấu tạo và nguyên lý làm việc của loại dầm này ra sao? Cùng Vinavic tìm hiểu ngay sau đây.

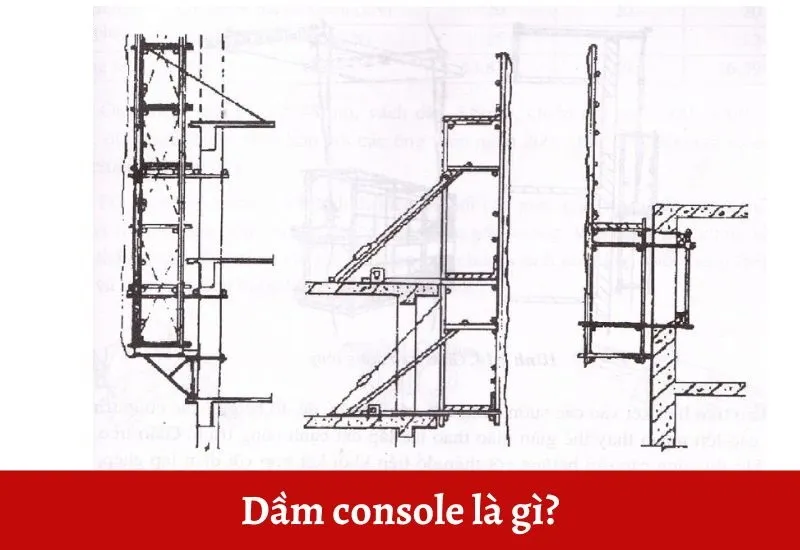

Dầm Console Là Gì?

Về mặt kỹ thuật chịu lực, biểu đồ momen của dầm conson hoàn toàn khác biệt so với dầm đơn giản hai đầu. Momen uốn lớn nhất (Mmax) nằm ngay tại vị trí ngàm (cổ dầm) và là momen âm. Do đó, thớ chịu kéo của dầm nằm ở phía trên, thớ chịu nén nằm ở phía dưới.

Các loại dầm console

Trong quá trình thi công, xây dựng công trình, người ta thường sử dụng thêm một số loại dầm sau để tăng độ chắc chắn và tiện lợi khi sử dụng.

• Dầm rút: Đây là loại dần có thể điều chỉnh chiều dài dễ dàng theo nguyên tắc ống lồng. Loại dầu này được sử dụng rất phổ biến trong thi công nhà ở, khách sạn, quán cà phê. Chiều dài thông thường dầm này thường rơi vào khoảng là: 1,25m – 2m; 3m – 4m; 6m – 8m.
• Dầm căng dưới: Loại dầm này có thể điều chỉnh chiều dài theo nguyên tắc ống lồng hoặc theo nguyên tắc lắp ghép từ các đoạn rời. Dầm này áp dụng tương tự như các loại dầm rút hoặc áp dụng cho các nhịp lớn trong xây dựng công nghiệp và cầu đường. Nhịp của dầm có thể là 3 – 20m

Kết Cấu Đua Ban Công & Dầm Console Ban Công

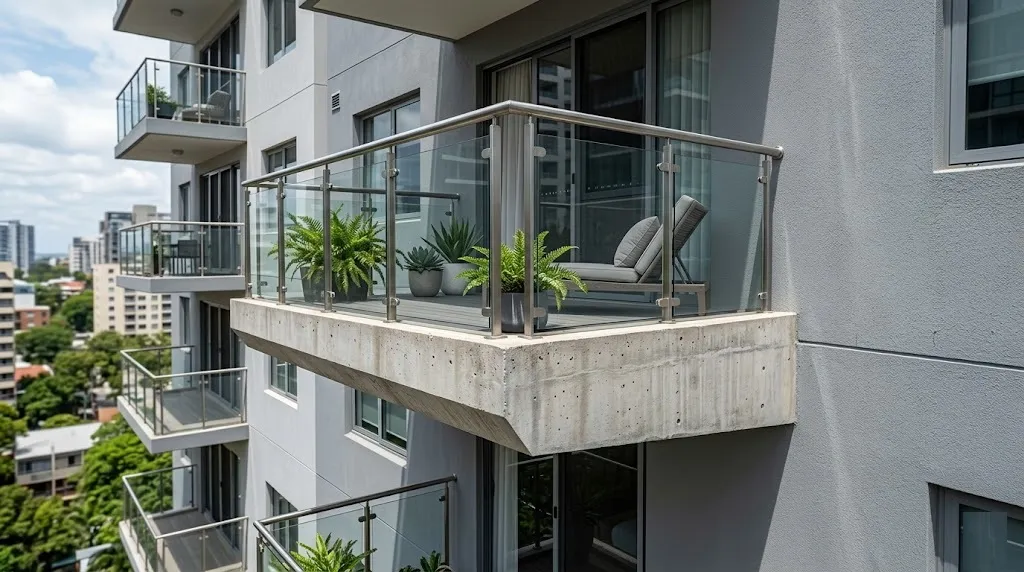

Kết cấu đua ban công sử dụng hệ dầm console ban công là giải pháp tối ưu cho nhà phố và biệt thự. Tuy nhiên, chủ đầu tư cần nắm rõ đặc tính của nó.

Độ vươn an toàn phổ biến của dầm console ban công thường rơi vào 1.2m - 1.5m đối với nhà dân dụng thông thường. Tuy nhiên, với năng lực tính toán kết cấu mạnh mẽ từ dịch vụ thi công xây dựng trọn gói của VINAVIC, độ vươn này có thể đạt tới 3m - 5m cho các siêu biệt thự hiện đại.

Bảng Phân Tích Kỹ Thuật Dầm Công Xôn

Cách Bố Trí Thép Sàn Conson (Dầm Conson) Chuẩn Kỹ Thuật 2026

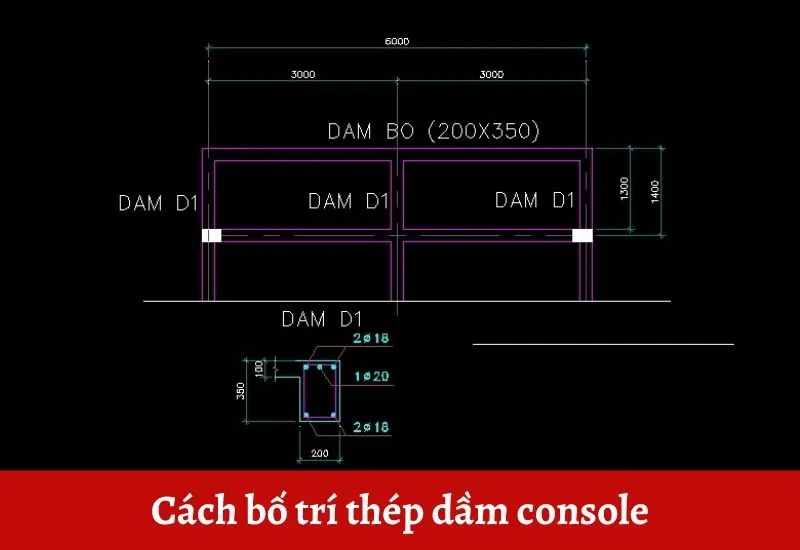

Các Thông Số Kỹ Thuật Bố Trí Cốt Thép:

• Chiều cao tiết diện dầm (h): Thông thường h = (1/10 đến 1/5)L (Trong đó L là chiều dài nhịp đua ra). Ví dụ ban công đua 2m, chiều cao dầm tối thiểu cần 20cm - 40cm.
• Lớp bảo vệ cốt thép: Đối với kết cấu đua ban công tiếp xúc với môi trường ngoài trời, lớp bê tông bảo vệ (clear cover) tối thiểu phải đạt 2.5cm - 3cm để chống rỉ sét cốt thép.
• Thép giá (thép cấu tạo): Đặt ở lớp dưới để giữ khung thép và chống nứt do co ngót bê tông.

Cách tính độ võng dầm console

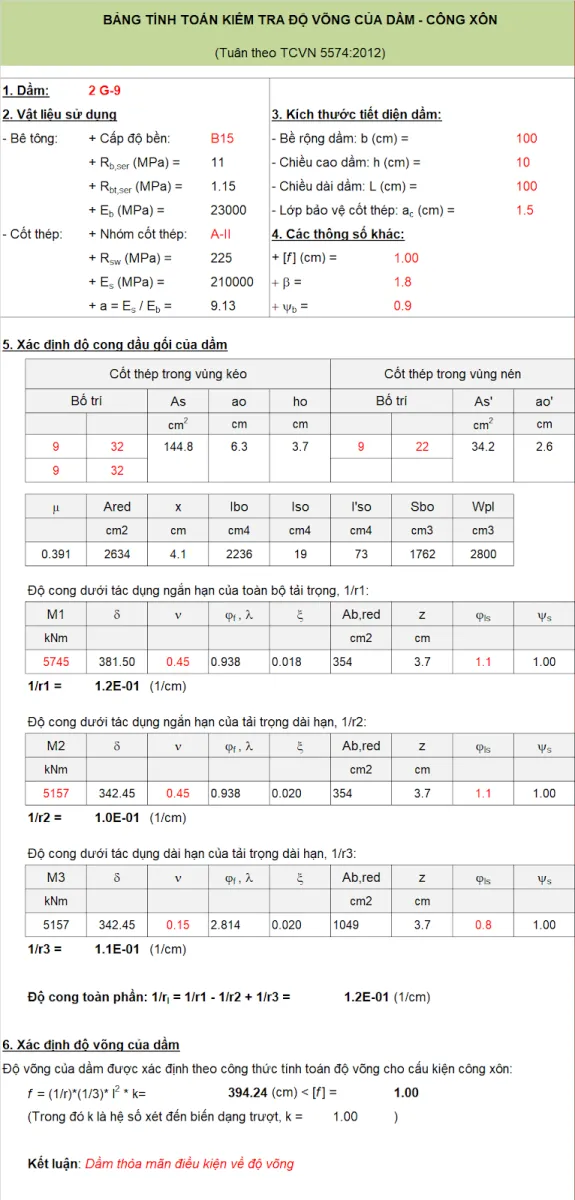

Dần công xôn đóng vai trò quan trọng trong xây dựng. Trong quá trình thiết kế cần có sự tính toán kỹ càng độ võng của dầm console để đảm bảo chất lượng và độ an toàn của công trình. Các cách tính độ võng dầm công son chi tiết như sau:

Bố trí lớp chịu lực

Trong thiết kế dầm console cần nhớ kĩ, độ dày của lớp bảo vệ C luôn lớn hơn đường kính cốt thép và giá trị Co theo công thức sau:

Số liệu của cốt thép chịu lực:

Độ dày của bản và tường:

• Từ 100mm trở xuống Co = 10mm (15mm)
• Từ 100mm trở lên thì Co = 15mm (20mm)

Chiều cao của dầm và sườn:

• Nhỏ hơn 250mm thì Co = 15mm (20mm)
• Từ 250mm trở lên thì Co = 20mm (25mm)

Cốt thép cấu tạo, cốt thép đai:

• Nhỏ hơn 250mm thì Co = 10mm (15mm)
• Từ 250mm trở lên thì Co = 15mm (20mm)

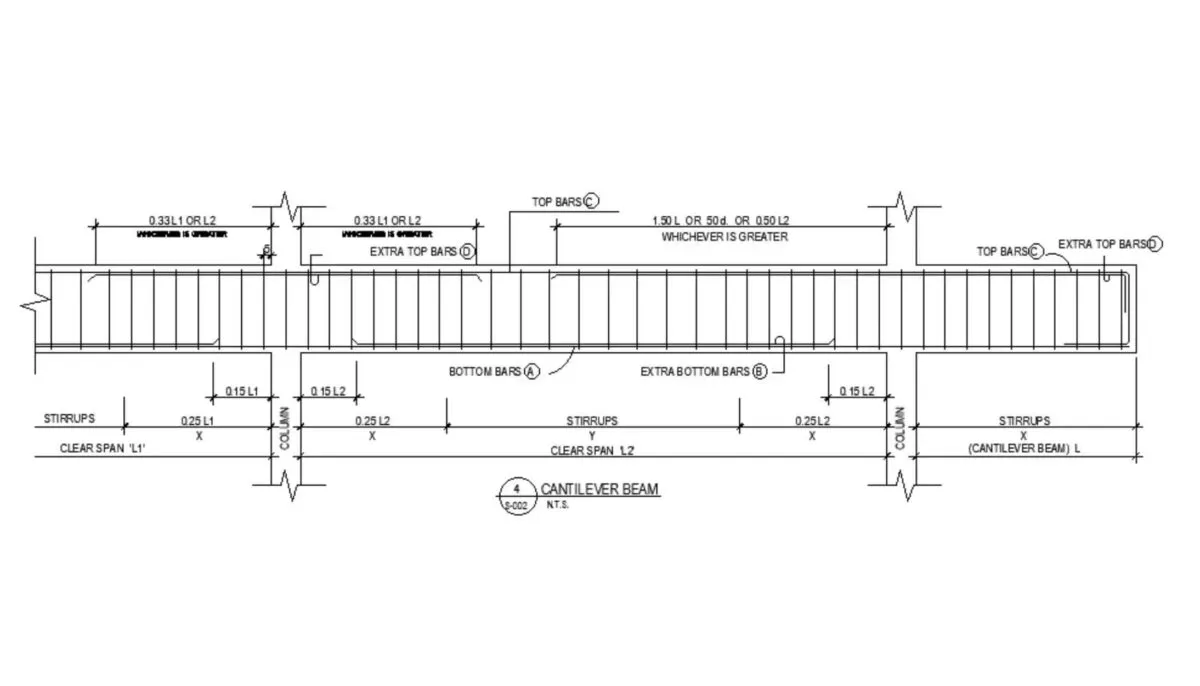

Khoảng cách giữa các đầu mép dầm

Khoảng cách hay còn gọi là độ hở trong bố trí thép dầm conson được tính từ mép của hai cốt thép gần nhất phải lớn hơn đường kính của nó và trị số to. Quy định trị số to của trong đổ bê tông cốt thép như sau:

• Phần dưới: to = 25mm
• Phần trên: to = 30mm

Lưu ý:

• Bỏ qua hai hàng cuối cùng, trị số to = 50mm khi đặt hai thanh ngang song song với nhau.
• Trong không gian thi công chật hẹp, độ hở của giữa hai cốt thép bằng 0. Nếu sắp xếp thành nhiều hàng, cốt thép ở hàng trên và hàng dưới phải đặt tách biệt với nhau.
