Biệt thự hiện đại ngày càng trở nên phổ biến và được ứng dụng nhiều khi xây dựng nhà ở. Trong quá trình thiết kế, file cad biệt thự hiện đại là một phần không thể thiếu, nhìn vào bản vẽ cad giúp chủ đầu tư và kiến trúc sư biết được tổng thể hình khối căn nhà, mặt bằng công năng, thông số kỹ thuật, vị trí cột, dầm sàn...

Chi tiết bản vẽ kết cấu nhà 3 tầng full (kết cấu và kiến trúc)

Mẫu file cad biệt thự 4 tầng hiện đại

Phối cảnh: Biệt thự 4 tầng hiện đại sở hữu hình khối chắc chắn, mặt tiền sử dụng lam chống nắng và vật liệu kính làm lan can cùng hệ thống cửa. Việc sử dụng kính giúp không gian bên trong được kết nối với bên ngoài mang lại sự thông thoáng. Trong khi đó, hệ lam giúp bảo vệ khỏi ánh nắng và đem lại cảm giác thoải mái, mát mẻ.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Mẫu file cad biệt thự 4 tầng hiện đại

Bản vẽ kết cấu: Hồ sơ bản vẽ kết cấu biệt thự 4 tầng bao gồm đầy đủ bản vẽ kiến trúc, phần kết cấu cột, dầm sàn và cầu thang, hệ thống điện nước.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà

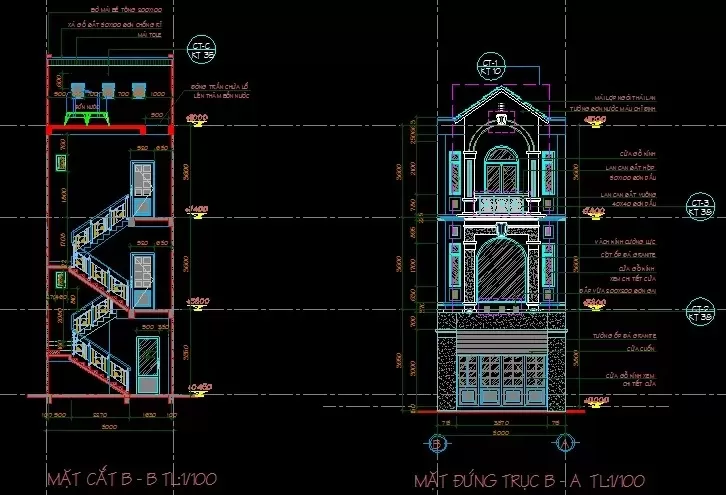

Bản vẽ kết cấu công trình theo mặt cắt và mặt đứng

Bản vẽ cad biệt thự mái thái

Mẫu biệt thự mái thái hiện đại với tone màu trắng chủ đạo mang đến ấn tượng cho người nhìn về sự thanh lịch, nhã nhặn. Kết cấu tường bao quanh cách điệu hiện đại cùng những mảng tường đá tự nhiên kết hợp hài hòa, thuận mắt.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Phối cảnh biệt thự 3 tầng mái thái

Bản vẽ kết cấu căn biệt thự gồm có phối cảnh mặt đứng ngôi nhà, các vật dụng trong phòng, chi tiết từng bộ phận công trình, hệ thống điện nước, cáp quang, mạng và các phần kết cấu móng, tầng, cầu thang, phần mái.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà

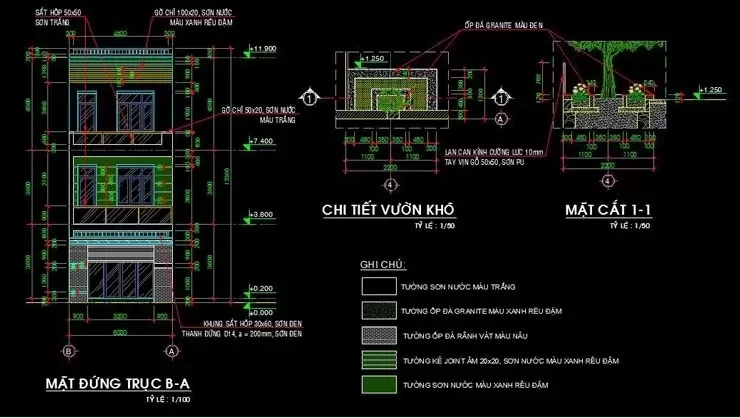

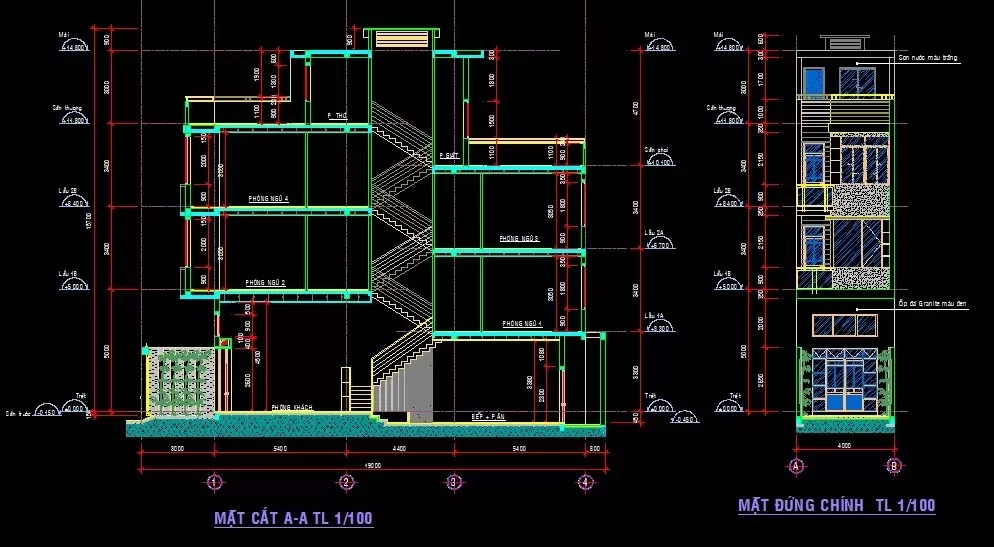

Bản vẽ kết cấu mặt cắt và mặt đứng biệt thự hiện đại

Mẫu file cad biệt thự mái bằng

Căn nhà theo đuổi phong cách hiện đại với sự kết hợp của các khối hình vuông vức, đường nét kiến trúc thẳng cùng các gam màu trung tính nhẹ nhàng. Không gian ngoại thất được ốp đá vân sang trọng cùng hệ cửa kính giúp công trình thoáng đãng, có nhiều không gian mở và ánh sáng tự nhiên.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Phối cảnh biệt thự mái bằng hiện đại

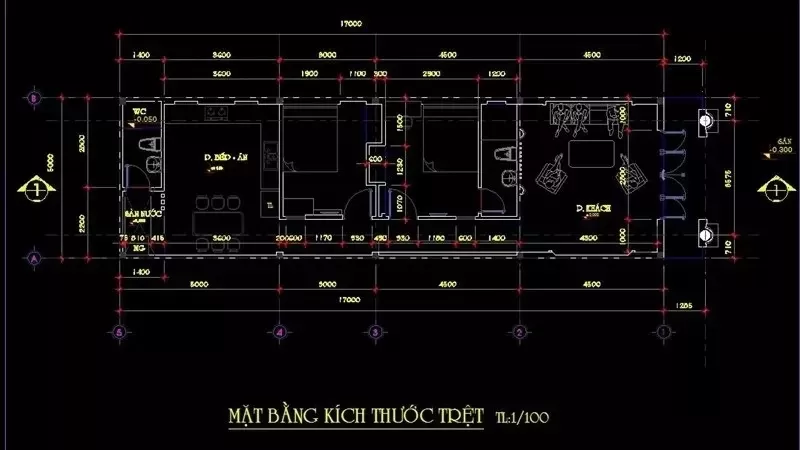

Bản vẽ cad biệt thự 3 tầng hiện đại gồm có mặt bằng, phần bản vẽ mặt đứng, mặt cắt của công trình. Hồ sơ của mẫu nhà này có đầy đủ bao gồm 4 phần chính là kiến trúc, kết cấu, điện nước và có cả dự toán nữa.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Mẫu file cad biệt thự hiện đại

Bản vẽ file cad biệt thự hiện đại

Phối cảnh: Mặt tiền căn nhà là điểm nhấn thu hút mọi sự chú ý với đường nét mạnh mẽ và dứt khoát. Bên cạnh đó, cách phối màu tinh tế của vật liệu đá ốp, khung kính, khung sắt cũng góp phần không nhỏ trong việc tạo nên một diện mạo lộng lẫy cho căn nhà.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Biệt thự phố 3 tầng mái thái kiến trúc hiện đại

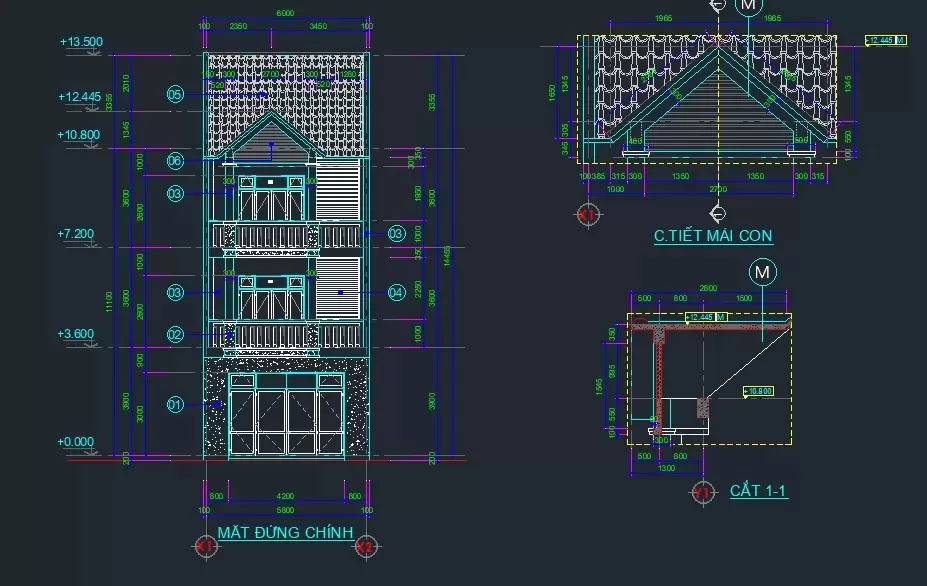

Về kết cấu: Bản về thể hiện chi tiết được các phần kiến trúc của căn nhà từ độ cao các tầng, vị trí các phần chi tiết cột, dầm, sàn móng và thông số kỹ thuật của phần mái ngôi nhà.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà

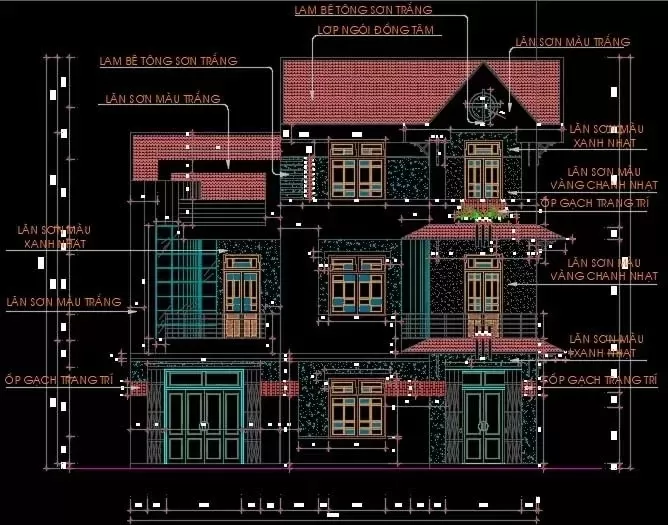

Bản vẽ file cad biệt thự 3 tầng mái thái

Mẫu bản vẽ cad biệt thự 3 tầng

Phối cảnh mẫu biệt thự này là hình khối vuông vắn, vững chắc, đường nét hệ cột tròn vuông thẳng tắp được phào chỉ ở 2 đầu thân cột. Các đường phào chỉ được sử dụng ở lan can, trụ cột, chi tiết cổng giúp căn nhà thêm phần ấn tượng hơn.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Phối cảnh mẫu biệt thự 3 tầng mái Mansard

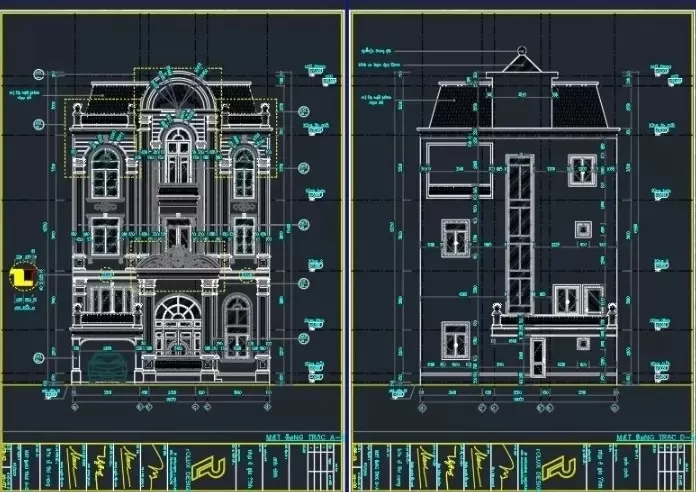

Bản vẽ kết cấu thể hiện rõ được vị trí cột, móng, sàn, độ cao từng tầng, khoảng cách các chi tiết trang trí như cửa sổ vòm bán nguyệt, cửa chính, chiều cao phần mái...

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Mẫu bản vẽ cad biệt thự 3 tầng

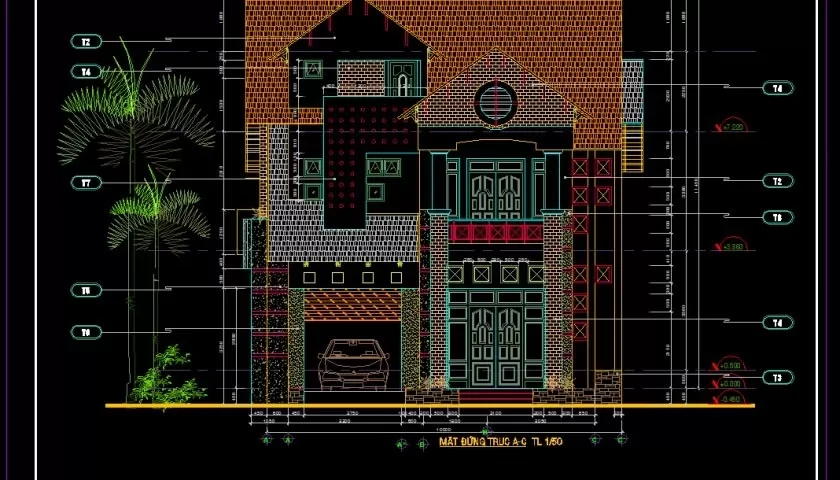

Tìm hiểu về file cad biệt thự hiện đại

File cad biệt thự hiện đại là gì?

File CAD biệt thự là một bản vẽ kỹ thuật được tạo ra bằng phần mềm AutoCAD bao gồm tất cả các thông tin cần thiết để xây dựng một căn biệt thự như: mặt bằng, mặt cắt, mặt đứng, chi tiết kết cấu và chi tiết điện nước. Bản vẽ CAD biệt thự được vẽ theo tỷ lệ nhất định, giúp cho việc thi công trở nên chính xác hơn.

Tìm hiểu về file cad biệt thự hiện đại
Tìm hiểu về file cad biệt thự hiện đại

File cad biệt thự hiện đại gồm những gì?

Về cơ bản, file cad biệt thự hiện đại sẽ bao gồm 4 phần: cấu tạo kiến trúc, kết cấu xây dựng, phần điện và hệ thống nước. Tùy thuộc vào từng công trình mà bản vẽ cad sẽ điều chỉnh phù hợp với công năng và hình dáng căn nhà.

Phần cấu tạo kiến trúc

Phần đầu tiên trong file cad biệt thự hiện đại là cấu tạo kiến trúc của công trình, bao gồm: bản vẽ mặt bằng, kiến trúc và chi tiết xây dựng.

  • Bản vẽ mặt bằng, cao độ và mặt cắt căn nhà
  • Phối cảnh mặt trước công trình
  • Cầu thang được mô tả chi tiết
  • Chi tiết của sàn, cửa, hoa sen và ban công
  • Bản vẽ: Chi tiết kiến trúc cổng hàng rào (nếu có)
Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
File cad biệt thự hiện đại gồm những gì?

Bản vẽ kết cấu

Bản vẽ kết cấu trong file cad cần thể hiện rõ các thông số kỹ thuật sau:

  • Sơ đồ móng và chi tiết móng
  • Sơ đồ vị trí cột và chi tiết xây dựng cột
  • Sơ đồ vị trí dầm, chi tiết dầm sàn
  • Định vị sàn linoleum, chi tiết cấu tạo linoleum
  • Bảng thống kế chất lượng, số lượng cốt thép
Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Bản vẽ kết cấu trong file cad cần thể hiện rõ các thông số kỹ thuật

Hệ thống đường điện

Phần điện trong file cad biệt thự hiện đại bao gồm những vị trí chiếu sáng và thiết bị có sử dụng đường điện.

  • Bản vẽ thiết kế chiếu sáng
  • Thiết kế các vị trí ổ cắm và công tắc
  • Thiết kế cơ sở hạ tầng internet, truyền hình cáp, dây điện thoại (nếu có)
  • Sơ đồ điện thông minh (nếu có)
  • Thống kê vật liệu
Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Phần điện trong file cad gồm vị trí chiếu sáng và thiết bị đường điện

Hệ thống cấp thoát nước

  • Thiết kế hệ thống lọc nước hoàn chỉnh
  • Hệ thống dẫn nước, cấp thoát nước cho toàn bộ công trình
  • Thống kê vật liệu thi công

Cách đọc file cad biệt thự hiện đại chi tiết nhất

Để tạo ra được file cad biệt thự hiện đại đòi hỏi kiến trúc sư phải nắm bắt tốt các thông tin cơ bản về căn nhà, tính toán chính xác các chi tiết xây dựng. Bởi thế cần có khả năng đọc file cad cơ bản theo từng hạng mục để hiểu rõ nội dung bản vẽ.

Bản vẽ định vị cột

  • Mục đích của bản vẽ định vị cột trong file cad biệt thự là thể hiện vị trí và kích thước của từng cột trong bản vẽ. Kiến trúc sư có thể định dạng kích thước chính xác nhất bằng cách sử dụng bản vẽ.
  • Người thiết kế chỉ cần di chuyển vị trí của cột cần thay đổi nếu tiết diện của cột cần thay đổi hoặc cột cần bị phá vỡ trong bản vẽ.
Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Cách đọc file cad biệt thự hiện đại chi tiết nhất

Bản vẽ kết cấu móng

Bạn cần đọc các thông tin trong file cad biệt thự hiện đại phần móng lần lượt như sau:

  • Sơ đồ móng, giằng móng cao độ +0.000, kế hoạch xây dựng tường móng, dữ liệu thi công bể tự hoại và bể chứa nước.
  • Xem xét bản vẽ sử dụng loại móng gì như móng băng, móng đơn, móng cọc, mong gạch phù hợp với kiến trúc căn nhà.

Bản vẽ kết cấu thép sàn

Mục tiêu của bản vẽ kết cấu phần thép là xác định vị trí cốt thép sàn trên dưới cũng như tiết diện của thép sàn khi nhìn vào thiết kế.

Chia sẻ file cad biệt thự hiện đại chi tiết cho từng loại hình nhà
Bản vẽ cad biệt thự 3 tầng hiện đại

Kết cấu mặt bằng

Trong mỗi bản vẽ file cad biệt thự hiện đại sẽ chỉ ra kích thước và vị trí của dầm, cao độ, chiều dày sàn, vị trí và kích thước các khẩu độ theo phương án kiến ​​trúc của các công trình như nhà vệ sinh, ban công, bếp.

Bản vẽ mặt bằng lanh tô

Kiến trúc sư cần phải thể hiện vị trí cũng như số lượng dây dù của các ô trên mặt bằng khi tạo nên bản vẽ kết cấu. Ngoài ra, bản thiết kế mặt bằng còn có các chi tiết kết cấu gia cố giúp hình dung tổng thể bố cục căn nhà cân xứng.
