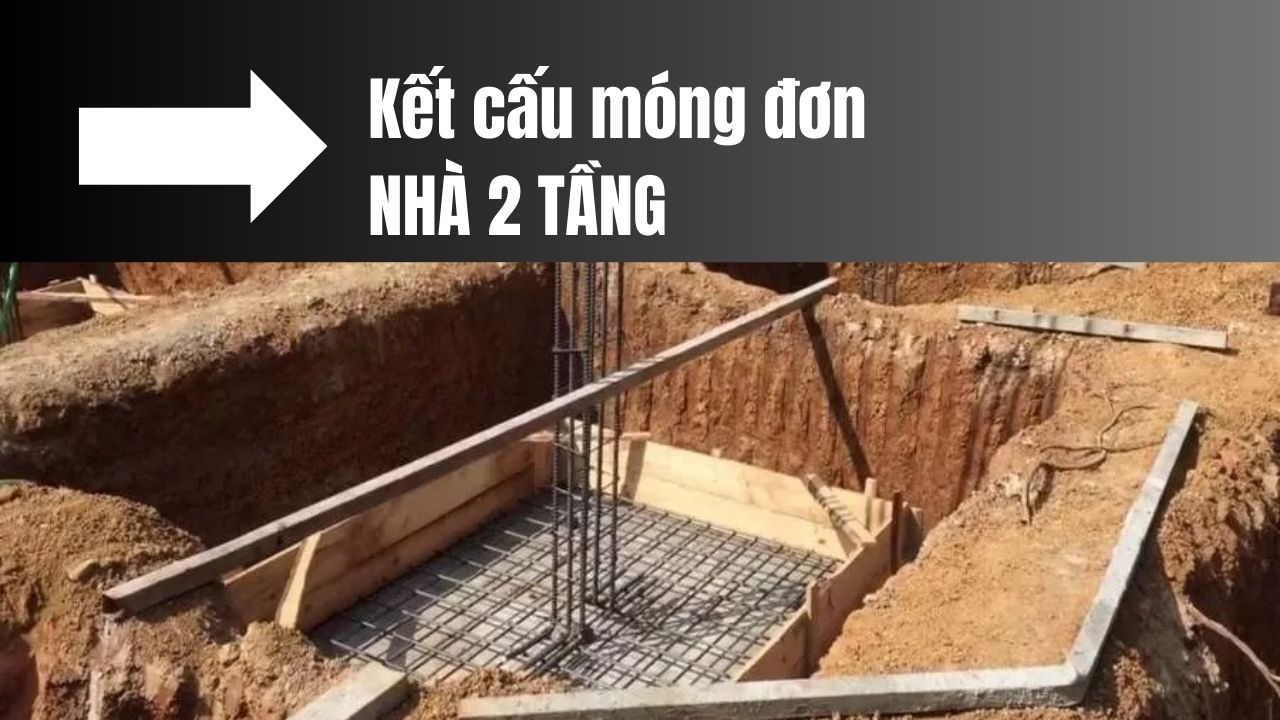

Kết Cấu Móng Đơn Nhà 2 Tầng: Thiết Kế, Bố Trí Thép & Bản Vẽ Chi Tiết

Móng đơn nhà 2 tầng là một trong những giải pháp nền móng phổ biến khi xây dựng nhà 2 tầng nhờ kết cấu đơn giản, chi phí hợp lý và dễ thi công. Tuy nhiên, để đảm bảo công trình bền vững, việc thiết kế và triển khai bản vẽ kết cấu móng đơn cần được thực hiện chính xác, dựa trên khảo sát địa chất và tính toán tải trọng cụ thể. Đây chính là bước quan trọng quyết định đến độ an toàn và tuổi thọ của ngôi nhà.

Khám phá thêm ý tưởng thiết kế nội thất hiện đại sang trọng và tinh tế

Móng đơn cho nhà 2 tầng là gì?

Móng đơn (còn gọi là móng cục, móng độc lập) là loại móng chịu lực trực tiếp từ một cột hoặc cụm cột trong kết cấu nhà. Mỗi cột sẽ có một móng riêng biệt, thường có hình vuông, chữ nhật hoặc tròn.

Đặc điểm:

• Kết cấu đơn giản, thi công nhanh.
• Chi phí thấp hơn so với móng băng hay móng cọc.
• Phù hợp với công trình có tải trọng không quá lớn (1–3 tầng).

Ứng dụng trong nhà 2 tầng:

• Thường bố trí ở vị trí chân cột chính.
• Dùng nhiều trong nhà phố, nhà ống, nhà ở nông thôn trên nền đất cứng.
• Giúp công trình ổn định nếu nền đất có khả năng chịu tải tốt.

Tham khảo các mẫu biệt thự tân cổ điển đẳng cấp, chuẩn xu hướng Xem tại đây

Khi nào nên sử dụng móng đơn cho nhà 2 tầng?

Không phải trường hợp nào xây nhà 2 tầng cũng dùng được móng đơn. Loại móng này chỉ phù hợp trong những điều kiện cụ thể:

Đất nền tốt:

• Đất có độ chặt cao, ít lún, không bị trương nở khi ngấm nước.
• Sức chịu tải đất > 1,5–2 kg/cm² (≈150–200 kN/m²).

Tải trọng công trình vừa phải:

• Nhà 2 tầng không có tầng hầm, không có kết cấu vượt nhịp lớn.
• Không đặt bể nước ngầm, hồ bơi hoặc gara ô tô nặng ngay trên nền.

Kết cấu cột hợp lý:

Các cột chịu lực được bố trí đều, tải truyền xuống móng không quá chênh lệch.

Mực nước ngầm ổn định:

Không quá cao, tránh gây thấm hoặc xói mòn nền móng. Nếu nền đất yếu, công trình có tải trọng lớn hoặc yêu cầu độ ổn định cao, nên thay thế bằng móng băng, móng bè hoặc móng cọc để đảm bảo an toàn.

Xem thêm giải pháp thiết kế nhà phố tối ưu công năng và thẩm mỹ

Ưu điểm và hạn chế của móng đơn nhà 2 tầng

Ưu điểm:

• Thi công đơn giản, không tốn nhiều công đoạn.
• Chi phí thấp, tiết kiệm vật liệu so với móng băng hoặc móng cọc.
• Có khả năng chịu lực tốt trong thực tế khi xây dựng trên nền đất cứng.
• Mỗi đài móng hoạt động độc lập, dễ dàng cung cấp tải trọng cho một cột.
• Thuận lợi khi cải tạo hoặc xây mới công trình nhỏ.
• Kết cấu gọn nhẹ, vẫn đảm bảo vững chắc nếu thiết kế đúng tiêu chuẩn.

Hạn chế:

• Trong trường hợp trên nền đất yếu, móng dễ bị lún không đều.
• Độ ổn định thấp hơn so với móng băng, móng bè hay móng cọc (khác nhau về khả năng phân bố tải).
• Nếu thiết kế sai chiều rộng, công trình dễ nứt gãy.
• Không có giằng móng liên kết sẽ làm giảm sự ổn định tổng thể.
• Chỉ phù hợp thông thường với nhà từ 1–3 tầng, tải trọng vừa phải.

Cấu tạo thiết kế móng đơn cho nhà 2 tầng theo tiêu chuẩn

Trong thiết kế, cấu tạo móng đơn cho nhà 2 tầng bao gồm: lớp bê tông lót, đài móng, cốt thép chịu lực và hệ giằng móng liên kết giữa các đài. Kích thước và chiều rộng móng sẽ được tính toán theo các thông số tải trọng từ cột và sức chịu tải nền đất. Nhìn chung, móng phải đủ khả năng chịu lực, đảm bảo công trình không bị lún, nứt sau này.

Thông thường, đài móng có dạng hình vuông hoặc chữ nhật, chiều dày khoảng 300–500 mm, đặt trên lớp bê tông lót M100 dày 100 mm. Phần cốt thép được bố trí tùy thuộc vào tải trọng, với khoảng cách 150–200 mm. Để tăng độ ổn định, các đài thường được liên kết bằng giằng móng, giúp phân bố lực đều và chống xoay.

Sau khi thi công cốt thép, công đoạn đổ bê tông móng sẽ được tiến hành theo đúng tiêu chuẩn, bảo đảm độ đặc chắc và tuổi thọ công trình. Việc này là yếu tố quyết định đến chất lượng cuối cùng, giúp toàn bộ công trình luôn bền vững theo thời gian.

Bản vẽ kết cấu móng đơn nhà 2 tầng chi tiết

Một bộ bản vẽ móng đơn chuẩn cho nhà 2 tầng thường gồm các thành phần sau:

• Mặt bằng móng (Plan móng):

  • Thể hiện vị trí tất cả các đài móng (M1, M2, M3…) theo trục cột.

  • Kích thước và khoảng cách giữa các móng.

  • Cao độ đỉnh móng và đáy móng.

• Chi tiết từng loại móng (Footing detail):

  • Kích thước tổng thể: chiều dài × chiều rộng × chiều dày (thông thường 800×800 → 1500×1500 mm, dày 300–500 mm).

  • Cốt thép lớp dưới và lớp trên: đường kính thép (Ø), khoảng cách (a), số lượng.

  • Lớp bê tông lót M100 dày 80–100 mm.

  • Lớp bê tông bảo vệ thép dày 50–75 mm.

• Chi tiết giằng móng:

  • Bản vẽ thể hiện các dải giằng liên kết giữa các đài móng.

  • Kích thước giằng (thường rộng 200–300 mm, cao 400–500 mm).

  • Cốt thép chủ và thép đai theo đúng bản vẽ.

• Mặt cắt móng (Section):

  • Cắt ngang qua móng để thấy rõ chiều sâu, lớp bê tông lót, thép đáy, thép trên.

  • Thể hiện rõ cách nối thép từ móng lên cột.

• Bảng thống kê cốt thép:

  • Liệt kê chi tiết từng loại thép: ký hiệu, đường kính, chiều dài, số lượng.

  • Phục vụ công tác gia công và lắp đặt tại công trường.

• Ghi chú chung:

  • Mác bê tông (B20–B25 cho móng, M100 cho bê tông lót).

  • Tiêu chuẩn thép (CB300–CB400).

  • Quy định về bảo dưỡng, kiểm tra và nghiệm thu.

Nói cách khác, bản vẽ kết cấu móng đơn sẽ cung cấp đầy đủ kích thước, vị trí, cốt thép và biện pháp liên kết, giúp thợ thi công triển khai chính xác, đảm bảo công trình vững chắc và an toàn.

Quy trình thi công móng đơn nhà 2 tầng chuẩn kỹ thuật

Bước 1: Khảo sát và chuẩn bị mặt bằng

• Khảo sát địa chất để xác định sức chịu tải nền đất.
• San phẳng mặt bằng, định vị tim cột và vị trí móng.

Bước 2: Đào hố móng

• Đào hố theo đúng kích thước thiết kế.
• Kiểm tra cao độ đáy móng, xử lý lớp đất yếu (nếu có).

Bước 3: Làm lớp bê tông lót móng

• Đổ lớp bê tông lót M100 dày 80–100 mm để tạo mặt phẳng sạch và chống mất nước xi măng.

Bước 4: Lắp dựng cốt thép đài móng

• Gia công, buộc và lắp đặt cốt thép đúng bản vẽ.
• Đảm bảo khoảng cách lớp bê tông bảo vệ 50–75 mm.

Bước 5: Thi công giằng móng (nếu có)

• Bố trí giằng móng liên kết các đài, giúp tăng độ ổn định.
• Đảm bảo cốt thép giằng nối đúng kỹ thuật.

Bước 6: Lắp cốp pha và kiểm tra

• Cốp pha chắc chắn, không hở mạch, đúng kích thước.
• Kiểm tra lần cuối vị trí thép, tim cột trước khi đổ bê tông.

Bước 7: Đổ bê tông móng

• Dùng bê tông đúng mác (B20–B25).
• Đổ liên tục, đầm dùi kỹ để tránh rỗ, nứt.

Bước 8: Bảo dưỡng bê tông

• Giữ ẩm bê tông ít nhất 7 ngày đầu.
• Che chắn trong điều kiện nắng gắt hoặc mưa lớn.

Các lỗi thường gặp khi thi công móng đơn và cách khắc phục

Đào móng sai kích thước hoặc cao độ

• Hậu quả: móng không đủ khả năng chịu lực, dễ bị lún lệch.
• Khắc phục: đo đạc chính xác bằng máy thủy bình, kiểm tra định kỳ trong quá trình đào.

Không xử lý nền đất yếu

• Hậu quả: công trình lún không đều, nứt tường, võng sàn.
• Khắc phục: thay đất yếu bằng đất tốt, gia cố bằng cọc tre, cát đầm chặt hoặc chuyển sang phương án móng khác.

Cốt thép lắp sai hoặc thiếu thép

• Hậu quả: giảm độ bền kết cấu, dễ nứt gãy.
• Khắc phục: tuân thủ đúng bản vẽ, kiểm tra thép trước khi đổ bê tông, có giám sát kỹ thuật nghiệm thu.

Thi công bê tông không đạt yêu cầu

• Hậu quả: bê tông rỗ, nứt, giảm tuổi thọ công trình.
• Khắc phục: trộn bê tông đúng tỷ lệ, đầm dùi kỹ, bảo dưỡng đầy đủ.

Không làm giằng móng

• Hậu quả: móng mất ổn định, tường nứt dọc theo chân cột.
• Khắc phục: thi công giằng móng theo thiết kế để phân bố tải đều.

Bỏ qua bước bảo dưỡng bê tông

• Hậu quả: bê tông nhanh nứt, co ngót, không đủ cường độ.
• Khắc phục: tưới nước, che chắn chống mất nước trong giai đoạn đầu.

Kinh nghiệm lựa chọn móng phù hợp với điều kiện địa chất

Kết cấu móng nhà chính là yếu tố quyết định sự ổn định lâu dài của công trình. Việc chọn loại móng nào không thể làm theo thói quen thông thường, mà phải dựa trên khảo sát địa chất cụ thể. Một số kinh nghiệm thực tế cần lưu ý:

• Địa chất tốt, nền đất cứng:
• Có sức chịu tải cao, không bị trương nở khi thấm nước.
• Có thể sử dụng móng đơn cho nhà 2 tầng, vừa tiết kiệm chi phí vừa đảm bảo khả năng chịu lực.
• Đất có sức chịu tải trung bình:
• Đất thịt pha cát, ít lún nhưng không thật sự ổn định.
• Thường ưu tiên móng băng hoặc móng đơn có thêm giằng móng để gia tăng sự vững chắc.
• Trên nền đất yếu:
• Đất bùn, đất ao hồ san lấp, dễ sụt lún.
• Không nên dùng móng đơn; thay vào đó là móng cọc hoặc móng bè, tùy thuộc vào tải trọng công trình và điều kiện thi công.
• Trong trường hợp cần cải tạo hoặc xây chen:
• Nếu công trình liền kề đã có móng sâu, việc chọn móng mới phải tính toán để tránh ảnh hưởng.
• Có thể phải cung cấp thêm giải pháp gia cố nền hoặc thay đổi phương án kết cấu.

Có thể thấy, móng đơn cho nhà 2 tầng là lựa chọn kinh tế, hiệu quả nếu được thiết kế và thi công đúng quy chuẩn. Từ việc khảo sát nền đất, lựa chọn kích thước, bố trí cốt thép đến triển khai bản vẽ kết cấu đều cần sự giám sát chặt chẽ của kỹ sư chuyên môn. Một hệ móng vững chắc không chỉ giúp công trình ổn định lâu dài mà còn tối ưu chi phí đầu tư, mang lại sự yên tâm cho gia chủ trong quá trình sử dụng.
