Hướng dẫn cách bố trí thép vách tầng hầm, thang máy chuẩn kỹ thuật
Trong mọi công trình xây dựng, bố trí thép vách là một trong những khâu kỹ thuật quan trọng nhất, quyết định trực tiếp đến độ bền, khả năng chịu lực và giá trị thẩm mỹ của công trình. Từ những bức tường tầng hầm chịu áp lực đất – nước, đến các hố thang máy trong nhà cao tầng, việc bố trí thép đúng kỹ thuật giúp công trình vững chắc, hạn chế nứt vỡ và chống thấm hiệu quả.
Bài viết này sẽ cùng bạn tìm hiểu chi tiết về nguyên tắc, quy trình và các vị trí bố trí thép vách phổ biến, để đảm bảo mỗi công trình đều đạt được độ bền tối đa và vẻ đẹp chuẩn mực theo thời gian.
>> Tìm hiểu thêm:
Tìm hiểu thêm về thi công trọn gói cùng VINAVIC

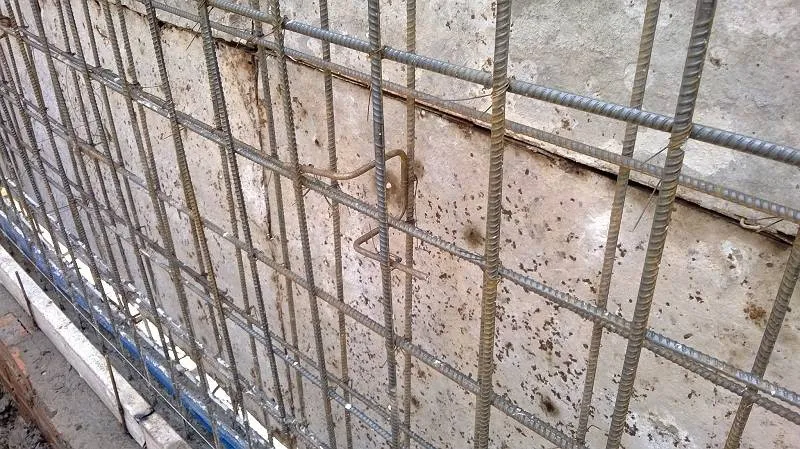

Vai trò quan trọng của thép vách trong kết cấu
Thép vách là thành phần chịu lực chủ đạo, giúp tường, hầm, và các khu vực bao che đạt được khả năng chịu tải, chống thấm, và hạn chế nứt vỡ.
Thông thường, kích thước và vị trí của thép chịu lực bên trong vách được tính toán rất kỹ lưỡng để đảm bảo công trình ổn định, đặc biệt trong môi trường chịu ẩm hoặc áp lực cao.
Đối với những công trình có tầng hầm, tường chắn hoặc bể nước ngầm, bố trí thép vách đúng kỹ thuật đóng vai trò như “xương sống”, giúp công trình vững vàng trước áp lực đất, nước và thậm chí là cả tác động của động đất nhẹ.
Những chi tiết tưởng chừng nhỏ, nhưng chính là giá trị cốt lõi tạo nên sự bền vững của công trình theo thời gian.
Tìm hiểu thêm:

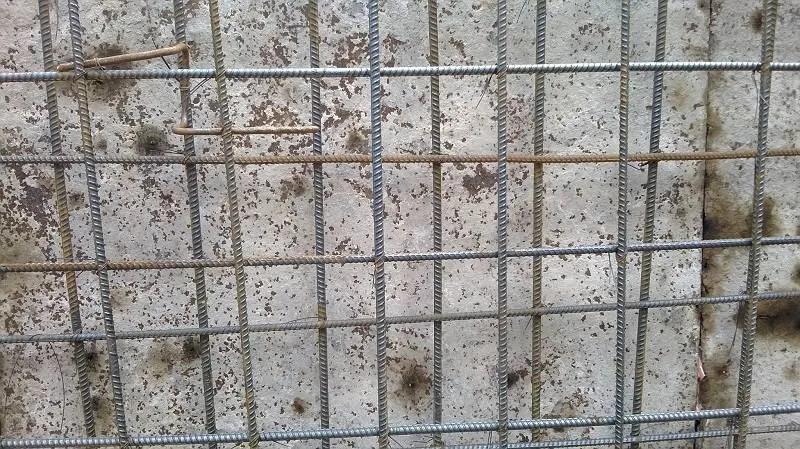

Nguyên tắc thiết kế và bố trí thép vách chuẩn kỹ thuật
Khi bố trí cốt thép vách, kỹ sư cần tuân thủ các tiêu chuẩn thiết kế kết cấu hiện hành như TCVN 5574:2018 để đảm bảo an toàn và tuổi thọ công trình.
Một số nguyên tắc quan trọng gồm:
- Khoảng cách thép đều và hợp lý: giúp phân bố ứng suất đều trên toàn bề mặt của vách, hạn chế nứt cục bộ.
- Bố trí thép lớp trong – lớp ngoài: đảm bảo khả năng chịu uốn và chống nứt do co ngót.
- Bố trí mối nối và neo thép hợp lý: tạo liên kết bền vững giữa vách – sàn – móng.
- Không được thay đổi kích thước hay chủng loại thép khi chưa có sự kiểm tra từ kỹ sư kết cấu.
Sự kết hợp hài hòa giữa tính toán khoa học và kinh nghiệm thi công giúp mỗi công trình – từ nhà ở, biệt thự đến nhà cao tầng – đạt chất lượng tối ưu, đồng thời giữ được vẻ đẹp tinh tế trong từng chi tiết.

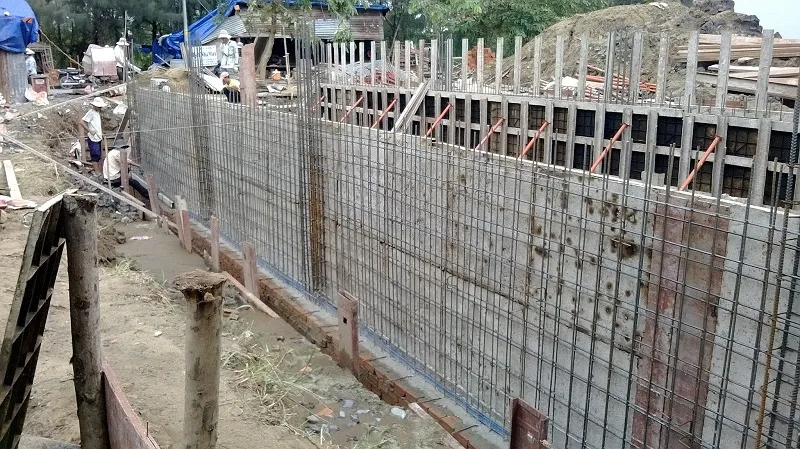

Quy trình thi công bố trí thép vách thực tế
Thi công thép vách không đơn thuần là đặt thép theo bản vẽ, mà cần sự tỉ mỉ trong từng chi tiết để đảm bảo chất lượng.
Bài viết này sẽ hướng dẫn quy trình bố trí thép vách theo chuẩn kỹ thuật dễ hiểu, giúp kỹ sư và chủ đầu tư dễ dàng kiểm soát từng khâu thi công.
- Chuẩn bị mặt bằng và cốp pha đảm bảo sạch sẽ, phẳng và kín khít.
- Gia công, uốn thép chịu lực đúng hình dạng thiết kế để hạn chế sai số khi lắp dựng.
- Cố định vị trí thép bằng con kê, buộc chặt các mối nối tránh xô lệch trong quá trình đổ bê tông.
- Kiểm tra độ dày lớp bảo vệ bê tông, đặc biệt ở khu vực tiếp xúc với nước hoặc đất.
- Áp dụng phương án bố trí cốt thép linh hoạt theo từng loại công trình để đạt hiệu quả cao nhất.
Một công trình đạt chuẩn luôn là kết quả của quá trình thi công được thực hiện cẩn trọng, không được sai lệch, và tuân thủ kỹ thuật ở từng bước.
Một số vị trí bố trí thép vách thường gặp
Bố trí thép vách thang máy
Thang máy là khu vực có tiết diện hẹp, không gian thi công hạn chế, nên quá trình bố trí thép cần đặc biệt cẩn trọng:
- Xác định vị trí và kích thước hố thang theo bản vẽ kết cấu, kiểm tra độ vuông góc và tim trục.

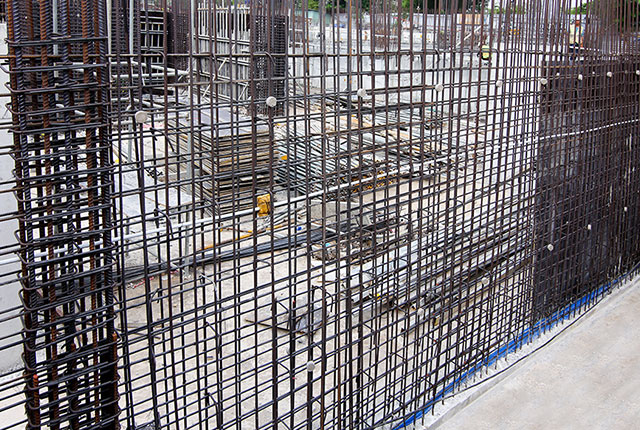

- Lắp dựng cốp pha chắc chắn, đảm bảo không bị biến dạng khi đổ bê tông.
- Gia công thép chịu lực theo chiều dọc hố thang, kết hợp thép đai ngang với khoảng cách hợp lý để chống phình của vách.
- Tạo liên kết neo thép giữa vách thang – sàn tầng, đảm bảo truyền tải trọng đều.
- Kiểm tra con kê, lớp bảo vệ bê tông, đặc biệt khu vực tiếp giáp hố móng – nơi dễ thấm nước nhất.
Khi được bố trí đúng kỹ thuật, vách thang máy không chỉ vững chắc mà còn đảm bảo độ chính xác cao cho hệ ray dẫn hướng và thang cabin sau này.

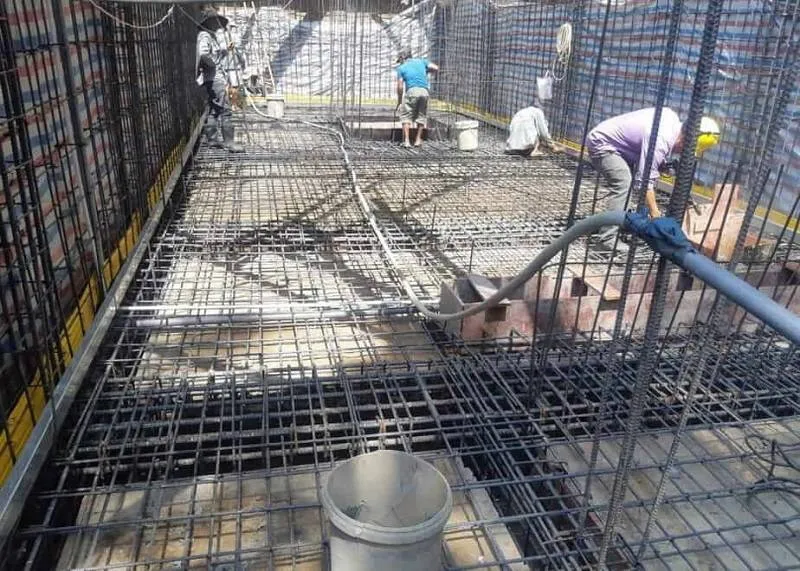

Bố trí thép vách tầng hầm
Vách tầng hầm là “lá chắn” bảo vệ công trình khỏi áp lực đất và nước ngầm.
Phương án thi công bố trí cốt thép vách tầng hầm thông thường gồm các bước:
- Chuẩn bị bề mặt móng và cốp pha vách kín khít để tránh rò rỉ bê tông.
- Lắp dựng khung thép chính (thép dọc và ngang) theo bản vẽ, đảm bảo khoảng cách đều và đúng chiều dày thiết kế.
- Liên kết thép neo sàn – vách – cột, giúp kết cấu làm việc đồng bộ.
- Bố trí thép chống nứt, chống thấm ở các góc giao hoặc mạch ngừng bê tông.
- Nghiệm thu toàn bộ cốt thép trước khi đổ bê tông, để đảm bảo đúng yêu cầu kỹ thuật và tránh thấm bên trong tầng hầm.
Một tầng hầm đạt chuẩn là khi thép được sử dụng đúng loại, đúng khoảng cách, không bị rỉ, và vách phẳng, chống thấm tốt.

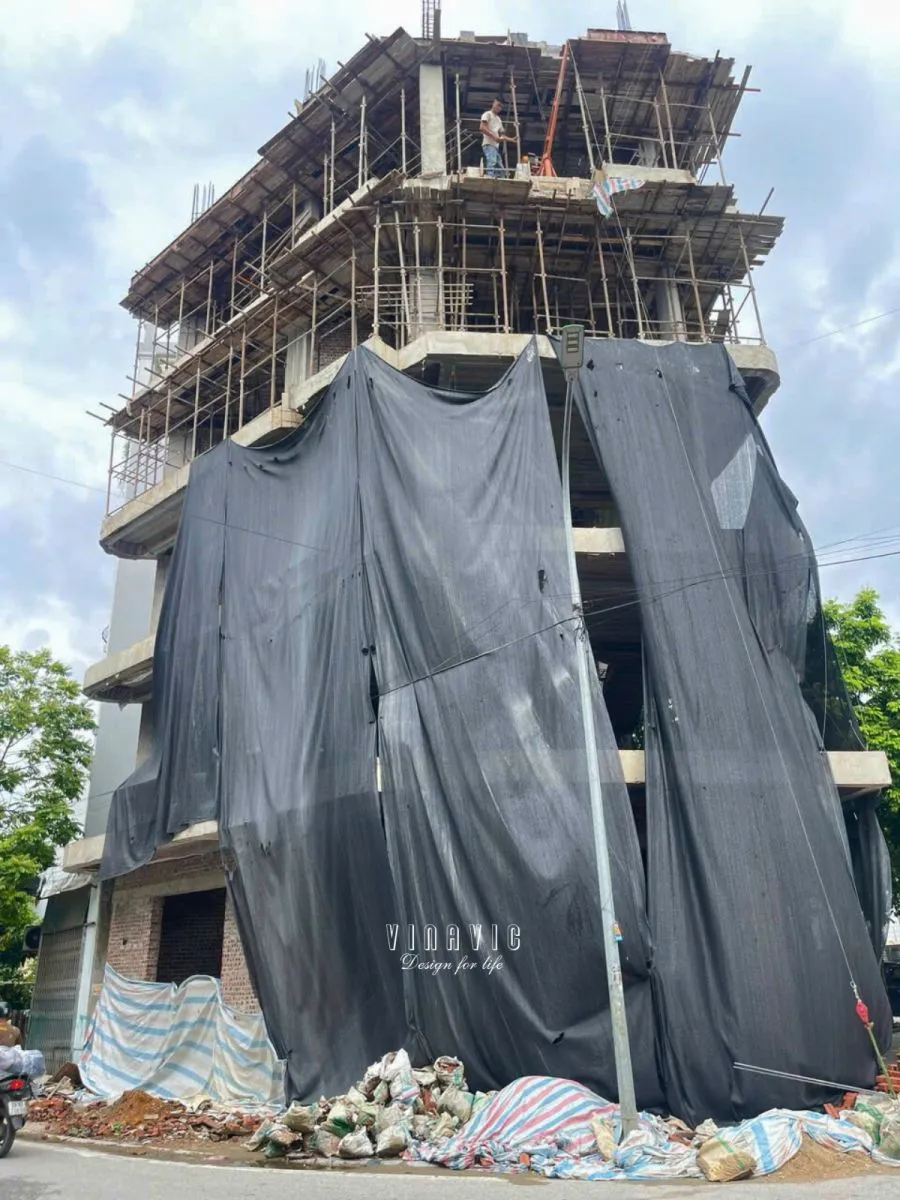

Những lỗi thường gặp và ứng dụng trong công trình hiện đại
Lỗi thường gặp
- Khoảng cách thép không đều, gây nứt cục bộ.
- Thiếu con kê bảo vệ thép, khiến thép bị rỉ sét theo thời gian.
- Bố trí thép neo sai vị trí, làm giảm khả năng chịu lực.
Giải pháp: kiểm tra nghiêm ngặt từng khâu thi công, giám sát kỹ thuật tại hiện trường, và nghiệm thu chi tiết trước khi đổ bê tông.
Đồng thời, áp dụng mô hình 3D hoặc công nghệ BIM để mô phỏng bố trí thép, giúp kỹ sư kiểm soát sai sót dễ dàng và trực quan hơn.

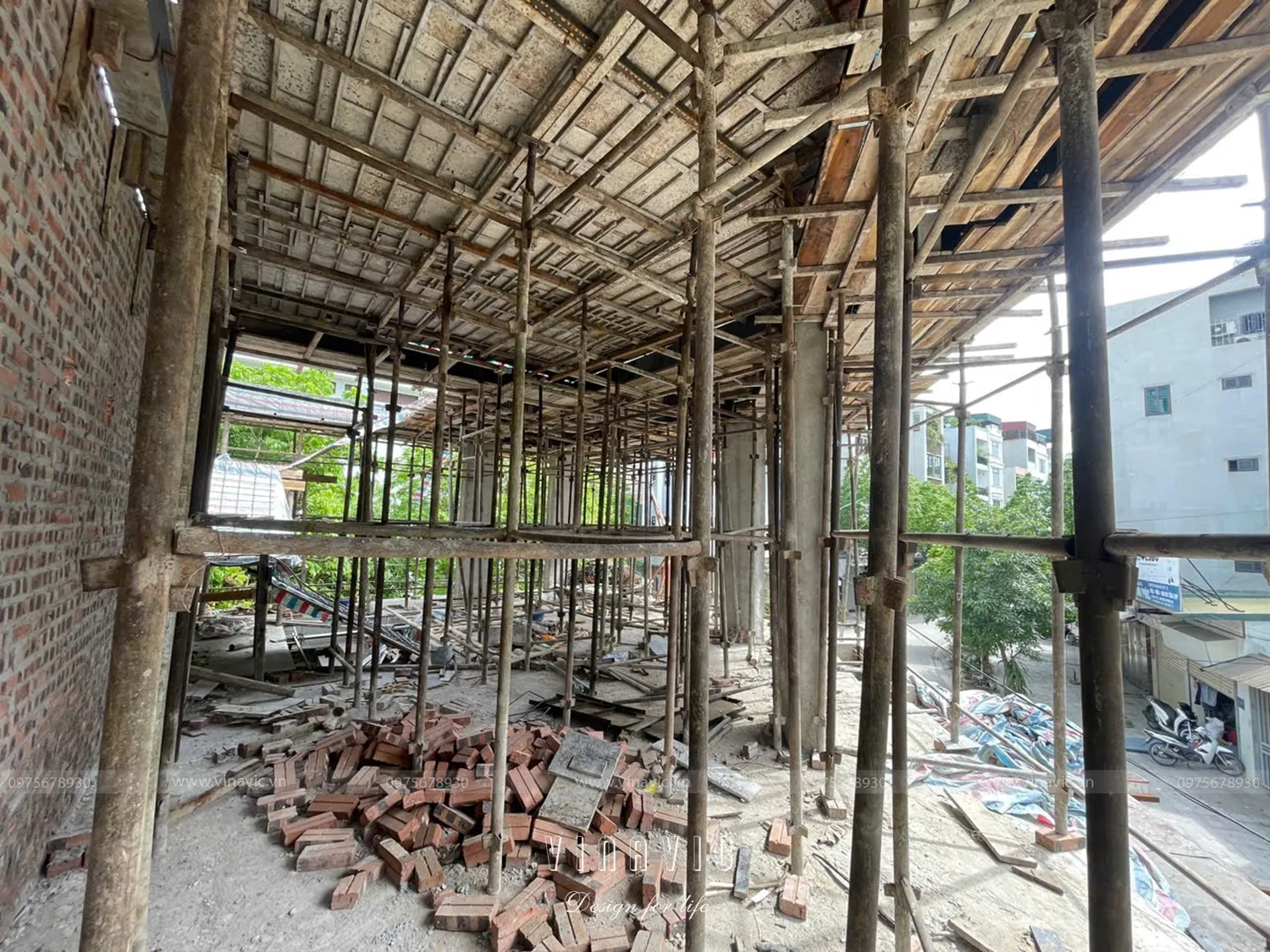

Ứng dụng trong công trình hiện đại
Từ nhà phố có tầng bán hầm, biệt thự có bể bơi, đến nhà cao tầng, việc bố trí thép vách chuẩn kỹ thuật luôn mang lại giá trị lâu dài cho công trình.
Các đơn vị chuyên nghiệp thường được sử dụng phần mềm thiết kế kết cấu hiện đại, mô phỏng bên trong mô hình 3D, giúp tối ưu vật liệu và đảm bảo an toàn tuyệt đối.
Sự chuẩn xác trong từng thanh thép – Nền tảng cho công trình bền vững
Bố trí thép vách là bước nền tảng quan trọng tạo nên sự bền vững cho toàn bộ công trình.
Một bản thiết kế chỉ thật sự hoàn hảo khi được hiện thực hóa bằng thi công đúng kỹ thuật, đúng vị trí và kiểm soát chất lượng chặt chẽ.
Nếu bạn đang chuẩn bị xây dựng nhà ở, biệt thự hoặc nhà cao tầng có tầng hầm, hãy để Vinavic đồng hành, mang đến giải pháp bố trí cốt thép chuẩn kỹ thuật – thẩm mỹ – an toàn, giúp công trình của bạn vững chắc và trường tồn cùng thời gian.
