Hướng dẫn lắp đặt coppha dầm sàn chi tiết. Giúp bạn thi công an toàn, đúng kỹ thuật. Tối ưu hiệu quả, tiết kiệm thời gian và chi phí.

coppha dầm sàn
coppha dầm sàn

Coppha dầm sàn là gì?

Cốp pha dầm sàn là cấu kiện dùng để tạo hình, định vị và chịu lực cho bê tông ướt trong quá trình thi công dầm sàn. Cốp pha dầm sàn thường được làm bằng gỗ, thép hoặc nhôm. Với vai trò quan trọng như vậy, việc đóng cốp pha dầm sàn đúng kỹ thuật là điều cần thiết để đảm bảo tính chính xác và an toàn của công trình.

Cấu tạo của coppha dầm sàn

Cốp pha dầm sàn gồm có các thành phần chính sau:

  • Ván khuôn đáy dầm: Là thành phần đặt ở phía dưới, được dùng để định vị và hỗ trợ cho các tấm cốp pha thành dầm.

  • Các tấm cốp pha thành dầm: Là các tấm được đặt lên trên ván khuôn đáy dầm và được cố định bằng đinh hoặc vít. Chúng có vai trò tạo hình và chịu lực cho bê tông ướt.

  • Ván khuôn sàn: Là thành phần đặt ở phía trên cùng, được dùng để định vị và hỗ trợ cho các tấm cốp pha thành sàn.

  • Hệ dầm chống: Là các thanh chống được đặt ngang giữa các tấm ván khuôn sàn, có vai trò gia cố và chống uốn cho cốp pha dầm sàn.

  • Thanh chống đứng: Là các thanh được đặt đứng và cố định vào mặt đất, có vai trò hỗ trợ và chống uốn cho coppha dầm sàn.

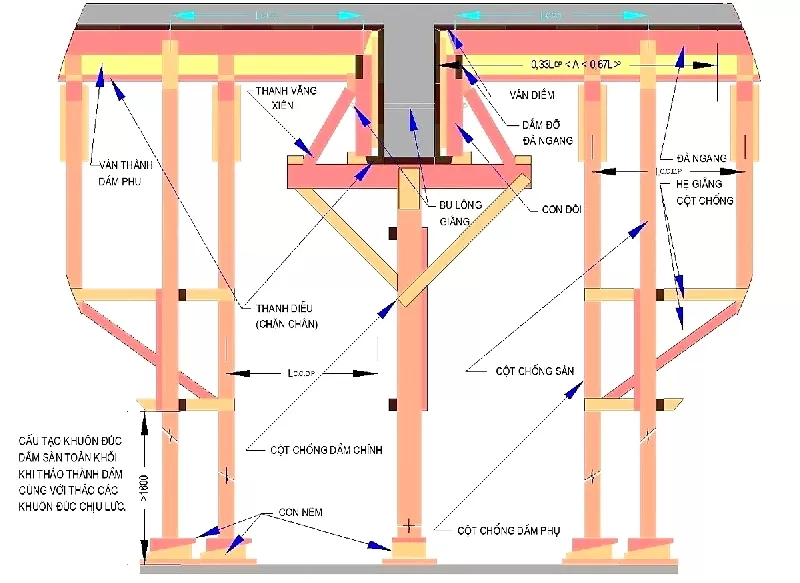

Bản vẽ cốp pha dầm sàn

Bản vẽ cốp pha dầm sàn
Bản vẽ cốp pha dầm sàn

Bản vẽ cốp pha dầm sàn cung cấp thông tin chi tiết về hình dạng, kích thước, bố trí và cách đóng. Đây là một trong những yếu tố quan trọng để đảm bảo tính chính xác và an toàn của công trình. Dưới đây là một số thông tin cần có trong bản vẽ cốp pha dầm sàn:

  • Kích thước và hình dạng của cốp pha dầm sàn.

  • Vị trí và khoảng cách giữa các dầm sàn.

  • Các chi tiết kỹ thuật của cốp pha dầm sàn như thanh chống, hệ dầm chống,...

  • Các chỉ số kỹ thuật của vật liệu sử dụng trong cốp pha dầm sàn như độ dày, độ cứng, khả năng chịu lực,...

  • Các chỉ dẫn về việc lắp đặt các ống chờ điện, nước, điều hòa,...

Cách đóng coppha dầm sàn

Để đảm bảo tính chính xác và an toàn của công trình, việc đóng cốp pha dầm sàn cần được thực hiện đúng kỹ thuật. Dưới đây là các bước cơ bản:

Bước 1: Chuẩn bị mặt bằng

  • Trước khi bắt đầu thi công coppha dầm sàn, cần phải dọn dẹp sạch sẽ mặt bằng thi công. Loại bỏ các vật cản gây trở ngại cho quá trình đóng cốp pha và xác định vị trí các dầm sàn. Sau đó, đánh dấu các tim dầm theo bản vẽ thiết kế.

Bước 2: Đóng ván khuôn đáy dầm

  • Sử dụng các tấm ván khuôn có kích thước phù hợp để đóng thành ván khuôn đáy dầm. Nối các tấm ván khuôn bằng đinh hoặc vít và gia cố bằng thanh chống bên dưới. Kiểm tra độ phẳng và cao độ của ván khuôn đáy dầm để đảm bảo tính chính xác của cốp pha dầm sàn.

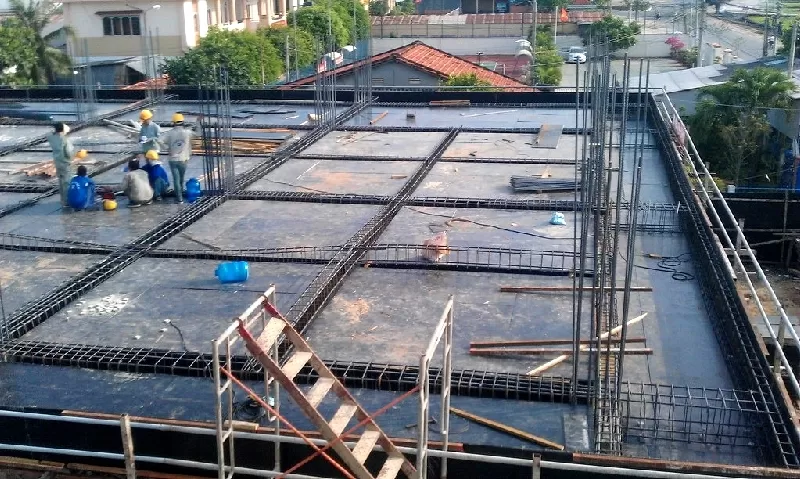

Cách đống coppha dầm sàn
Cách đống coppha dầm sàn

Bước 3: Đóng cốp pha thành dầm

  • Đặt các tấm cốp pha thành dầm lên trên ván khuôn đáy dầm. Sử dụng đinh hoặc vít để cố định các tấm cốp pha với nhau và với ván khuôn đáy. Gia cố cốp pha thành dầm bằng các thanh chống đứng để đảm bảo tính chắc chắn và an toàn cho quá trình thi công.

Bước 4: Đóng cốp pha sàn

  • Đặt các tấm ván khuôn sàn lên trên cốp pha dầm. Nối các tấm ván khuôn sàn bằng đinh hoặc vít và gia cố bằng các thanh chống đứng hoặc hệ dầm chống. Việc này giúp tạo nên một bề mặt phẳng và chắc chắn để đổ bê tông.

Bước 5: Kiểm tra và hoàn thiện

  • Sau khi đã đóng cốp pha dầm sàn, cần kiểm tra lại toàn bộ để đảm bảo tính chính xác và an toàn. Lắp đặt các ống chờ điện, nước, điều hòa,… theo thiết kế và vệ sinh sạch sẽ trước khi đổ bê tông.

Tham khảo thêm: Đổ mái bê tông là gì? Cách đổ bê tông mái dốc và chi phí chi tiết

Biện pháp thi công cốp pha dầm sàn đúng kỹ thuật

Để thi công cốp pha dầm sàn đúng kỹ thuật, đảm bảo chất lượng và an toàn, cần thực hiện theo các bước sau:

1. Chuẩn bị

  • Kiểm tra bản vẽ thiết kế và hồ sơ kỹ thuật.

  • Tính toán và chuẩn bị vật tư theo đúng yêu cầu thiết kế.

  • Xác định vị trí lắp đặt và bố trí cốp pha.

2. Lắp đặt cốp pha

  • Sử dụng cốp pha chất lượng cao, sạch sẽ và không bị hư hỏng.

  • Lắp đặt cốp pha đúng kích thước và vị trí, đảm bảo độ chính xác cao.

  • Sử dụng các chốt, bulông và đinh tán để cố định các tấm cốp pha chắc chắn.

  • Kiểm tra kỹ lưỡng các mối nối và điểm tiếp giáp để tránh rò rỉ bê tông.

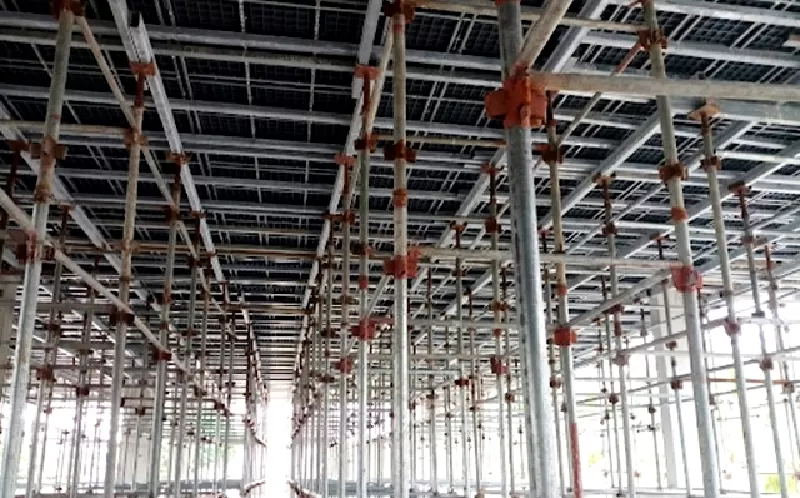

Lắp đặt cốp pha
Lắp đặt cốp pha



3. Đỡ cốp pha

  • Sử dụng hệ thống chống đỡ chắc chắn để chịu lực của bê tông ướt.

  • Đặt các thanh chống đúng vị trí và khoảng cách, đảm bảo khả năng chịu lực.

  • Kiểm tra kỹ lưỡng độ thẳng đứng và ổn định của hệ thống chống đỡ.

4. Đổ bê tông

  • Trước khi đổ bê tông, vệ sinh sạch sẽ cốp pha và làm ẩm.

  • Đổ bê tông theo từng lớp và đầm chặt để đảm bảo độ đặc chắc.

  • Tránh làm rơi các vật nặng hoặc tác động mạnh vào cốp pha khi đổ bê tông.

5. Dỡ cốp pha

  • Sau khi bê tông đạt cường độ theo yêu cầu thiết kế, tiến hành dỡ cốp pha.

  • Tháo dỡ cốp pha cẩn thận để không làm hỏng kết cấu bê tông.

  • Vệ sinh sạch sẽ cốp pha để tái sử dụng cho các công trình khác.

Bảng tính cốp pha dầm sàn đúng chuẩn

Trước khi bắt đầu thi công coppha dầm sàn, cần phải tính toán và lập bảng tính đúng chuẩn. Bảng tính này sẽ cung cấp thông tin về các chi tiết kỹ thuật của cốp pha dầm sàn như độ dày, khoảng cách giữa các dầm sàn, vị trí các thanh chống,... Việc tuân thủ bảng tính này sẽ giúp đảm bảo tính chính xác và an toàn cho công trình.

Tính toán diện tích cốp pha:

  • Diện tích mặt bên: S1 = 2 (R + H) L

  • Diện tích mặt đáy: S2 = R H

  • Diện tích tổng cộng: S = S1 + 2 S2

3. Tính toán số lượng ván khuôn:

  • Diện tích một ván khuôn:

Sván = R Lván

  • Số lượng ván khuôn:

Số lượng = S / Sván

4. Tính toán số lượng cây chống:

  • Tải trọng:

Tải trọng = (Trọng lượng bê tông + Trọng lượng cốp pha + Tải trọng thi công) L

  • Số lượng cây chống:

Số lượng = Tải trọng / (Sức chịu tải của một cây chống)

5. Bảng tính chi tiết:

Tên hạng mục

Công thức tính

Đơn vị

Kết quả

Diện tích mặt bên

2 (R + H) L



Diện tích mặt đáy

R H



Diện tích tổng cộng

S1 + 2 S2



Diện tích một ván khuôn

R Lván



Số lượng ván khuôn

S / Sván





Tải trọng

(Trọng lượng bê tông + Trọng lượng cốp pha + Tải trọng thi công) L

kN



Số lượng cây chống

Tải trọng / (Sức chịu tải của một cây chống)



Thời gian tháo cốp pha dầm sàn

Cốp pha dầm sàn được tháo dỡ sau 7-10 ngày, và chỉ nên tháo dỡ điểm các cột chống, không nên tháo dỡ toàn bộ, vì trên sàn ngoài chịu tải trọng bản thân, nó còn chịu tải trọng thao tác thi công.

Thời gian tháo cốp pha dầm sàn phụ thuộc vào nhiều yếu tố như:

  • Mác bê tông: Mác bê tông càng cao thì thời gian tháo cốp pha càng ngắn, do cường độ bê tông đạt được sớm hơn.

  • Điều kiện thời tiết: Nhiệt độ và độ ẩm ảnh hưởng đến tốc độ đông cứng của bê tông. Nhiệt độ cao và độ ẩm thấp sẽ làm bê tông đông cứng nhanh hơn, do đó có thể tháo cốp pha sớm hơn.

  • Hình dạng và kích thước dầm sàn: Dầm sàn có tiết diện lớn, chiều dài lớn sẽ cần thời gian tháo cốp pha lâu hơn so với dầm sàn có tiết diện nhỏ, chiều dài ngắn.

  • Tải trọng tác động: Tải trọng tác động lên dầm sàn cũng ảnh hưởng đến thời gian tháo cốp pha. Dầm sàn chịu tải trọng lớn cần được giữ trong cốp pha lâu hơn để đảm bảo cường độ đủ trước khi tháo.

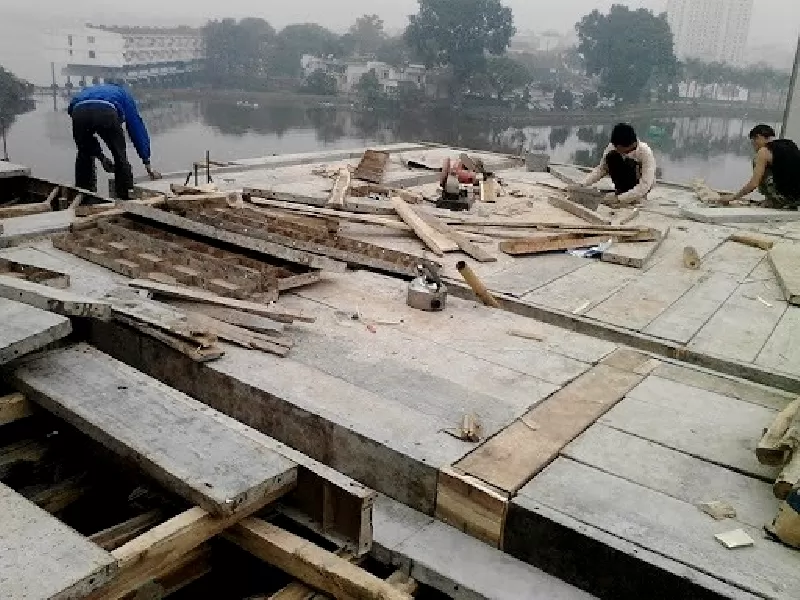

Thời gianthaso coppa phụ thuộc vào nhiều yếu tố
Thời gianthaso coppa phụ thuộc vào nhiều yếu tố

Tham khảo thêm: Đổ trần bao nhiêu ngày thì dỡ cốp pha

Những điểm cần chú ý khi kiểm tra và bảo trì cốp pha dầm sàn

Sau khi hoàn thành thi công cốp pha dầm sàn, cần phải thường xuyên kiểm tra và bảo trì để đảm bảo tính chính xác và an toàn của công trình. Dưới đây là một số điểm cần chú ý trong quá trình kiểm tra và bảo trì cốp pha dầm sàn:

  • Kiểm tra độ phẳng và cao độ của cốp pha dầm sàn.

  • Kiểm tra tính chắc chắn và an toàn của các thanh chống và hệ dầm chống.

  • Kiểm tra sự cố định giữa các tấm cốp pha với nhau và với ván khuôn đáy.

  • Kiểm tra sự cố định của các ống chờ điện, nước, điều hòa,...

  • Vệ sinh sạch sẽ cốp pha dầm sàn để đảm bảo tính chính xác và an toàn cho công trình.

Trên đây là những thông tin cơ bản về coppha dầm sàn và những biện pháp thi công cốp pha dầm sàn đúng kỹ thuật. Việc tuân thủ đúng kỹ thuật trong quá trình thi công là điều cần thiết để đảm bảo tính chính xác và an toàn cho công trình.
