Chia sẻ kỹ thuật đan sắt đổ mái 2 lớp đúng tiêu chuẩn

Cẩm nang xây nhà
0
337
vinavic - 21/05/2024

Kỹ thuật đan sắt đổ mái 2 lớp là một trong những phương pháp phổ biến và khá phức tạp trong lĩnh vực xây dựng. Việc thực hiện đúng quy trình là yếu tố quan trọng giúp duy trì cấu trúc công trình, tăng cường tuổi thọ sử dụng.

Chia sẻ kỹ thuật đan sắt đổ mái 2 lớp đúng tiêu chuẩn
Chia sẻ kỹ thuật đan sắt đổ mái 2 lớp đúng tiêu chuẩn

Đan sắt đổ mái 2 lớp để làm gì

Bê tông tươi có khả năng chịu lực và chịu nén tốt, nhưng khả năng chịu kéo lại hạn chế. Do đó, khi đổ mái, cần phải thêm lớp sắt thép để tăng khả năng chịu kéo, đảm bảo tính ổn định cho kết cấu.

Trong các công trình dân dụng thấp tầng, thường sử dụng sắt thép 1 lớp. Tuy nhiên, khi cần khả năng chịu lực, chịu nén cao hơn, cần thực hiện kỹ thuật đan sắt đổ mái 2 lớp để đảm bảo an toàn.

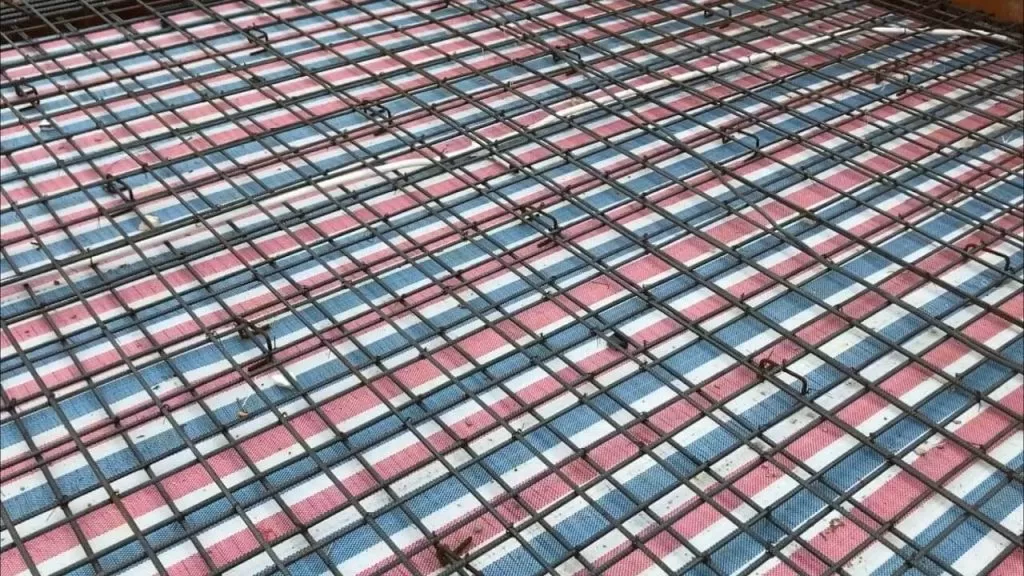

Đan sắt đổ mái 2 lớp để làm gì
Đan sắt đổ mái 2 lớp để làm gì

Kỹ thuật đan sắt đổ mái 2 lớp làm tăng độ cứng của bê tông, ngăn chặn nứt gãy và sập mái. Đồng thời, cũng tăng độ bền cho công trình, chịu nhiệt và lực ổn định.

Lớp thép trên

Lớp thép trên đóng vai trò chịu lực xoắn âm, được đặt ở vị trí vuông góc và nằm dưới lớp thép mũ. Thép mũ chịu lực xoắn âm, được cắt tại cạnh ngắn 1/4L. Cách bố trí này phù hợp cho các công trình nhỏ và có nguồn kinh phí hạn chế.

Lớp thép dưới

Lớp thép dưới chịu momen dương, là khung thép chịu lực được bố trí theo phương ngang của cạnh ngắn, vuông góc với phương dọc của cạnh dài. Sau khi hoàn thiện lớp thép bên dưới, người ta sử dụng con kê bê tông nhằm tạo ra khoảng cách lý tưởng giữa nền bê tông và lớp thép. Đến lớp thép thứ hai, người ta sử dụng sắt kê mũ (chân chó) để tạo chiều cao giữa 2 lớp thép và lớp thép thứ 2 với bề mặt sàn.

Cấu trúc của lớp sắt đổ mái 2 lớp

Kỹ thuật đan sắt đổ mái 2 lớp phù hợp với công trình nào?

Trong trường hợp xây nhà cấp 4 thông thường, việc đổ mái 1 lớp sắt thép đã đáp ứng đủ yêu cầu sử dụng. Tuy nhiên, khi công trình yêu cầu khả năng chịu lực, chịu nén cao, buộc phải áp dụng kỹ thuật đan sắt đổ mái 2 lớp. Ví dụ như:

  • Công trình có tải trọng lớn: tòa nhà cao tầng, nhà xưởng, trung tâm thương mại
  • Công trình xây trên địa hình phức tạp: Nền đất yếu, dễ sụt lún
  • Công trình có cấu trúc mái phức tạp: mái dốc, mái vòm, mái Thái, mái Nhật, mái châu Âu…
  • Công trình đặt ra yêu cầu cao về an toàn: biệt thự, chung cư, nhà cao tầng, bệnh viện, trường học

Ngay cả khi xây nhà thấp tầng, nếu điều kiện tài chính cho phép, bạn nên thực hiện kỹ thuật đan sắt đổ mái 2 lớp. Hoặc trong trường hợp quỹ đầu tư hiện tại không cho phép nhưng có kế hoạch xây cao tầng trong tương lai, việc đổ mái chắc chắn sẽ tiết kiệm chi phí sau này.

Kỹ thuật đan sắt đổ mái 2 lớp
Đan sắt đổ mái 2 lớp cho công trình có độ chịu tải lớn

Nguyên tắc và cách đan sắt đổ mái 2 lớp chuẩn kỹ thuật hiện nay

Việc thực hiện kỹ thuật đan sắt đổ mái 2 lớp cần sự tư vấn từ các kỹ sư có kinh nghiệm. Vì mỗi công trình sẽ có yêu cầu về khả năng chịu lực, chịu kéo khác nhau.

Hiện nay, có 2 cách phổ biến để bố trí sàn thép:...

  • Bố trí theo 1 phương: Thông thường, sàn thép được uốn theo 1 phương. Trường hợp đặc biệt là khi thép được bố trí theo 2 phương. Liên kết dầm nhỏ hơn 2 cạnh đối diện.
  • Bố trí theo 2 phương: Độ uốn của 2 phương gần như nhau tạo nên hình dáng so le. Liên kết dầm lớn hơn 2 cạnh đối diện.

Dù thực hiện kỹ thuật đan sắt đổ mái 2 lớp theo 1 phương hoặc 2 phương, việc tuân thủ các nguyên tắc sau là cần thiết:

  • Tuân thủ chặt chẽ theo thiết kế đã được phê duyệt, quá trình bố trí thép cần được giám sát bởi kỹ sư có trình độ cao.
  • Khoảng cách giữa các thanh thép cần đều nhau trong mỗi lớp để đảm bảo độ cứng và khả năng chịu lực.
  • Thép cần được duỗi thẳng, đặt thẳng, không cong vênh.
  • Sử dụng dây thép buộc chặt các thanh thép với nhau để tránh sự xô lệch trong quá trình đổ bê tông tươi.

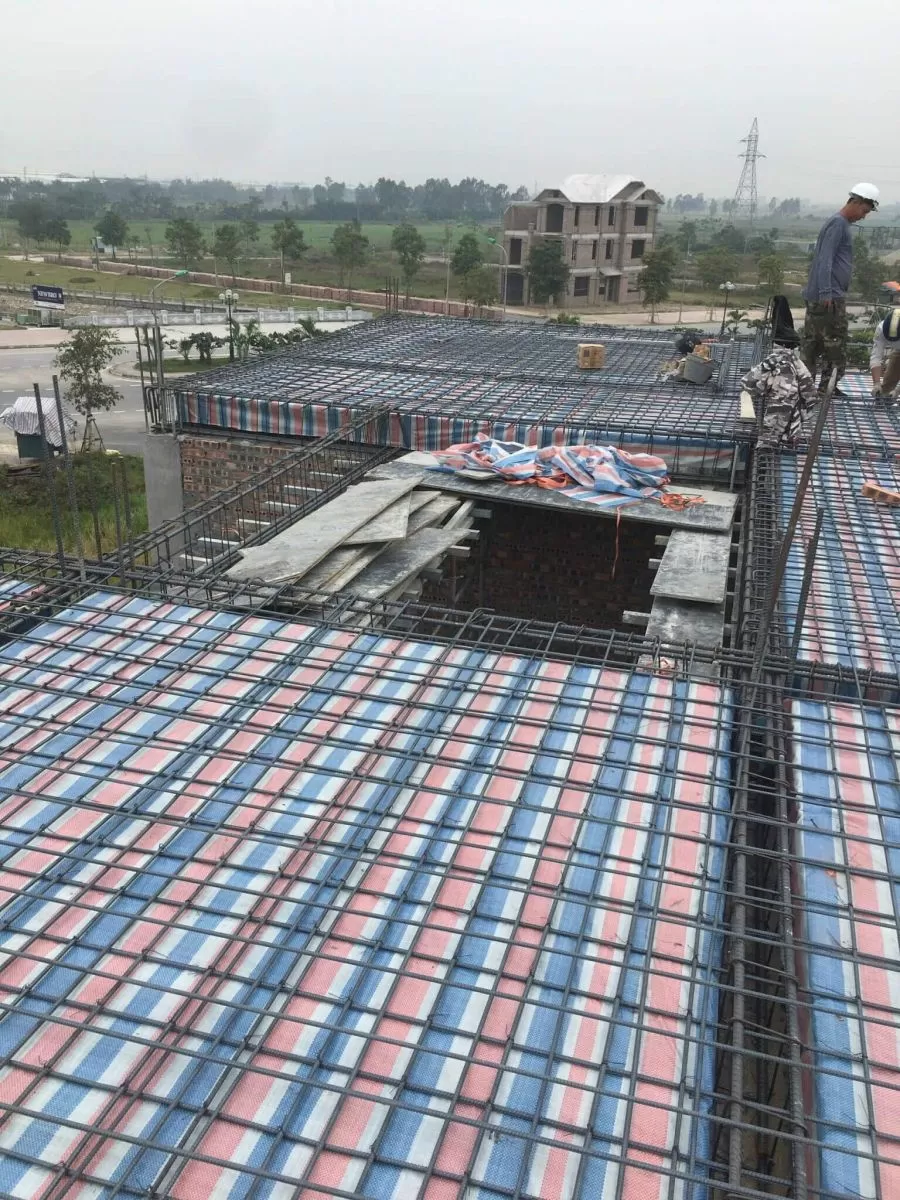

Nguyên tắc bố trí kỹ thuật đan sắt đổ mái 2 lớp
Nguyên tắc bố trí kỹ thuật đan sắt đổ mái 2 lớp

Hướng dẫn chi tiết quy trình đan sắt đổ mái 2 lớp

Bước 1: Chuẩn bị loại thép phù hợp

Loại thép chịu lực thường được sử dụng trong kỹ thuật đan sắt đổ mái 2 lớp bao gồm thép chữ U, chữ I, chữ H, và thép tròn. Việc lựa chọn loại thép phù hợp cho công trình cần dựa trên nhiều yếu tố như tải trọng sàn, nhịp sàn, điều kiện môi trường, khí hậu, khả năng chống ăn mòn và va đập, cũng như khả năng chịu kéo và chịu lực, tính khả thi trong quá trình vận chuyển và lắp đặt.

Thép đổ mái hình tròn
Thép đổ mái hình tròn

Bước 2: Chuẩn bị bản vẽ

Bản vẽ cần phải minh họa rõ các thông số về kích thước, vị trí, số lượng, loại thép cần sử dụng. Đồng thời, cần nêu rõ hệ số an toàn, độ bền của thép và các chỉ dẫn đặc biệt khác.

Trước khi hoàn thiện bản vẽ cuối cùng, nên tham khảo ý kiến từ chuyên gia.
Trước khi hoàn thiện bản vẽ cuối cùng, nên tham khảo ý kiến từ chuyên gia.

Bước 3: Cắt sắt thép theo bản vẽ

  • Đo, đánh dấu và tính toán chính xác vị trí cần cắt thép
  • Sử dụng dao cắt điện hoặc máy cắt
  • Đảm bảo bề mặt cắt thẳng và nhẵn

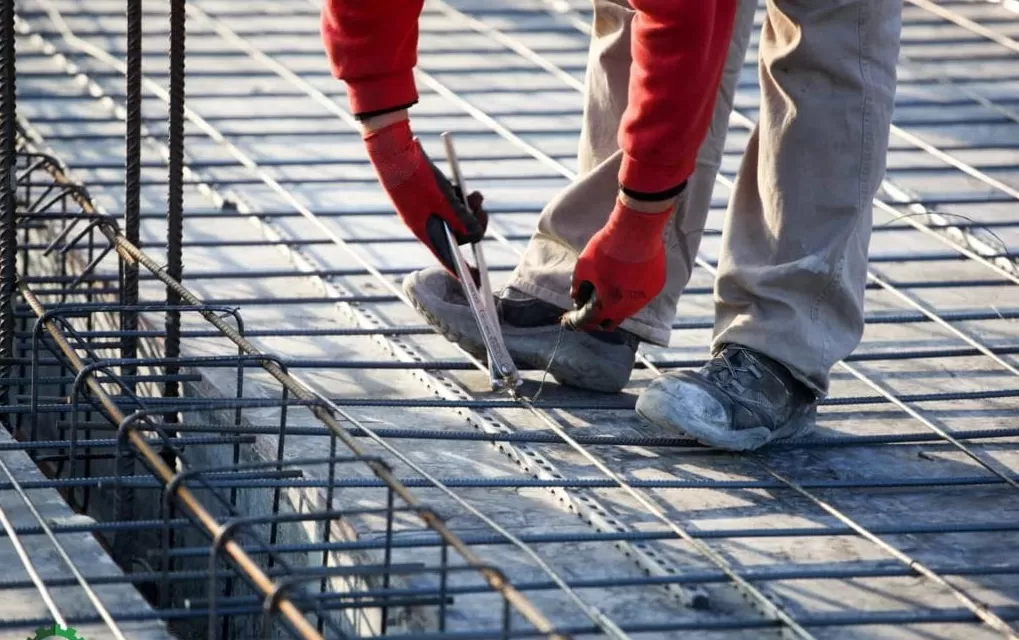

Cắt sắt thép theo bản vẽ
Cắt sắt thép theo bản vẽ

Bước 4: Kỹ thuật đan sắt đổ mái 2 lớp

Cách đan lớp thép dưới..Dựa vào bản vẽ, thực hiện việc đo và cắt thép theo kích thước chuẩn quy định. Đặt thép nằm trực tiếp dưới sàn, các thanh thép song song và cách nhau đều. Sử dụng dây thép để cố định vị trí của các thanh thép.

Cách đan thép lớp trên

Dựa vào bản vẽ, thực hiện việc đo và cắt thép theo kích thước chuẩn quy định. Đặt thép phía trên lớp thép dưới, các thanh thép song song và cách nhau đều. Sử dụng dây thép để cố định vị trí của các thanh thép.

Bước 5: Bố trí thép sàn

Thực hiện bố trí thép sàn theo yêu cầu từ bản vẽ.

Thép chịu lực:

  • Đặt thép chịu lực theo chiều ngắn của sàn (chiều dài sàn).
  • Đặt thép chịu lực theo chiều dài của sàn (chiều rộng sàn).
  • Kết nối thép chịu lực bằng dây thép.

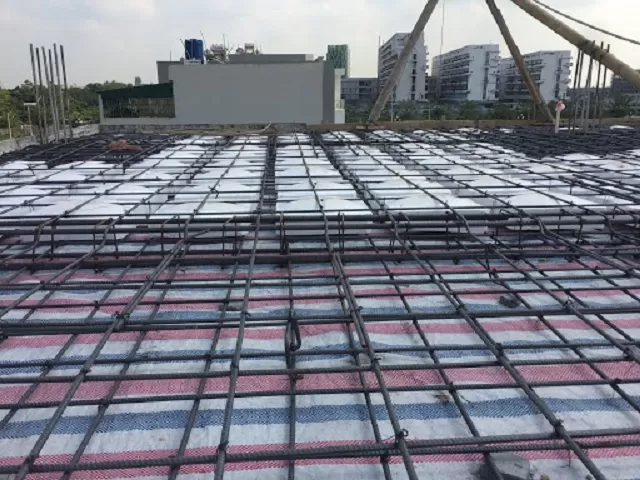

Bố trí thép sàn
Bố trí thép sàn

Bố trí thép phân bố:

  • Trải thép phân bố theo hình chéo để đảm bảo đều trên mặt sàn.
  • Kết nối thép bằng dây thép.

Bước 6: Kiểm tra

Kiểm tra lại vị trí của các thanh thép, khoảng cách và các mối nối. Sau khi kiểm tra hoàn tất, có thể tiến hành đổ bê tông.

Lưu ý khi đổ đan sắt đổ mái 2 lớp

Mọi sai sót nhỏ cũng có thể ảnh hưởng lớn đến chất lượng công trình. Để đảm bảo an toàn trong quá trình sử dụng, cần tuân thủ chặt chẽ các bước trong kỹ thuật đan sắt đổ mái 2 lớp. Trước khi đổ bê tông, cần đảm bảo hai điều sau:

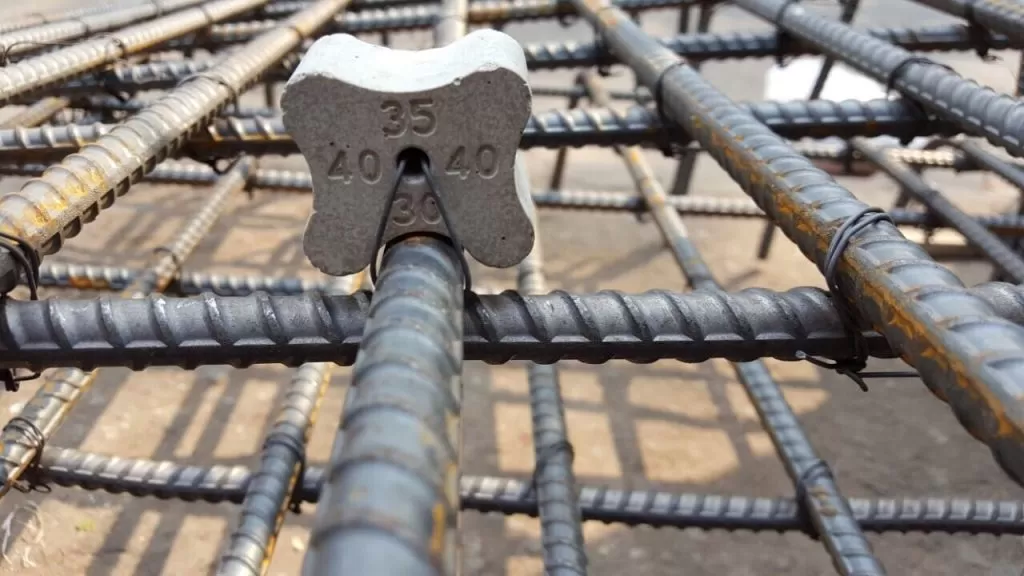

Cục kê bê tông: Sử dụng ở lớp sàn 1 để tạo ra khoảng cách hợp lý giữa lớp sàn và nền bê tông. Việc chọn loại cục kê đúc sẵn với bề mặt hoàn thiện, mác cục kê trùng với mác bê tông, kích thước 15 – 20 – 25mm là lựa chọn tốt nhất.

Cục kê bê tông
Cục kê bê tông

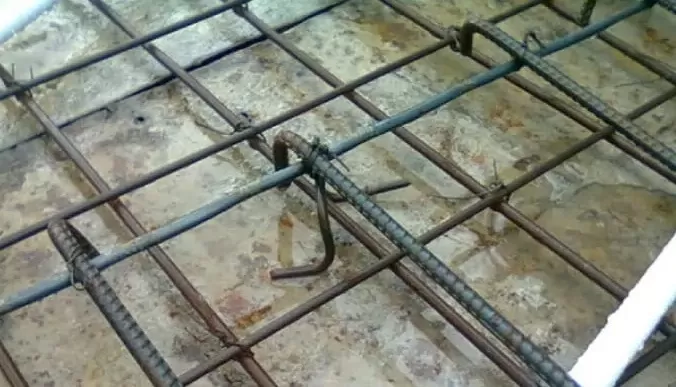

Sắt kê mũ (chân chó): Tạo khoảng cách hợp lý giữa 2 lớp thép. Khi xây dựng mái lớn, việc sử dụng sắt kê mũ là cần thiết để tránh tình trạng 2 lớp thép đặt quá gần nhau, gây ra tình trạng mái bị déo, nứt, hoặc gãy sau thời gian sử dụng.

Sắt kê mũ (chân chó)
Sắt kê mũ (chân chó)

Hy vọng rằng, thông qua các thông tin từ Kiến Trúc Vinavic, bạn đã hiểu rõ hơn về kỹ thuật đan sắt đổ mái 2 lớp theo chuẩn. Nếu có nhu cầu tìm kiếm dịch vụ đổ bê tông tươi chất lượng, giá cả phải chăng, vui lòng liên hệ theo thông tin dưới đây.
