Thiết kế nhà 2D và 3D khác nhau như thế nào? Cách đọc bản vẽ

Thiết kế nhà 2D là bước quan trọng giúp gia chủ và đơn vị thi công hiểu rõ cấu trúc ngôi nhà trước khi xây dựng. Thông qua các bản vẽ mặt bằng, mặt cắt và bản vẽ kỹ thuật, thiết kế nhà 2D thể hiện chi tiết bố cục không gian, kích thước và cao độ công trình. Việc nắm rõ thiết kế nhà 2D giúp quá trình đọc bản vẽ trở nên dễ dàng hơn, hạn chế sai sót trong thi công và là nền tảng để triển khai các giai đoạn tiếp theo như thiết kế nội thất và hoàn thiện công trình đúng ý tưởng ban đầu.

Xem thêm:

Bộ sưu tập biệt thự nhà vườn đẹp lung linh đáng xây nhất

Khái niệm thiết kế nhà 2D là gì?

Thiết kế nhà 2D là hình thức thể hiện công trình thông qua các bản vẽ kỹ thuật trên mặt phẳng, bao gồm bản vẽ mặt bằng, bản vẽ mặt cắt và các chi tiết liên quan. Đây là nền tảng quan trọng giúp gia chủ và đơn vị thi công hình dung rõ cấu trúc ngôi nhà trước khi xây dựng.

Thông qua bản vẽ thiết kế 2D, người xem có thể nắm được bố cục không gian, kích thước trên bản vẽ, vị trí tường, cửa, cầu thang và hệ thống kỹ thuật. Khi đọc bản vẽ, việc hiểu đúng thiết kế nhà 2D là bước 1 giúp tiếp cận chính xác bản vẽ kỹ thuật, tránh nhầm lẫn trong quá trình thi công và thiết kế nội thất sau này.

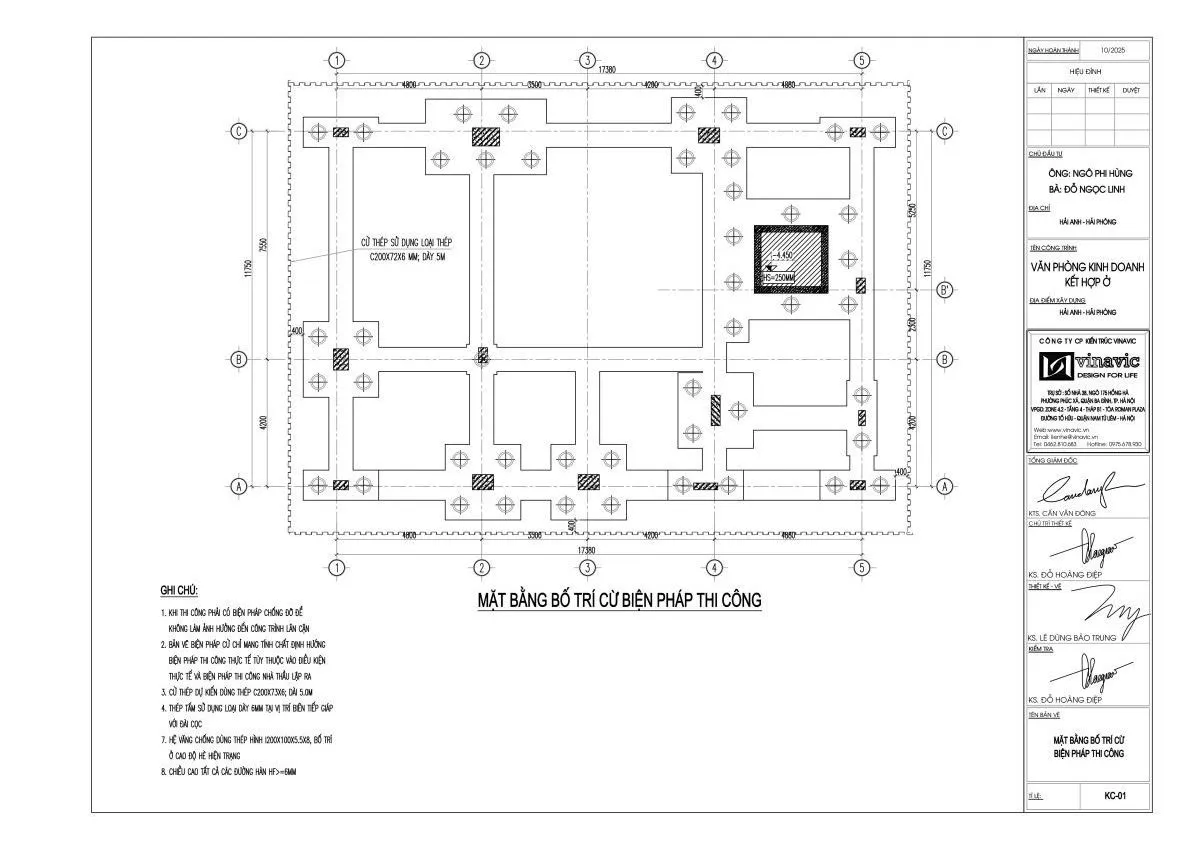

Vai trò của bản vẽ 2D trong thiết kế nhà

Bản vẽ 2D giữ vai trò cốt lõi trong toàn bộ quá trình thiết kế và xây dựng nhà ở. Đây là cơ sở để cách đọc bản vẽ được thực hiện một cách rõ ràng, từ mặt bằng công năng đến kết cấu và kỹ thuật. So với bản vẽ phối cảnh chỉ mang tính minh họa hình ảnh, bản vẽ 2D phản ánh chính xác thông số và cấu trúc thực tế của công trình.

Nhờ các bản vẽ 2D, gia chủ có thể kiểm soát tốt quá trình thi công, đối chiếu kích thước, cao độ và chi tiết kỹ thuật. Đồng thời, bản vẽ 2D còn là nền tảng để triển khai thiết kế nội thất và kiểm tra sự phù hợp sau khi hoàn thiện, đảm bảo ngôi nhà được xây dựng đúng ý tưởng ban đầu và đúng kỹ thuật.

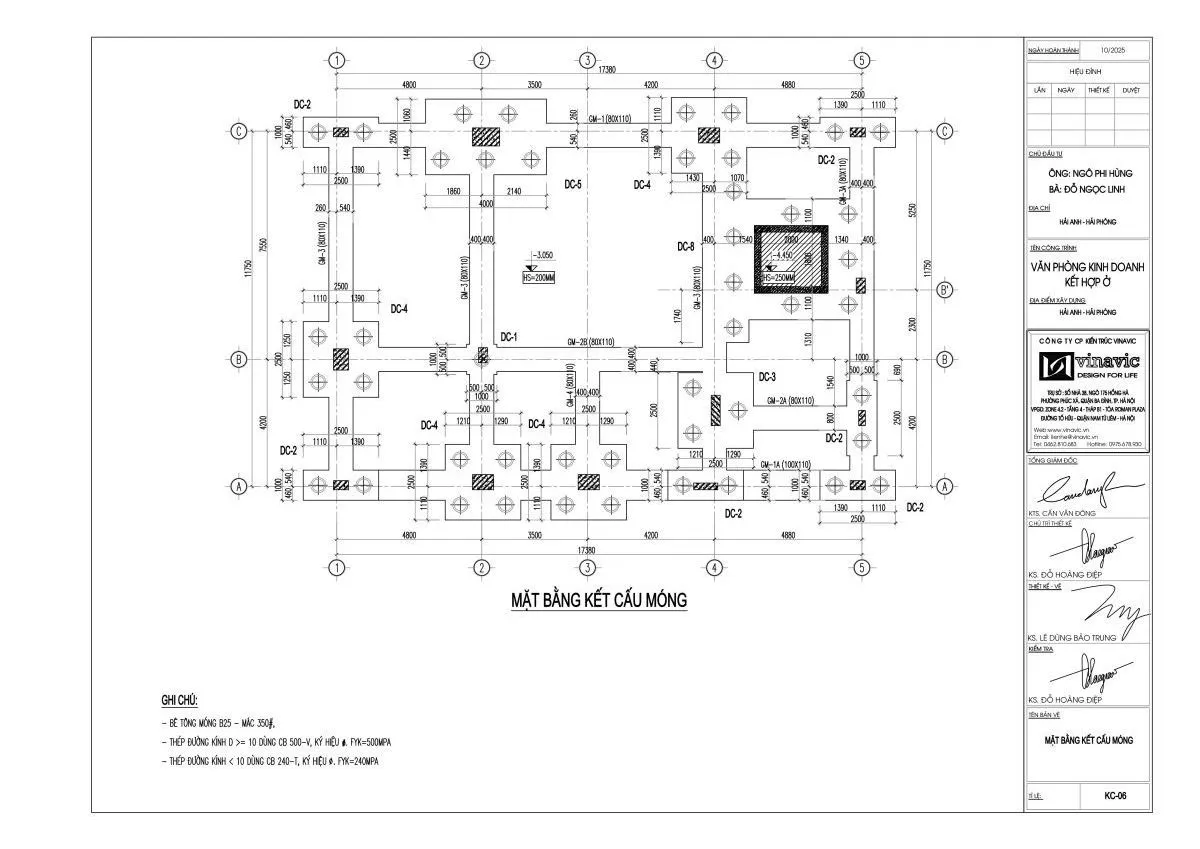

Các loại bản vẽ 2D trong hồ sơ thiết kế nhà

Trong hồ sơ thiết kế nhà ở, bản vẽ 2D là phần không thể thiếu, giúp thể hiện đầy đủ thông tin kỹ thuật của công trình trước khi thi công. Thông qua các bản vẽ này, gia chủ có thể nắm rõ bố cục không gian, kích thước và cấu tạo của ngôi nhà, đồng thời hỗ trợ việc đọc hiểu bản vẽ và phối hợp thi công chính xác.

Các loại bản vẽ 2D thường có trong hồ sơ thiết kế nhà gồm:

Bản vẽ mặt bằng: Thể hiện cách bố trí các phòng, vị trí tường, cửa, cầu thang và giao thông trong nhà. Đây là bản vẽ quan trọng nhất để hiểu công năng và cách sử dụng không gian.

Bản vẽ mặt đứng: Mô tả hình dáng bên ngoài của ngôi nhà theo các hướng nhìn khác nhau, giúp hình dung tỷ lệ, chiều cao và hình khối kiến trúc tổng thể.

Bản vẽ mặt cắt: Thể hiện cấu trúc bên trong công trình theo phương thẳng đứng, cho thấy cao độ sàn, trần, mái và mối liên hệ giữa các tầng.

Bản vẽ kết cấu: Bao gồm móng, cột, dầm, sàn, giúp đảm bảo khả năng chịu lực và an toàn cho ngôi nhà trong quá trình sử dụng.

Bản vẽ kỹ thuật hệ thống: Thể hiện hệ thống điện, nước, thoát nước và các hạng mục kỹ thuật khác, phục vụ thi công và bảo trì sau này.

Những bản vẽ 2D này kết hợp với nhau tạo thành một bộ hồ sơ hoàn chỉnh, là cơ sở quan trọng để thi công đúng thiết kế và kiểm soát chất lượng ngôi nhà sau khi hoàn thiện.

Ưu điểm của thiết kế nhà 2D trong thi công

Thiết kế nhà 2D giúp quá trình thi công diễn ra rõ ràng và kiểm soát tốt ngay từ đầu. Thông qua bản vẽ 2D, các thông số về kích thước, cao độ và bố cục được thể hiện cụ thể, giúp thợ thi công dễ hiểu và hạn chế sai sót trong quá trình xây dựng.

Bản vẽ 2D cho phép đối chiếu chính xác giữa bản vẽ và thực tế công trình, từ đó giảm thiểu việc điều chỉnh phát sinh trong quá trình thi công. Gia chủ cũng dễ dàng theo dõi tiến độ, kiểm tra từng hạng mục và phối hợp với đơn vị thi công hiệu quả hơn.

Bên cạnh đó, thiết kế nhà 2D giúp tiết kiệm thời gian và chi phí thi công nhờ quy trình rõ ràng, dễ triển khai. Đây cũng là cơ sở quan trọng để triển khai các bước tiếp theo như thiết kế nội thất, lắp đặt kỹ thuật và nghiệm thu công trình sau khi hoàn thiện.

Thiết kế nhà 2D và 3D khác nhau như thế nào?

Trước khi lựa chọn phương án thiết kế nhà, nhiều gia chủ thường băn khoăn giữa bản vẽ 2D và bản vẽ 3D. Mỗi hình thức thiết kế đều có vai trò riêng, phục vụ những mục đích khác nhau trong quá trình xây dựng nhà ở. Việc hiểu rõ sự khác nhau giữa thiết kế nhà 2D và 3D sẽ giúp gia chủ đưa ra lựa chọn phù hợp, đảm bảo vừa đúng kỹ thuật, vừa đáp ứng tốt nhu cầu thẩm mỹ và sử dụng lâu dài.

• Thiết kế nhà 2D tập trung vào bản vẽ kỹ thuật phục vụ thi công chính xác
• Thiết kế nhà 3D tập trung vào hình ảnh trực quan để dễ hình dung không gian
• Thiết kế nhà 2D thể hiện mặt bằng, mặt cắt, mặt đứng và kích thước chi tiết
• Thiết kế nhà 3D thể hiện hình khối, màu sắc, vật liệu và ánh sáng
• Thiết kế nhà 2D có tính pháp lý và bắt buộc trong hồ sơ xây dựng

• Thiết kế nhà 3D không bắt buộc, dùng để minh họa ý tưởng
• Thiết kế nhà 2D dành cho kỹ sư, thợ thi công và giám sát công trình
• Thiết kế nhà 3D phù hợp với gia chủ và khách hàng không chuyên
• Thiết kế nhà 2D được sử dụng trong suốt quá trình thi công
• Thiết kế nhà 3D thường dùng trước khi chốt phương án thiết kế

Hướng dẫn cách đọc bản vẽ xây dựng nhà

Đọc bản vẽ xây dựng nhà đúng cách giúp gia chủ hiểu rõ ngôi nhà của mình trước khi thi công, tránh nhầm lẫn và hạn chế phát sinh chi phí. Bản vẽ xây dựng thường gồm nhiều loại, mỗi loại thể hiện một phần khác nhau của công trình, vì vậy cần đọc theo trình tự hợp lý.

Bước 1: Đọc bản vẽ mặt bằng

Bản vẽ mặt bằng là phần quan trọng nhất, thể hiện cách bố trí các phòng, vị trí tường, cửa, cầu thang và giao thông trong nhà. Khi đọc bản vẽ mặt bằng, cần chú ý tên phòng, kích thước từng không gian và hướng mở cửa để hiểu công năng sử dụng.

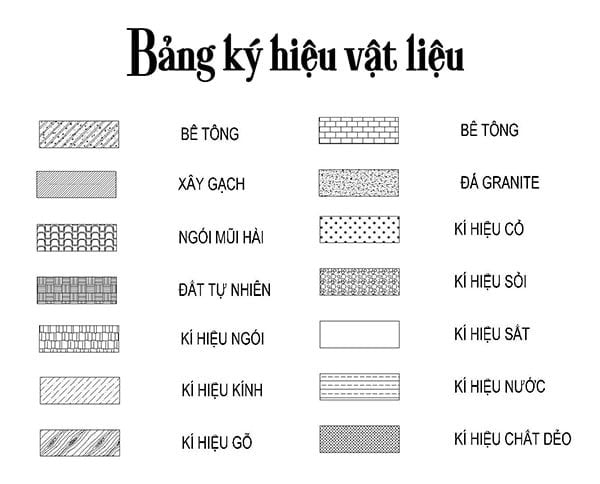

Bước 2: Hiểu kích thước và ký hiệu trên bản vẽ

Kích thước trên bản vẽ cho biết chiều dài, chiều rộng, cao độ của từng khu vực. Các ký hiệu về cửa, cột, dầm, cầu thang thường được thể hiện bằng quy ước chung trong bản vẽ kỹ thuật, cần đọc đúng để tránh hiểu sai khi thi công.

Bước 3: Đọc bản vẽ mặt đứng

Bản vẽ mặt đứng giúp hình dung hình dáng bên ngoài của ngôi nhà, bao gồm chiều cao tầng, mái, ban công và tỷ lệ tổng thể. Phần này giúp gia chủ kiểm soát được hình thức kiến trúc so với bản vẽ phối cảnh.

Bước 4: Đọc bản vẽ mặt cắt

Bản vẽ mặt cắt thể hiện cấu trúc bên trong theo chiều đứng, cho thấy cao độ sàn, trần, mái và mối liên kết giữa các tầng. Đây là cơ sở quan trọng để hiểu chiều cao thực tế và kết cấu công trình.

Bước 5: Xem bản vẽ kết cấu và kỹ thuật

Bản vẽ kết cấu thể hiện móng, cột, dầm, sàn; bản vẽ kỹ thuật thể hiện hệ thống điện, nước, thoát nước. Khi đọc, cần đối chiếu với mặt bằng để đảm bảo các hệ thống được bố trí hợp lý.

Lưu ý khi đọc bản vẽ xây dựng nhà

Nên đọc bản vẽ theo thứ tự từ mặt bằng đến mặt cắt, mặt đứng và kết cấu. Nếu có điểm chưa rõ, cần hỏi lại đơn vị thiết kế trước khi thi công để đảm bảo ngôi nhà được xây dựng đúng thiết kế và an toàn sau khi hoàn thiện.

Bản vẽ 2D giữ vai trò nền tảng trong toàn bộ quá trình thiết kế và xây dựng nhà ở. Việc hiểu và đọc đúng bản vẽ 2D giúp gia chủ nắm rõ bố cục không gian, kích thước và cấu trúc công trình trước khi thi công. Thông qua các bản vẽ mặt bằng, mặt cắt và bản vẽ kỹ thuật, mọi hạng mục được thể hiện rõ ràng, hạn chế sai sót và phát sinh không cần thiết. Khi bản vẽ 2D được triển khai đầy đủ và chính xác, quá trình thi công trở nên thuận lợi hơn, đồng thời tạo tiền đề vững chắc cho thiết kế nội thất và hoàn thiện ngôi nhà đúng ý tưởng ban đầu, đảm bảo giá trị sử dụng lâu dài.
