Kết cấu móng nhà 5 tầng đúng tiêu chuẩn – Tránh lún, nứt, thấm

Với tải trọng lớn và áp lực dồn xuống nền đất cao, kết cấu móng nhà 5 tầng đóng vai trò quyết định đến tuổi thọ công trình và sự an tâm của gia chủ. Trong bối cảnh quỹ đất đô thị ngày càng hạn hẹp và địa chất phức tạp, việc lựa chọn phương án móng sai lầm có thể dẫn đến những hậu quả nghiêm trọng như nứt tường, nghiêng lún, thậm chí là sập đổ.

Bài viết này sẽ cung cấp chi tiết về các loại móng phù hợp, tiêu chuẩn kỹ thuật và quy trình thi công an toàn nhất hiện nay.

Tầm quan trọng của việc tính toán kết cấu móng nhà 5 tầng

Móng là bộ phận kết cấu nằm dưới cùng của công trình, chịu toàn bộ tải trọng của ngôi nhà và truyền xuống nền đất bên dưới. Đối với nhà 5 tầng, tải trọng tĩnh (trọng lượng bản thân ngôi nhà) và tải trọng động (người, nội thất, gió bão) là rất lớn. Do đó, thiết kế kết cấu móng nhà 5 tầng đòi hỏi sự tính toán tỉ mỉ, chính xác tuyệt đối.

Một hệ kết cấu móng vững chắc không chỉ giúp công trình đứng vững trước tác động của thời gian mà còn hạn chế tối đa các rủi ro sụt lún gây ảnh hưởng đến các công trình lân cận. Thực tế cho thấy, chi phí cho phần móng thường chiếm khoảng 20% đến 30% tổng chi phí xây dựng phần thô. Đầu tư đúng mức cho hạng mục này là khoản đầu tư cho sự an toàn trọn đời.

Tại Vinavic, chúng tôi luôn khuyến cáo khách hàng thực hiện khảo sát địa chất kỹ lưỡng trước khi đưa ra bất kỳ phương án thiết kế nào. Đây là bước đi tiên quyết để xác định loại móng phù hợp nhất.

Phân loại các kết cấu móng nhà 5 tầng phổ biến và hiệu quả nhất

Tùy thuộc vào đặc điểm địa chất và quy mô diện tích, các kỹ sư sẽ chỉ định loại móng phù hợp. Dưới đây là 3 loại kết cấu móng nhà 5 tầng được sử dụng rộng rãi và đảm bảo tiêu chuẩn kỹ thuật hiện nay.

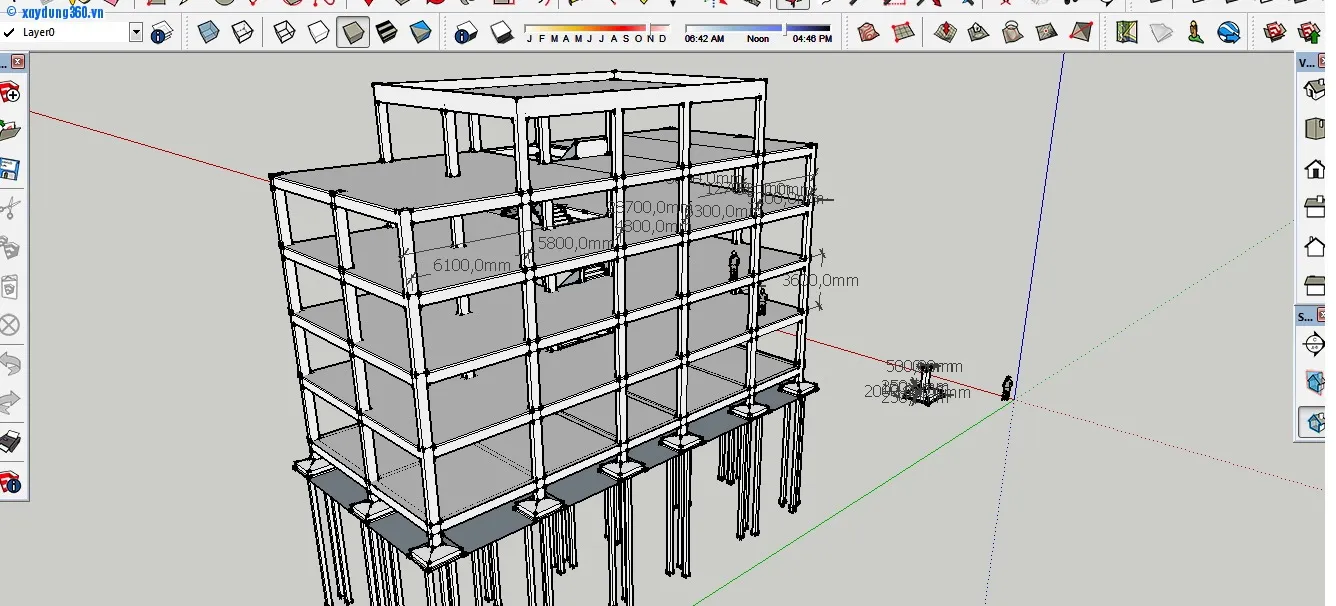

Kết cấu móng cọc nhà 5 tầng

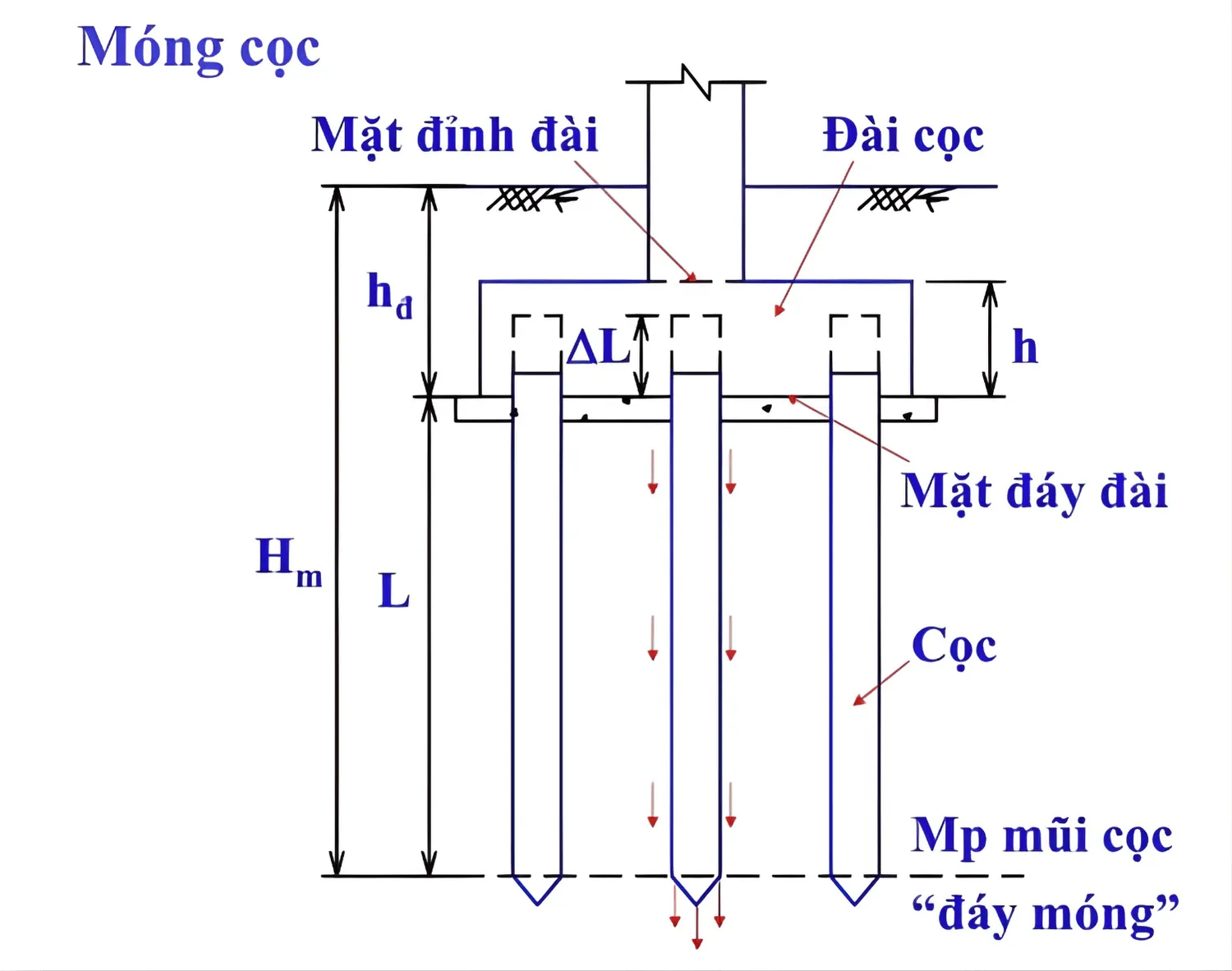

Đây là phương án tối ưu nhất và được sử dụng phổ biến nhất cho nhà phố, nhà ống 5 tầng, đặc biệt là tại các khu vực có nền đất yếu hoặc đất bồi đắp. Móng cọc hoạt động dựa trên nguyên lý truyền tải trọng công trình xuống lớp đất cứng nằm sâu bên dưới thông qua hệ thống cọc và đài cọc.

Trong kết cấu móng nhà 5 tầng sử dụng phương pháp ép cọc, có hai loại cọc bê tông cốt thép thường dùng:

• Cọc tiết diện vuông: Thường có kích thước 200x200mm, 250x250mm. Loại này thích hợp cho nhà phố có mặt tiền hẹp, dễ thi công và chi phí hợp lý.
• Cọc ly tâm dự ứng lực: Có khả năng chịu tải cao hơn, chống nứt tốt và phù hợp với những công trình có tải trọng rất lớn hoặc nền đất có tính ăn mòn.

Phương pháp thi công móng cọc hiện nay chủ yếu là ép neo hoặc ép tải. Ép tải thường được ưu tiên cho nhà 5 tầng để đảm bảo cọc xuống sâu đến lớp đất cứng, tạo ra sức chịu tải thiết kế lớn hơn.

Kết cấu móng bè nhà 5 tầng

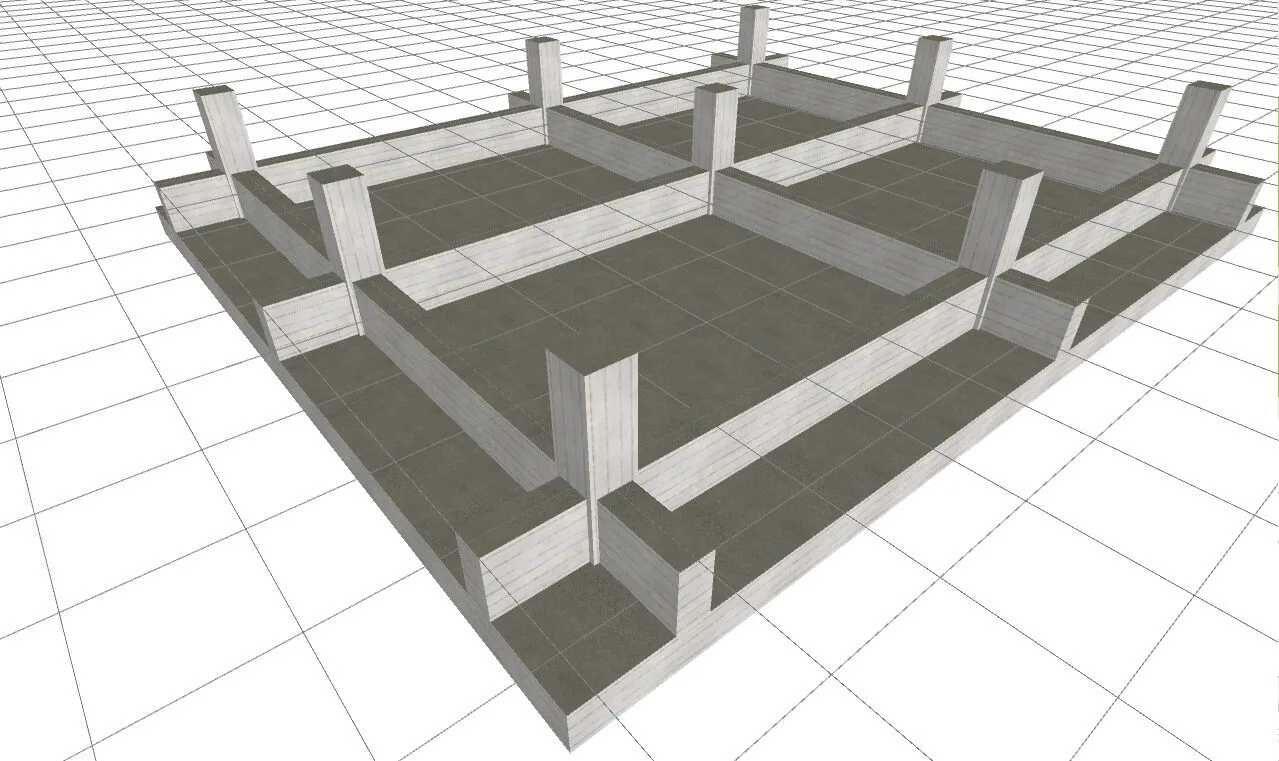

Móng bè là một loại móng nông, trải rộng dưới toàn bộ công trình để giảm áp lực lên nền đất. Loại kết cấu móng nhà 5 tầng này thường được áp dụng khi công trình có tầng hầm, bể ngầm hoặc xây dựng trên nền đất yếu nhưng có độ đồng nhất cao, ít nguy cơ sụt lún cục bộ.

Ưu điểm của móng bè là sự liên kết chặt chẽ giữa các đài móng, tạo thành một hệ khung cứng vững chắc. Tuy nhiên, nếu nền đất không đồng đều, móng bè vẫn có nguy cơ gây lún nghiêng cả tòa nhà nếu không được tính toán kỹ phần gia cường.

Kết cấu móng băng nhà 5 tầng

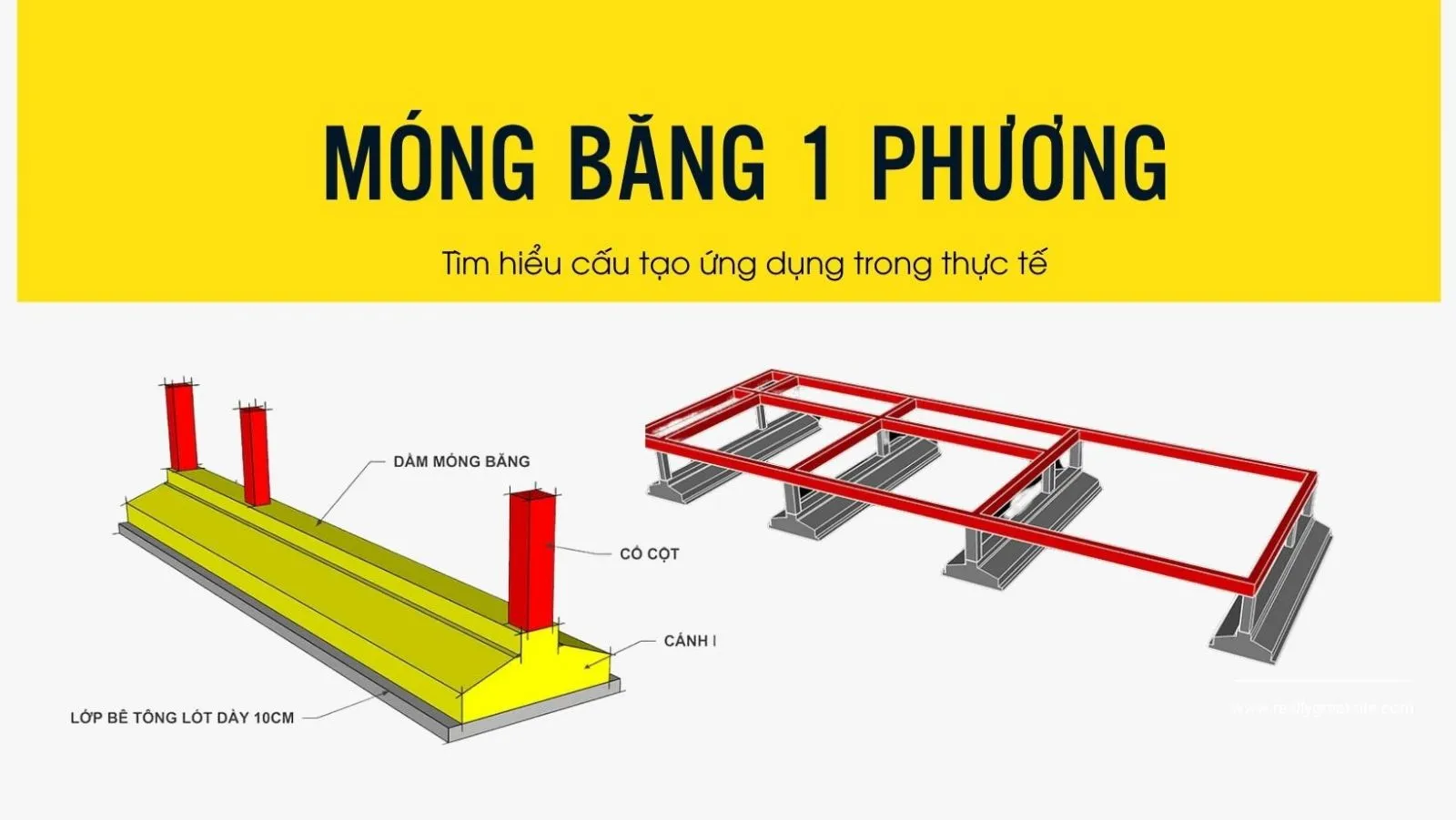

Móng băng là dải móng chạy dọc theo các trục tường hoặc hàng cột. Đối với nhà 5 tầng, móng băng chỉ được khuyến nghị sử dụng khi nền đất khu vực xây dựng cực kỳ tốt, ổn định và có khả năng chịu lực cao. Thường là các vùng đất đồi, đất nguyên thổ lâu năm.

Trong trường hợp sử dụng móng băng, các kỹ sư Vinavic thường thiết kế móng băng giao thoa (móng băng hai phương) để tăng cường độ cứng và khả năng chịu lực cho toàn bộ hệ thống kết cấu móng nhà 5 tầng.

Tiêu chuẩn kỹ thuật bắt buộc khi thi công móng nhà 5 tầng

Quy trình khảo sát địa chất

Trước khi đặt bút vẽ kết cấu móng nhà 5 tầng, việc khoan khảo sát địa chất là bắt buộc. Hồ sơ địa chất sẽ cho biết cấu tạo các lớp đất, mực nước ngầm và tính chất cơ lý của đất. Từ đó, kỹ sư kết cấu mới có thể tính toán chiều sâu chôn móng, số lượng cọc và tiết diện sắt thép cần thiết. Bỏ qua bước này là một canh bạc rủi ro lớn đối với tài sản của gia chủ.

Tiêu chuẩn về vật liệu

Bê tông sử dụng cho móng nhà 5 tầng thường phải đạt mác tối thiểu là M250 hoặc M300 để đảm bảo độ chịu nén. Thép sử dụng phải là thép chính hãng, đúng chủng loại ghi trong bản vẽ thiết kế (thường là thép CB300V hoặc CB400V). Việc sử dụng vật liệu kém chất lượng sẽ làm giảm đáng kể khả năng chịu tải của hệ kết cấu móng nhà 5 tầng.

Kỹ thuật thi công đài cọc và dầm móng

Đài cọc có nhiệm vụ liên kết các đầu cọc và phân bố tải trọng từ cột xuống cọc. Kích thước đài cọc và dầm móng phải đủ lớn để đảm bảo độ cứng. Lớp bảo vệ cốt thép móng cần dày ít nhất 50mm để tránh sự ăn mòn từ môi trường đất ẩm ướt.

Xem thêm các mẫu thiết kế biệt thự với kết cấu móng vững chắc từ Vinavic

Những yếu tố ảnh hưởng trực tiếp đến chi phí làm móng

Chi phí cho phần kết cấu móng nhà 5 tầng không cố định mà biến thiên dựa trên nhiều yếu tố thực tế tại công trường. Hiểu rõ các yếu tố này giúp chủ đầu tư dự trù ngân sách chính xác hơn.

Diện tích và quy mô công trình

Diện tích xây dựng càng lớn thì khối lượng bê tông, sắt thép và số lượng cọc càng nhiều, dẫn đến chi phí tăng cao. Tuy nhiên, đơn giá trên mỗi mét vuông có thể giảm xuống do tối ưu được chi phí vận chuyển và máy móc.

Điều kiện thi công và vị trí địa lý

Nhà trong ngõ nhỏ, hẻm sâu sẽ khiến chi phí vận chuyển vật liệu và máy ép cọc tăng lên đáng kể. Nếu không thể đưa máy ép tải lớn vào, bắt buộc phải dùng phương pháp ép neo hoặc cọc khoan nhồi nhỏ, điều này cũng ảnh hưởng đến đơn giá thi công kết cấu móng nhà 5 tầng.

Hiện trạng các công trình lân cận

Nếu hai bên là nhà cấp 4 cũ yếu, việc thi công móng cần phải sử dụng biện pháp cừ larsen hoặc văng chống để đảm bảo an toàn, tránh gây nứt lún nhà hàng xóm. Chi phí cho các biện pháp an toàn này cũng cần được tính toán trong hạng mục nền móng.

Lưu ý khi giám sát thi công kết cấu móng nhà 5 tầng

Dù bạn thuê đơn vị thi công trọn gói hay tự tổ chức thi công, việc nắm bắt các điểm cốt yếu trong giám sát là rất cần thiết.

• Kiểm tra định vị tim trục: Sai lệch tim trục ngay từ phần móng sẽ dẫn đến nghiêng lệch cả ngôi nhà sau này.
• Giám sát đầu cọc: Cọc phải được ép đến độ sâu thiết kế và đạt lực ép quy định (Pmin, Pmax). Đầu cọc sau khi ép phải được đập bỏ phần bê tông thừa để lộ cốt thép ngàm vào đài móng đúng kỹ thuật.

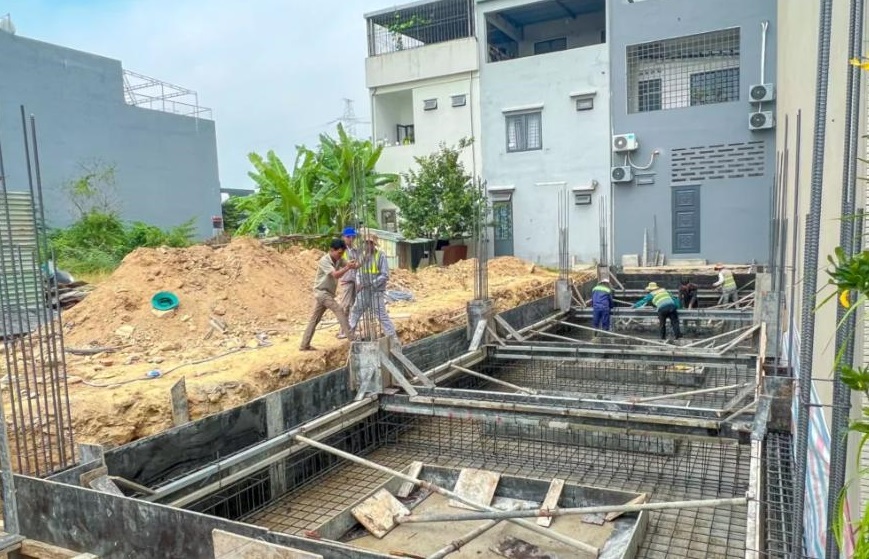

• Nghiệm thu cốt thép: Kiểm tra chủng loại, đường kính, khoảng cách đai và vị trí nối thép trong dầm móng, đài móng của kết cấu móng nhà 5 tầng trước khi cho phép đổ bê tông.

Tại sao nên chọn giải pháp thiết kế kết cấu từ Kiến trúc Vinavic?

Với kinh nghiệm nhiều năm trong lĩnh vực thiết kế và thi công trọn gói, Vinavic thấu hiểu rằng một bản vẽ đẹp cần phải đi đôi với một kết cấu bền vững. Giải pháp kết cấu móng nhà 5 tầng của chúng tôi luôn tuân thủ quy trình chặt chẽ:

1. Khảo sát thực địa và đánh giá địa chất chuyên sâu.
2. Lên phương án kết cấu tối ưu trên phần mềm tính toán hiện đại, giúp tiết kiệm chi phí vật liệu mà vẫn dư tải an toàn.
3. Hồ sơ thiết kế chi tiết, rõ ràng, dễ dàng cho thợ thi công và chủ nhà giám sát.
4. Hỗ trợ giám sát tác giả trong suốt quá trình thi công phần móng.

Việc lựa chọn và thi công kết cấu móng nhà 5 tầng là bước khởi đầu quan trọng nhất trong hành trình xây dựng ngôi nhà mơ ước. Đừng vì tiết kiệm chi phí khảo sát hay vật liệu mà đánh đổi sự an toàn của cả gia đình. Hãy để những chuyên gia có chuyên môn sâu giúp bạn tính toán phương án móng vững chắc và kinh tế nhất.

Nếu bạn đang có dự định xây nhà 5 tầng và băn khoăn về giải pháp kết cấu móng, hãy liên hệ ngay với Vinavic để được tư vấn miễn phí và nhận phương án tối ưu nhất cho khu đất của mình.
