Sơ đồ thiết kế đường ống thoát nước trong nhà đúng tiêu chuẩn

Thiết kế đường ống thoát nước trong nhà có vai trò vô cùng quan trọng. Ban cần lưu ý những nguyên tắc để tạo sự ổn định, bền bỉ từ đó xây dựng một hệ thống cấp thoát nước hiệu quả. Hãy cùng Vinavic tìm hiểu ngay ở bài viết sau đây để vẽ sơ đồ cấp thoát nước cho gia đình nhé!

Tổng quan về đường ống thoát nước trong nhà

Hệ thống đường ống nước trong nhà sẽ có các loại ống cơ bản sau đây:

Hệ thống cung cấp và phân phối nước: Đây là hệ thống quan trọng để dẫn nguồn nước đến các thiết bị sử dụng. Nguồn nước có thể lấy từ ao, hồ, giếng,....

Hệ thống thoát nước sinh hoạt: Chức năng của hệ thống này đó là đưa nước thải ra khỏi nhà đến khu vực xử lý nước thải của thành phố, bể chứa,....

Hệ thống thông khí: Hệ thống này được kết nối cùng hệ thống thoát nước để cung cấp không khí cho nó bao gồm những loại ống trên không trung cao hơn mái nhà.

Thiết bị máy móc sử dụng nước: Các thiết bị này gồm bồn tắm, máy giặt, bồn cầu,....đều được tích hợp vào hệ thống ống cấp thoát nước và được trang bị những bộ lọc để ngăn mùi hôi.

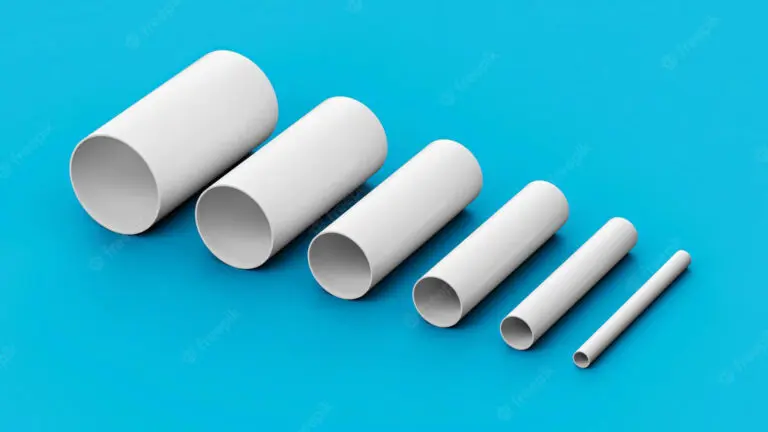

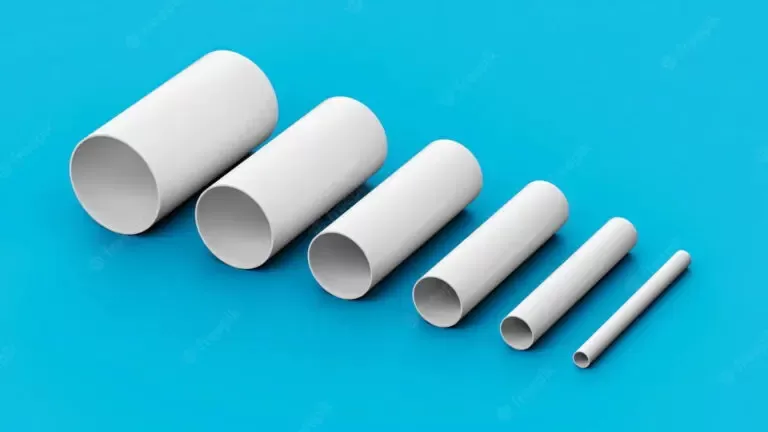

Quy định về kích thước ống nước

Thiết kế hệ thống cấp thoát nước thì kích thước các ông nước đều phụ thuộc vào thiết bị mà mình sử dụng. Do đó để thiết bị cấp thoát nước sử dụng tốt nhất chúng ta cần quan tâm đến kích thước của ống nước.

Kích thước ống cấp nước:

• Đường kính tối thiểu theo tiêu chuẩn là 20mm
• Các ống nhánh và ống cấp nước đến thiết bị cần có đường kính tối thiểu là 13mm

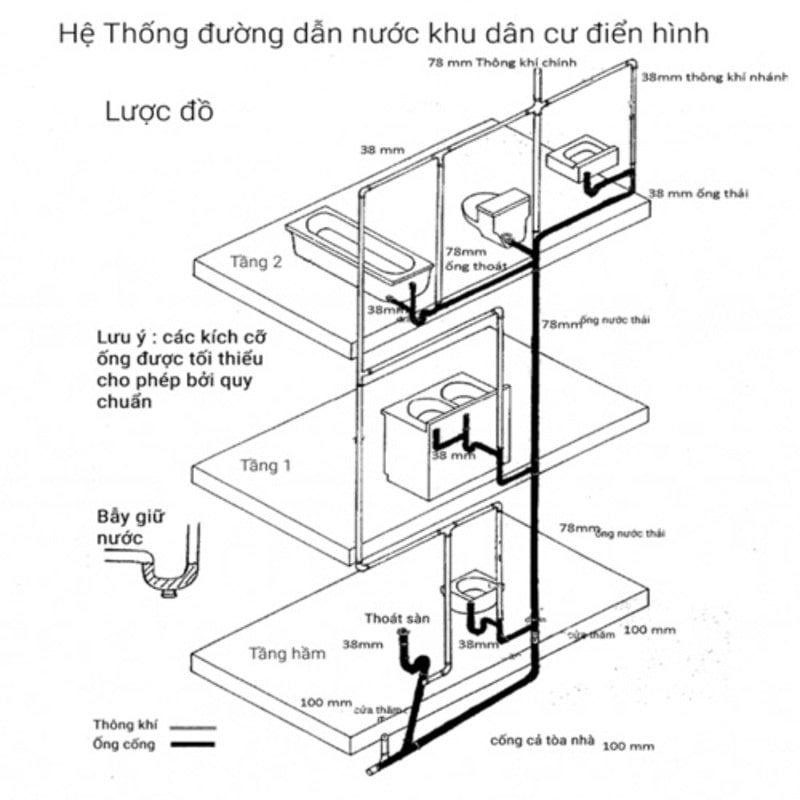

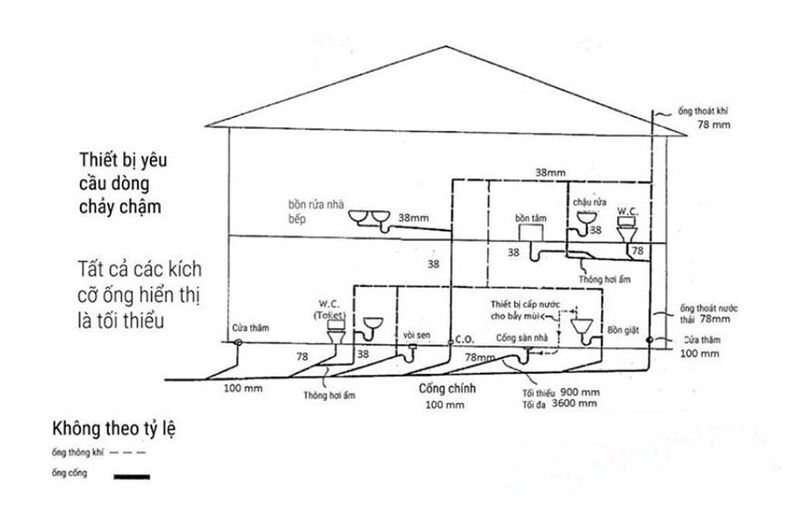

Kích thước ống thoát nước:

• Đường kính tối thiểu ống thoát nước chính là > 102mm
• Đối với ống thoát nước ngang trên sàn, đường kính tối thiểu cần đạt > 78 mm.
• Các thiết bị như bồn tắm, bồn cầu, máy giặt… cần có ống thoát nước đường kính > 38 mm.
• Đường kính tối thiểu của ống thoát nước sàn nhà tắm là > 38 mm.
• Đối với bệt (bồn vệ sinh), đường kính tối thiểu cần đạt > 78 mm.

Ống thông khí:

• Đường kính tối thiểu của ống thông khí chính là > 78 mm.
• Các ống thông khác cần có đường kính tối thiểu là > 38 mm.

Bản vẽ cấp thoát nước trong nhà

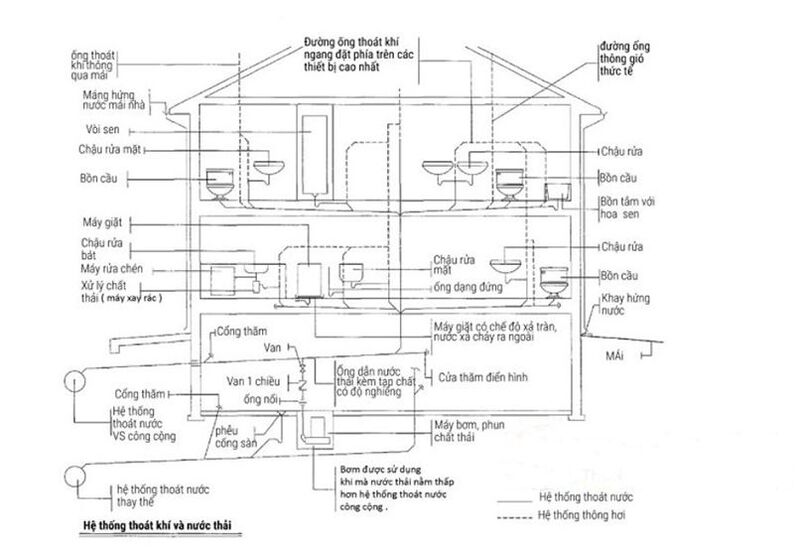

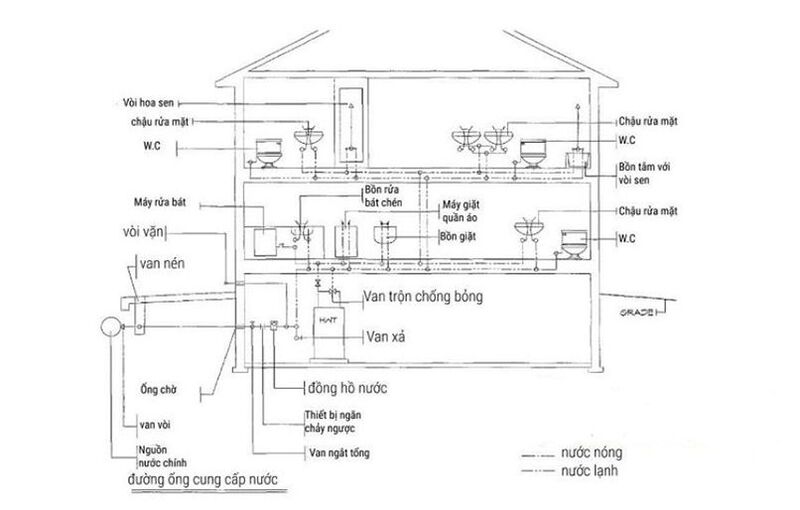

Sơ đồ cấp thoát nước nhà dân dụng

Sơ đồ cấp thoát nước nhà dân dụng là bản vẽ kỹ thuật về vị trí đường ống cấp nước, thoát nước, vị trí máy bơm, đồng hồ điện,.....Một sơ đồ chuẩn cần có 2 hệ thống là hệ thống cấp nước và hệ thống thoát nước thải.

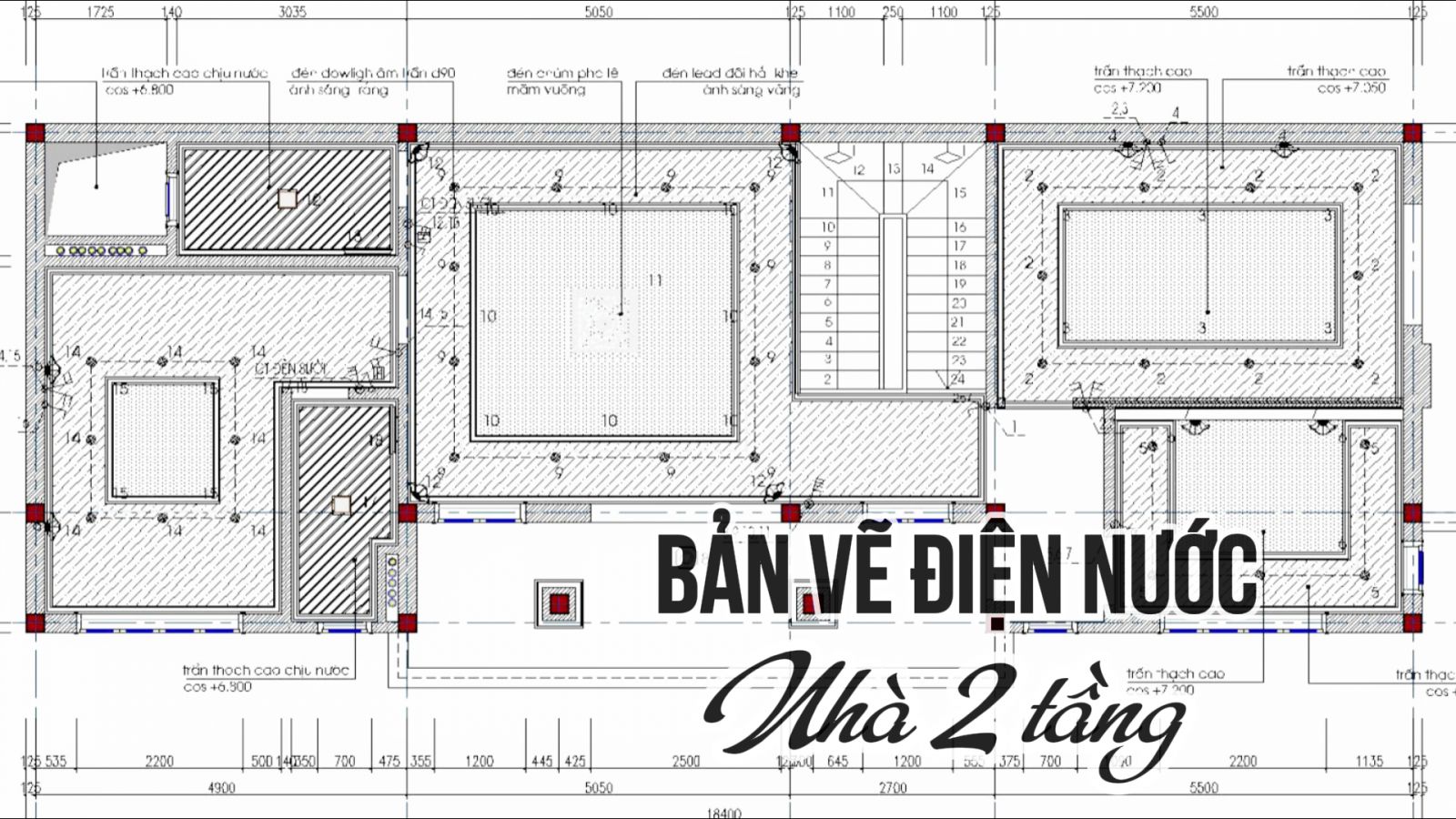

Bản vẽ cấp thoát nước nhà phố

Khi thiết kế bản vẽ cấp thoát nước nhà phố bạn cần xác định vị trí của thiết bị sử dụng nước, kích thước ống và vị trí ống thoát nước dựa vào bản vẽ mặt bằng cấp thoát nước. Khoảng cách tối đa của 1 van đến một thiết bị cố định là 150cm.

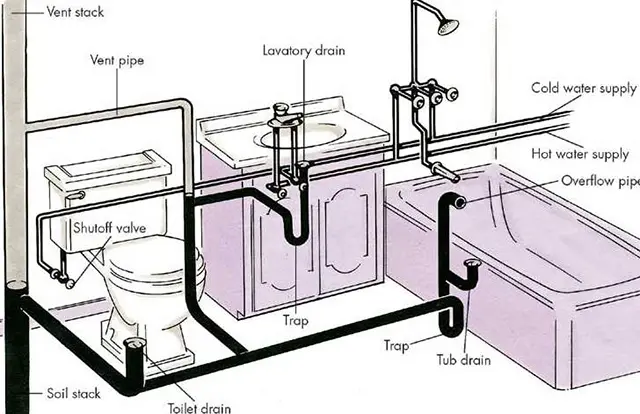

Sơ đồ cấp thoát nước phòng tắm, nước sinh hoạt

Sơ đồ cấp thoát nước phòng tắm, sinh hoạt cần chú ý đến khoảng cách giữa những thiết bị như bồn rửa, bồn tắm, bồn cầu,....để đảm bảo có đủ không gian sử dụng các thiết bị mà vẫn đảm bảo thẩm mỹ.

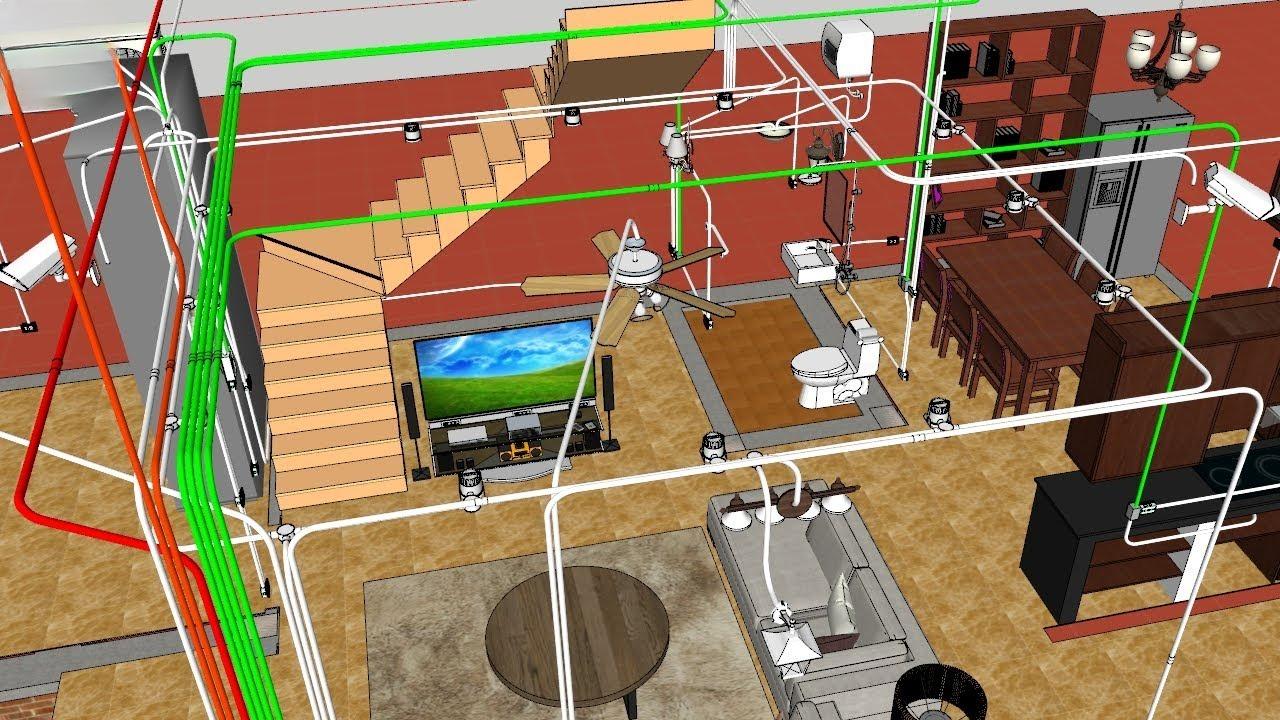

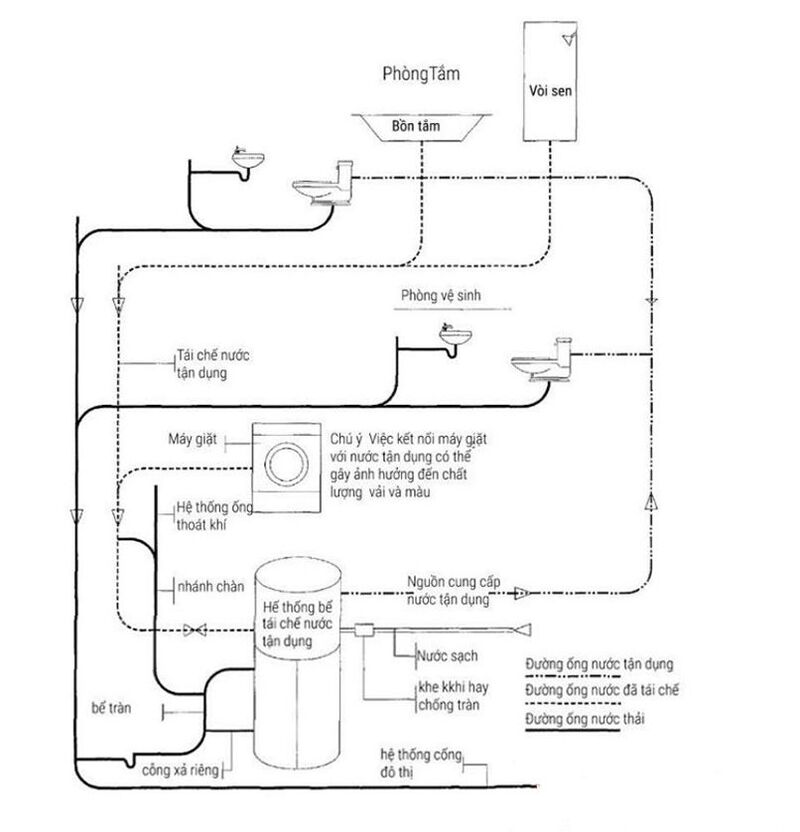

Sơ đồ cấp thoát nước, thoát khí

Đường ống thoát nước thải, thoát khí sẽ được dẫn ra hệ thống thoát nước chung hoặc nơi xử lý riêng của gia đình. Bạn cần dựa vào địa hình và vị trí cũng như lưu ý vị trí đặt ống thông khí phù hợp để hệ thống này hoạt động hiệu quả.

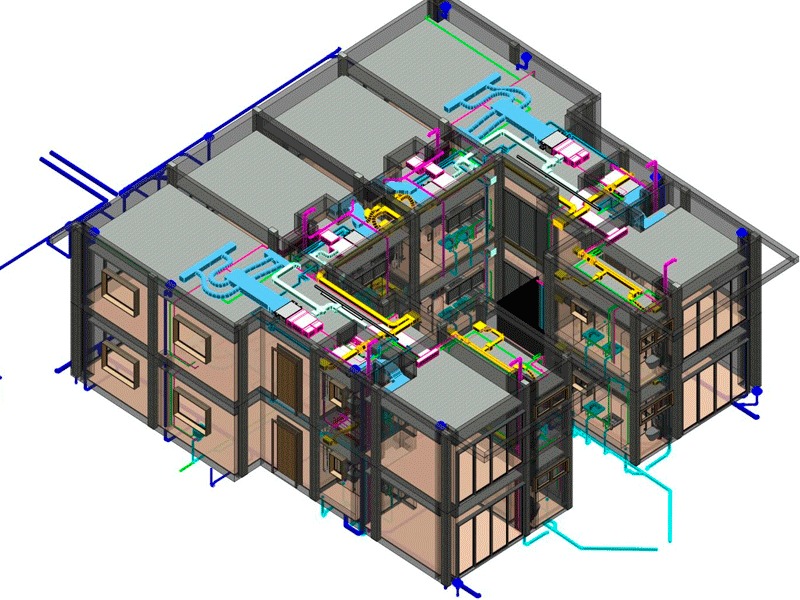

Bản vẽ cấp thoát nước nhà tầng

Sơ đồ cấp thoát nước nhà tầng cơ bản cần có những đường ống đảm bảo an toàn, đúng quy định kích thước đường kính ống. Hệ thống này cần có thiết kế khoa học và đảm bảo những tiêu chuẩn khi thiết kế hệ thống như cần có độ nghiêng, có ống thông khí,....

Cách lắp đặt ống thoát nước trong nhà

Bước 1: Thiết lập sơ đồ hệ thống cấp thoát nước

Việc thiết lập sơ đồ để có một hệ thống cấp thoát nước trong nhà là vô cùng cần thiết. Điều này giúp bạn hiểu rõ nguyên lý hoạt động của hệ thống và từ đó xác định được những vị trí đường ống cấp nước, thoát nước, máy bơm, nước thải....

Bước 2: Thiết kế bố trí hệ thống cấp thoát nước

Trong quá trình thiết kế bạn cần bố trí hợp lý và tiết kiệm diện tích không gian nhà. Các hộp gen chứa nước thải từ hệ thống, đường ống nước nóng lạnh cần đặt ở vị trí phù hợp.

Ngoài ra bạn cần phải cân nhắc vị trí đặt thiết bị như đồng hồ, máy bơm, bể tự hoại ...phù hợp với thiết kế để dễ dàng sửa chữa khi cần.

Bước 3: Chi tiết lắp đặt đường ống nước

Khi lắp đặt đường ống nước cần xác định những chi tiết như bể tự hoại, lắp đặt hệ thống cấp thoát nước trong nhà,....để giúp đảm bảo sự chính xác và vô cùng dễ dàng khi lắp đặt.

Bước 4: Lắp đặt theo quy trình

Bạn tiến hành lắp đặt hệ thống cấp thoát nước theo đúng quy trình đã được chuyển bị. Thông thường phần này sẽ thực hiện sau khi hoàn thành xong phần thô của ngôi nhà đẻ giúp quá trình thi công được thuận tiện không gây tác động đến thẩm mỹ tổng thể.

Lưu ý khi lắp đặt hệ thống thoát nước thải trong nhà

Cần lưu ý về những nguyên tắc cách đi đường ống cấp nước và thoát nước trước khi lắp đặt để đạt hiệu quả và an toàn:

• Tuyệt đối không nối chữ T và chữ X khi lắp đặt đường ống thoát nước. Việc này có thể gây ra sự cố và làm hỏng hệ thống.
• Hạn chế dùng những mối nối phức tạp nhất là những ống nằm ngang, nếu không cần thiết thì không nên sử dụng.
• Cần đảm bảo thông cửa toàn bộ hệ thống thoát nước vệ sinh đến thoát nước mưa và đảm bảo bẫy nước được thông khí để tránh bị tắc và an toàn xung quanh.
• Các hố ga, bể nước thải và hệ thống bể phốt cần được kín nước và thông khí, bạn có thể dùng ống thông khí nhỏ hơn ống thoát nước để tiết kiệm chi phí.
• Những thiết bị vệ sinh của gia đình cần được trang bị bẫy nước riêng để ngăn mùi và cửa thăm ở vị trí dễ tiếp cận để dễ dàng sửa chữa và xử lý khi cần.
• Với những ống nước nằm ngang cần chọn đường kính nhỏ hơn 78mm và độ dốc theo hướng dòng chảy là 1/50 để đảm bảo an toàn chính xác cho toàn bộ hệ thống.

Vinavic hy vọng bài viết mang đến những kiến thức và kinh nghiệm thú vị để bạn hiểu rõ hơn về cách đi đường ống nước trong nhà một cách chi tiết, khoa học, hợp lý và thẩm mỹ. Nếu có bất kỳ thắc mắc nào bạn hãy để lai bình luận để chúng tôi có thể hỗ trợ bạn.
