Thép đài móng cọc là hạng mục rất quan trọng đảm bảo sự vững chắc cho công trình. Dưới đây là hướng dẫn chi tiết về kết cấu biện pháp thi công đại móng và đài cọc chuẩn nhất hiện nay do Kiến Trúc Vinavic tổng hợp.

đài móng và đài cọc
Hình ảnh đài móng và đài cọc

Khái niệm phân biệt Đài Móng và Đài Cọc

Để dảm bảo tính ổn định và an toàn lâu dài cho một công trình, không thể không nhắc đến đài móngđài cọc. Đây là hai thành phần quan trọng trong việc xây dựng nhà cửa để đảm bảo kết cấu vững chắc và sử dụng được trong thời gian dài.

Khái niệm Đài Móng

Đài móng được xem như một phần quan trọng giúp chia tải trọng từ trên xuống một cách đồng đều để ngăn chặn sụt lún hoặc nghiêng của công trình.

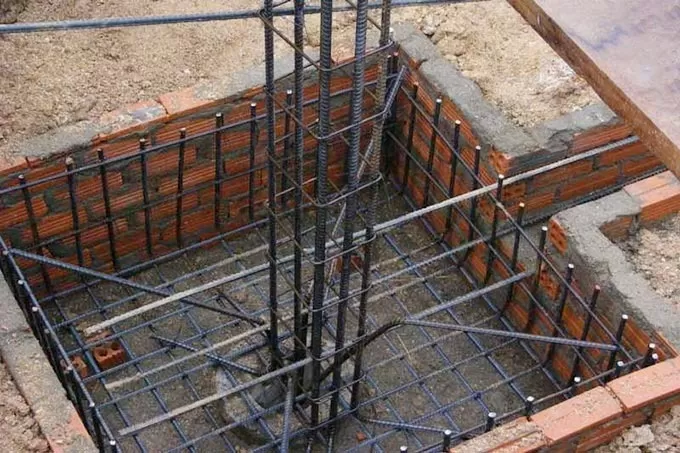

Hình ảnh đài móng
Hình ảnh đài móng
  • Bề mặt của đài móng được thiết kế để phân phối lực đều và đảm bảo ổn định cho công trình.
  • Có hai loại đài móng: đài cứng và đài mềm, với kích thước khác nhau để phù hợp với yêu cầu của công trình.
  • Hình dạng của đài móng phụ thuộc vào đặc tính của đất và cọc sử dụng để tăng cường độ bền cho nền móng.
  • Đài móng có thể có hình tam giác, hình tròn, hình chữ nhật, hình côn... hoặc các hình dạng khác tùy thuộc vào cấu trúc và đặc tính của công trình.

Khái niệm Đài Cọc

Trong công trình xây dựng, đài cọc là một phần quan trọng không thể thiếu và có mối liên kết chặt chẽ với đài móng, luôn được kết hợp với nhau mà không thể tách rời.

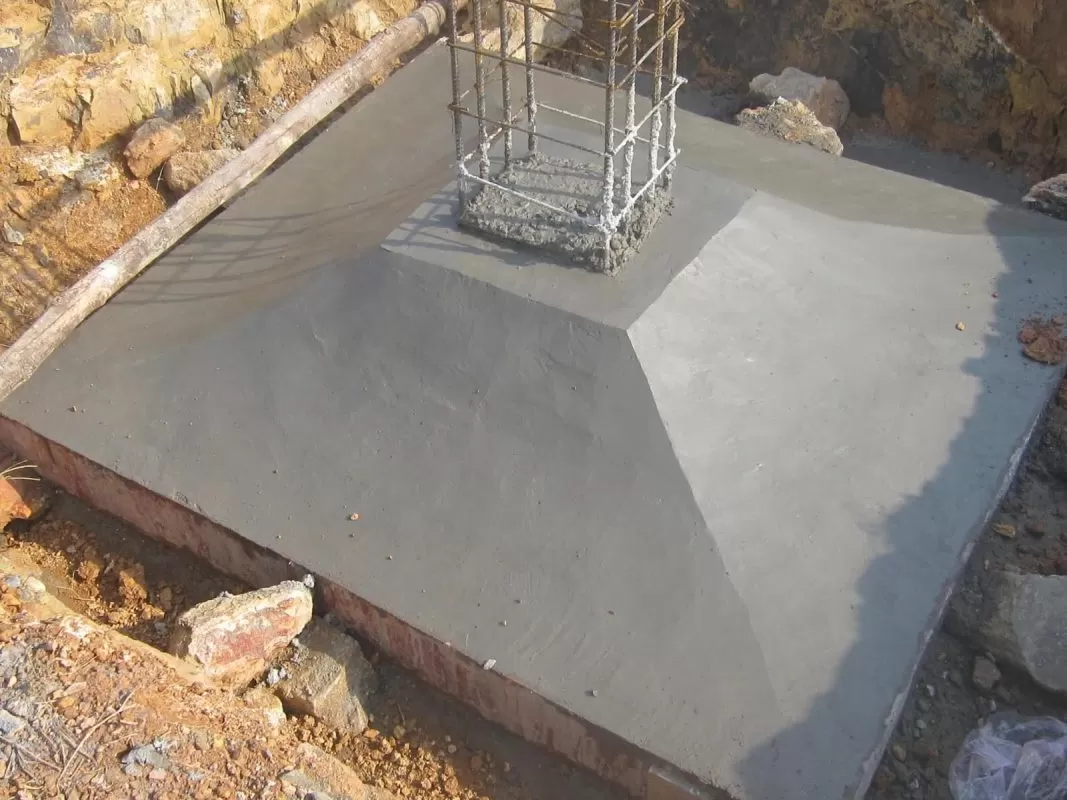

Hình ảnh đài cọc
Hình ảnh đài cọc
  • Được dùng để nối các cọc lại với nhau để hỗ trợ việc giảm lực đột ngột và phân bố lực đồng đều từ trên xuống dưới.
  • Thường thì đài cọc sẽ được tích hợp vào móng nhà để chịu tải trọng của các thiết bị nặng hơn.
  • Mặc dù thường được sử dụng cùng nhau, đài móng và đài cọc vẫn là hai phần khác biệt và có thể thay thế cho nhau.

Vai trò của Đài móng và Đài cọc trong công trình

Vai trò của cột móng và cọc móng là đảm bảo tính ổn định và chắc chắn của công trình xây dựng, đồng thời giúp phân bố và chịu tải trọng đồng đều trên toàn bộ căn nhà.

  • Giúp tải trọng toàn bộ căn nhà được phân bố đều và chịu được áp lực từ các yếu tố bên ngoài như động đất, gió, mưa, sạt lở đất.
  • Đóng vai trò quan trọng trong việc chịu tải trọng từ các thiết bị nặng hơn và truyền nó xuống đất một cách an toàn.

Kích thước chuẩn của Đài móng và Đài cọc

Kích thước của đài móng và đài cọc không giống nhau, vì vậy để đảm bảo tính ổn định và hiệu quả của công trình, ta cần biết rõ kích thước chuẩn của từng loại.

Kích thước chuẩn của Đài móng

Khoảng cách từ trung tâm của cột biên đến mép đài móng không được nhỏ hơn đường kính cột hoặc chiều dài cạnh bình quân của cọc nhà.

  • Khoảng cách từ cọc tới mép đài phải lớn hơn 150mm.
  • Bề rộng bản đáy của đài móng 2 hàng hoặc đài móng 1 hàng phải lớn hơn 2 lần chiều dài cạnh cọc nhà, trong đó chiều rộng của đài móng cần lớn hơn 600mm.
  • Theo tiêu chuẩn, khoảng cách từ mép cọc đến mép đài phải lớn hơn 150mm để đảm bảo tính ổn định.
  • Độ dày phải lớn hơn 300mm nếu tính từ mặt lớp đệm.
  • Với cọc ma sát có cốt thép bên trong, độ dài neo cần phải đảm bảo ít nhất 20 đường kính với cốt thép có gờ và 30 đường kính với cốt thép không gờ.
  • Trong công trình nhà dân dụng, khoảng cách từ mép đài tới mép hàng cọc ở phía ngoài không được nhỏ hơn 10cm.
  • Đối với cọc ma sát, khoảng cách giữa các tim cọc trong đài phải lớn hơn 3d và từ 2d đối với cọc chống.

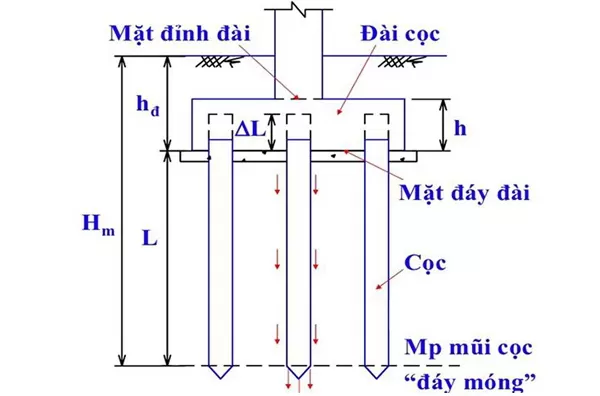

 Bảng vẽ mô tả về kết cấu đài móng cọc
 Bảng vẽ mô tả về kết cấu đài móng cọc

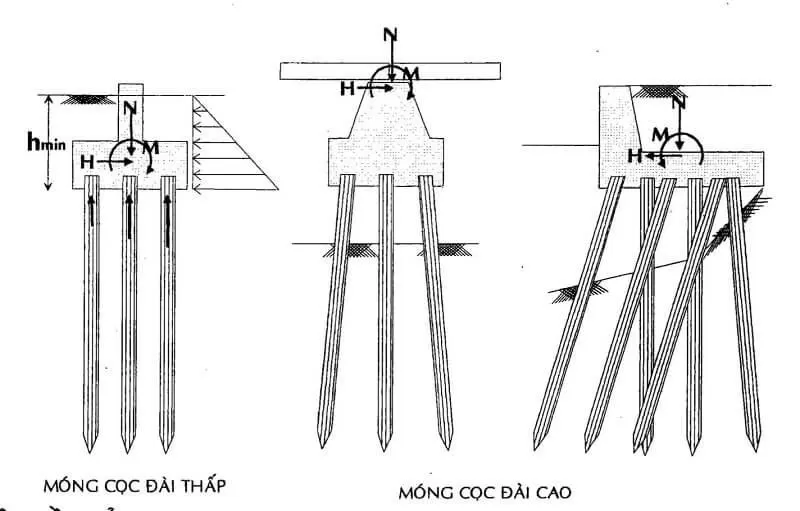

Kích thước chuẩn của Đài Móng và Đài Cọc
Kích thước chuẩn của Đài Móng và Đài Cọc

Kích thước chuẩn của Đài cọc

  • Khoảng cách từ trung tâm của cột biên đến mép đài không được nhỏ hơn đường kính của cột nhà và phải lớn hơn 150mm tính từ cọc đến mép đài.
  • Phần đáy của cọc phải có chiều rộng ít nhất bằng 2 lần đường kính và không dưới 600mm.
  • Độ dày của phần đế cọc không được nhỏ hơn 300mm và cũng cần xem xét cấu trúc phía trên của ngôi nhà.

Hướng dẫn gia công cốt thép trong bố trí Thép đài Móng cọc

Quá trình bố trí thép đài móng cọc cần tuân thủ đúng thông số kỹ thuật và từng bước theo yêu cầu trong xây dựng để đảm bảo hiệu quả tối đa cho công trình.

Bước 1: Sửa hình dạng theo yêu cầu cụ thể, loại bỏ lớp gỉ

Để dễ dàng tạo hình cho đài móng cọc, các thanh thép cần được sửa đổi theo các hình dạng cụ thể.

  • Sử dụng tời: Đây là công cụ thường được sử dụng cho các thanh thép cuộn, và đôi khi có thể sử dụng gấp nếu không có tời.
  • Sử dụng búa: Với các thanh thép nhỏ, người thợ có thể sử dụng búa để uốn cong và tạo hình theo yêu cầu của công trình.
  • Sử dụng máy uốn: Đây là công cụ hỗ trợ chuyên nghiệp cho các thanh thép lớn và cứng, mà các công cụ khác không thể uốn cong được.

Bước tiếp theo thường là đánh gỉ để làm sạch các lớp gỉ sét trên thanh thép

Công tắc sửa thẳng, đánh gỉ thép
Công đoạn loại bỏ lớp gỉ

Bước 2: Cắt và uốn thép theo kích thước cụ thể

Trong quá trình cắt thép:

  • Sẽ tùy thuộc vào đường kính của từng loại cốt thép để sử dụng thiết bị cắt phù hợp như máy cắt, dao, hàn xì...

Về việc uốn thép:

  • Uốn thép là bước quan trọng để tạo ra hình dạng theo yêu cầu trong bản thiết kế.
  • Quá trình uốn thép cần phải cẩn thận để đảm bảo hình dạng đồng đều và giống nhau.

Bước 3: Nối các thanh thép đã được cắt

Quá trình kết nối cốt thép là quá trình tạo ra các khối thép có hình dạng cơ bản trước khi được sử dụng.

  • Để cụ thể hơn, ở giai đoạn này, người thợ sẽ nối các thanh cốt thép lại với nhau sau khi chúng đã trải qua quá trình uốn và cắt để tạo thành một khối thô theo yêu cầu về kích thước hoặc kỹ thuật trong bản vẽ.

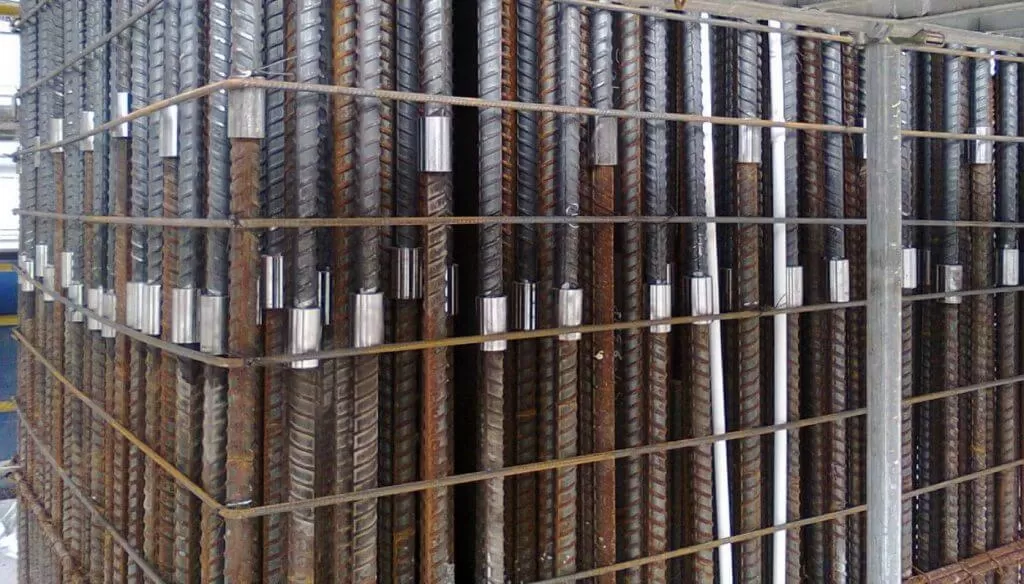

Công đoạn nối cốt thép
Công đoạn nối cốt thép

Bước 4: Hàn, buộc cốt thép thành lưới và tạo khung

Các công nhân thực hiện việc buộc chặt các khối cốt thép bằng các loại máy hàn và dây thép để giữ cho các khối thép ổn định và tăng cường cấu trúc thép.

  • Mục tiêu của quy trình này là đảm bảo tuân thủ các tiêu chuẩn và quy định kỹ thuật trước khi sử dụng chúng làm nền móng cho các công trình xây dựng đang được thi công.

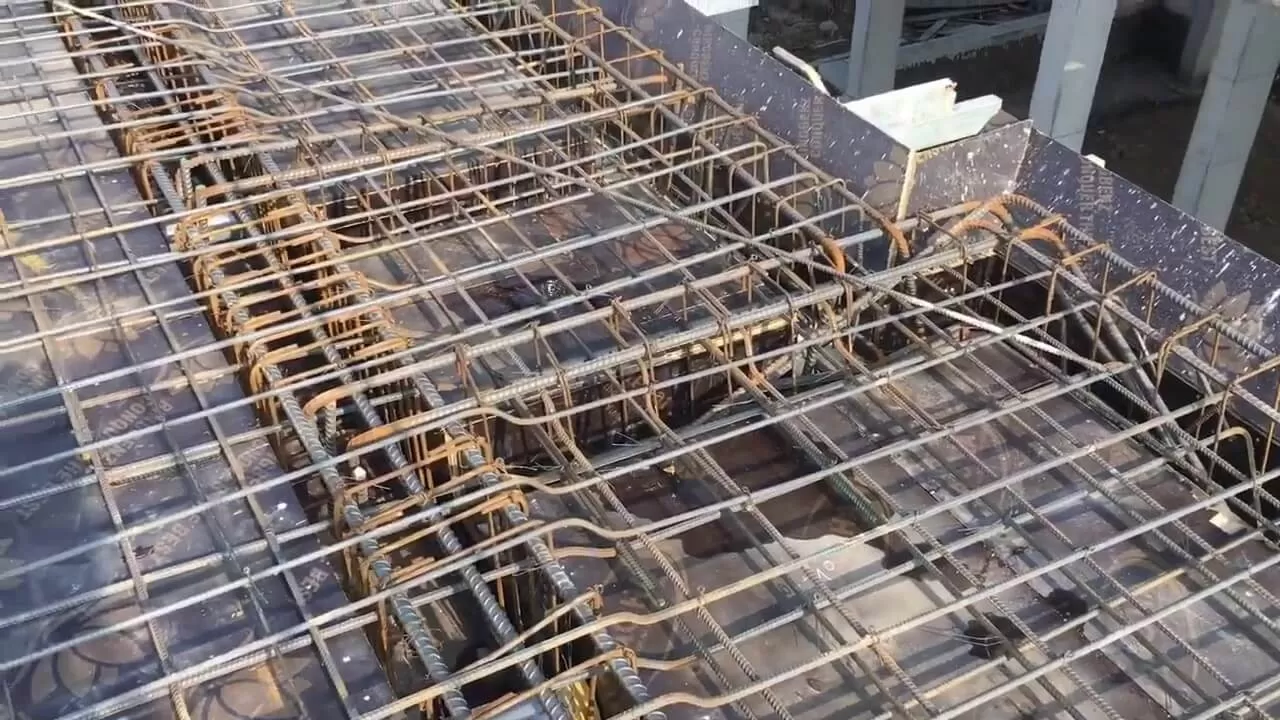

Hàn, buộc cốt thép thành lưới đảm bảo chắc chắn
Hàn, buộc cốt thép thành lưới đảm bảo chắc chắn

Bước 5: Đổ bê tông cho móng

Bê tông tươi thường được phân chia thành hai loại chính là bê tông thủ công và bê tông công nghiệp.

Việc đổ bê tông là bước quan trọng cuối cùng để đảm bảo chất lượng sản phẩm, do đó cần kiểm tra kỹ lưỡng cốt thép trước khi tiến hành đổ bê tông cho móng.

  • Đối với bê tông thủ công: Cần kiểm tra chất lượng của các nguyên liệu xây dựng như cát, đá, xi măng và nước. Người thợ phải đảm bảo chất lượng và tỷ lệ hỗn hợp đúng quy định.
  • Đối với bê tông công nghiệp: Trước hết, công nhân cần kiểm tra thông tin trên phiếu xuất xưởng và khối lượng bê tông đã chuẩn bị sẵn có.
Đổ bê tông cho móng
Đổ bê tông cho móng

Sau đó, việc lấy mẫu và kiểm tra độ sụt của bê tông sẽ được thực hiện để đảm bảo thông tin cần thiết cho quá trình kiểm tra và thi công cọc thép đài móng theo tiêu chuẩn.

Những lưu ý khi bố trí thép đài móng cọc mà bạn cần biết

Để bố trí thép đài móng cọc, người thợ cần tuân theo một số quy định kỹ thuật và tiêu chuẩn thi công sau đây để đảm bảo tính an toàn và hợp lý của công trình.

  • Kích thước và hình dáng của đáy đài móng cần được thiết kế dựa trên diện tích và tính toán khoa học để tận dụng hiệu quả và tiết kiệm chi phí.
  • Độ sâu đóng cọc phải được xác định dựa trên đặc điểm địa chất và cấu trúc của công trình.
  • Chiều cao của đài cần được tính toán chính xác theo tiêu chuẩn kỹ thuật.
  • Để đảm bảo độ bền và chắc chắn, việc đập đầu cọc vào trong đài để ngàm cốt thép là cần thiết. Kích thước neo cho thép gờ và không gờ cũng cần tuân thủ các quy định về chiều dài.
  • Khoảng cách giữa mép đài và hàng cọc ở phía ngoài cần đạt chỉ số c >= 25cm (cho công trình cầu đường, thủy lợi) hoặc c >= 10cm (cho công trình dân dụng).
  • Theo tính toán kỹ thuật, khoảng cách giữa các cọc ma sát và cọc chống sét trong đài cũng cần tuân thủ các quy định về trị số L.

Quy trình bố trí thép đài móng cọc đòi hỏi sự chuyên môn và tuân thủ kỹ thuật để đảm bảo chất lượng công trình. Nếu bạn cần hỗ trợ về việc thi công đài móng hoặc có bất kỳ câu hỏi nào liên quan, hãy liên hệ với chúng tôi tại Vinavic.vn để được tư vấn và hỗ trợ tốt nhất.
