Cách bố trí thép dầm nhịp 5m, 6m, 7m, 8m, 9m chuẩn kỹ thuật

Trong lĩnh vực thiết kế và thi công nhà, việc bố trí thép dầm đúng kỹ thuật đóng vai trò vô cùng quan trọng để đảm bảo chất lượng và độ bền cho công trình. Mỗi chiều dài nhịp dầm khác nhau – 5m, 6m, 7m, 8m hay 9m – đều yêu cầu cách tính toán và hướng dẫn bố trí cốt thép chịu lực riêng biệt nhằm đáp ứng tải trọng và công năng sử dụng. Bài viết dưới đây chia sẻ chi tiết về nguyên tắc, cách bố trí và lưu ý kỹ thuật cho từng loại dầm, giúp kỹ sư, chủ đầu tư và đội thi công có thêm thông tin hữu ích để tối ưu vật liệu, chi phí và hiệu quả trong thi công thực tế.

>> Xem thêm:

200 mẫu thiết kế biệt thự hiện đại đẹp – Vinavic

Gợi ý cho bạn những thiết kế biệt thự  tân cổ điển đón đầu xu hướng mới

Khái niệm về thép dầm nhịp 5m, 6m, 7m, 8m, 9m

Thép dầm là hệ cốt thép được bố trí bên trong dầm bê tông nhằm chịu lực uốn, nén và cắt do tải trọng sàn, tường hoặc mái truyền xuống.

Nhịp dầm (khoảng cách giữa hai gối tựa) quyết định trực tiếp đến cách tính toán và bố trí thép.

• Với dầm nhịp 5m – 6m, thường áp dụng cho nhà dân dụng, yêu cầu thép vừa phải, tiết diện dầm trung bình.
• Dầm nhịp 7m – 8m cần thép lớn hơn, phải gia cường giữa nhịp để tránh võng.
• Dầm nhịp 9m trở lên thuộc loại khẩu độ lớn, cần tính toán kết cấu kỹ, có thể dùng dầm dự ứng lực hoặc kết hợp dầm phụ.

Việc chọn đúng đường kính, số lượng và vị trí thép giúp dầm vừa đạt độ bền, vừa tối ưu chi phí vật liệu cho công trình.

Cách bố trí thép dầm nhịp 5m, 6m, 7m, 8m, 9m chuẩn kỹ thuật

Trong thiết kế và thi công công trình, việc bố trí thép dầm theo đúng quy chuẩn kỹ thuật là yếu tố quan trọng để đảm bảo chất lượng và độ bền kết cấu. Tùy theo chiều dài nhịp dầm mà kỹ sư sẽ lựa chọn vật liệu, cốt thép chịu lực, và sơ đồ liên kết phù hợp. Dưới đây là hướng dẫn chi tiết cho từng loại nhịp dầm thường gặp trong thi công nhà dân dụng và công trình thực tế.

Khám phá thêm những mẫu biệt thự phố với đường nét tinh tế, không gian mở và giải pháp thiết kế tối ưu – nguồn cảm hứng tuyệt vời cho những ai đang chuẩn bị thiết kế và thi công nhà trong mơ.

Bố trí thép dầm nhịp 5m

Với chiều dài 5m, đây là loại dầm phổ biến trong nhà phố, biệt thự hoặc công trình dân dụng nhỏ.

• Kỹ sư thường dùng thép chủ đường kính D16–D20 cho lớp dưới, kết hợp đai D6–D8 cách nhau 120–150mm.
• Cốt thép chịu lực bố trí 2 lớp: lớp dưới chịu kéo giữa nhịp, lớp trên tăng cường tại gối.
• Khi thiết kế và thi công, cần tuân thủ khoảng bảo vệ bê tông ≥ 25mm để đảm bảo chất lượng và tránh rỉ thép.
• Tư vấn của công trình nên lưu ý chọn đúng vật liệu thép có chứng chỉ kiểm định, vừa tiết kiệm chi phí và vẫn đạt độ an toàn kết cấu.

Bố trí thép dầm nhịp 6m

Dầm 6m phù hợp với công trình có không gian mở hoặc nhịp sàn rộng.

• Một số cấu tạo dùng 3–4 thanh D18–D22 cho lớp dưới và 2–3 thanh lớp trên, tùy theo tải trọng.
• Cần tuân thủ nguyên tắc tăng thép tại giữa nhịp và gối đỡ để hạn chế nứt, võng.
• Khi thi công nhà, chú ý chiều cao dầm ≥ 300mm để đảm bảo độ cứng.

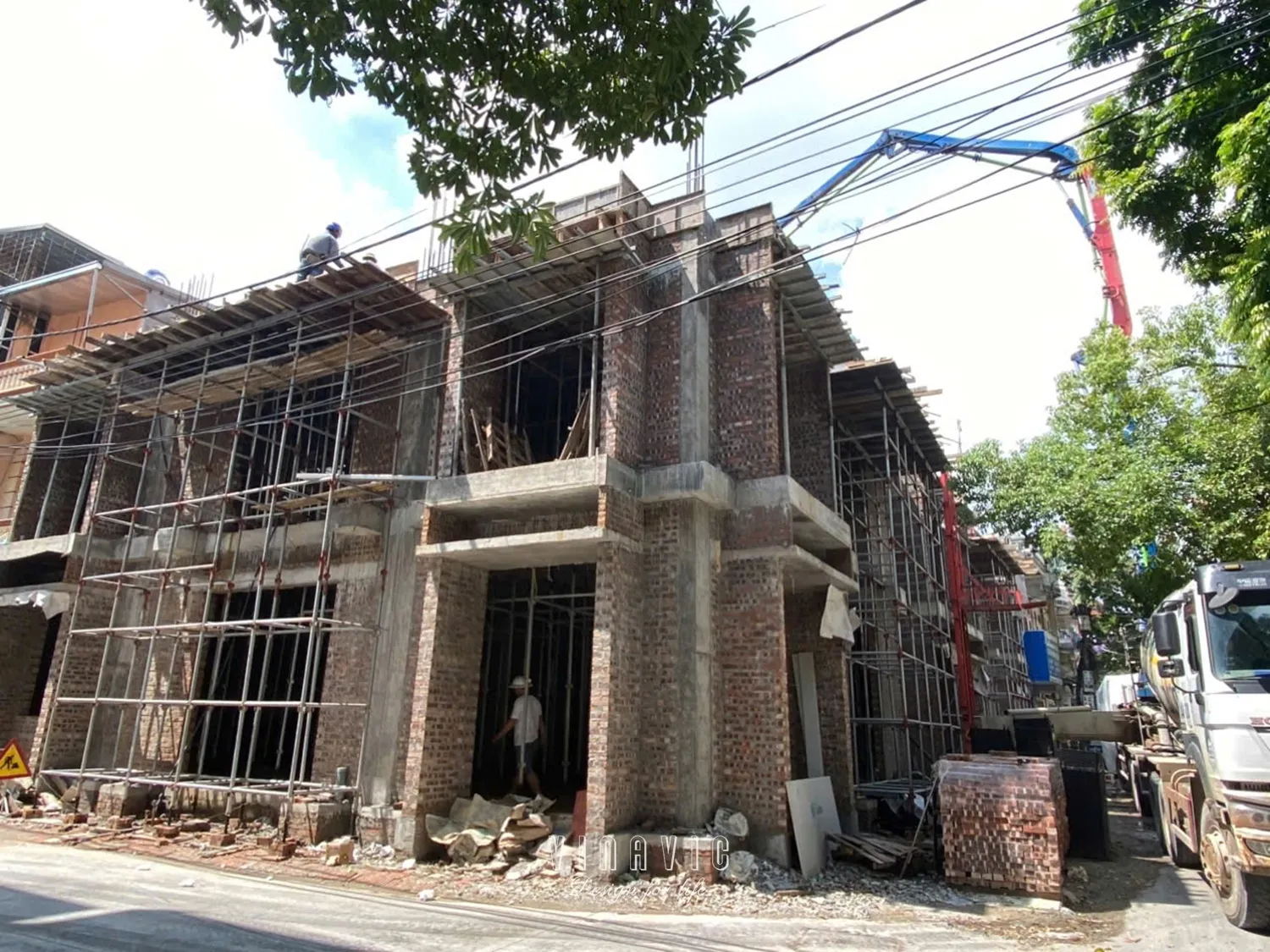

• Liên kết giữa dầm và cột phải chắc chắn, tránh sai lệch trong quá trình đổ bê tông.
• Hướng dẫn của kỹ sư nên được thực hiện đúng theo bản vẽ thiết kế và thi công ban đầu.

Tham khảo thêm biệt thự nhà vườn  để hoàn thiện ý tưởng ngôi nhà tương lai của bạn

Bố trí thép dầm nhịp 7m

Đối với nhịp 7m, tải trọng lớn hơn nên cấu tạo thép cần được tính toán kỹ.

• Dùng vật liệu thép D20–D25, tăng số lượng thanh chịu lực ở lớp dưới để chống võng.
• Có thể bổ sung thép mũ gối và thép tăng cường giữa nhịp nhằm nâng cao khả năng chịu uốn.
• Kỹ sư của công trình sẽ tính toán thêm tiết diện dầm, thường cao từ 400–450mm để bảo đảm an toàn.

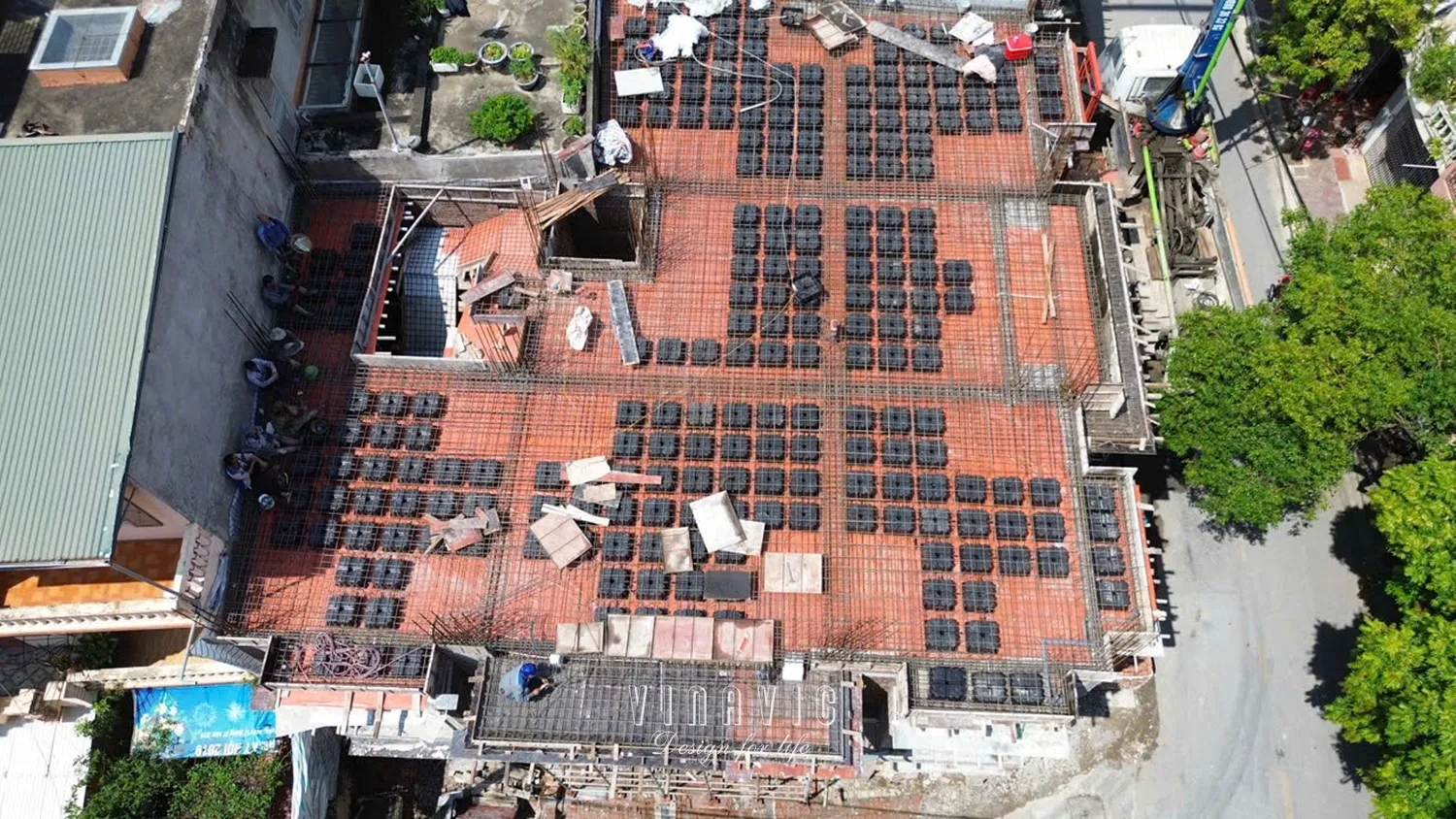

• Khi thi công, nên bố trí thép đai dày hơn ở vùng gối nhằm chịu lực cắt tốt hơn.
• Dầm nhịp 7m cần kiểm soát diện tích cốt thép tối thiểu theo tiêu chuẩn TCVN để tránh thiếu thép chịu lực.

Bố trí thép dầm nhịp 8m

Nhịp 8m đòi hỏi dầm có liên kết chắc chắn với cột, tường và dầm phụ.

• Hướng dẫn bố trí thép: dùng D22–D28 cho lớp chịu kéo, thép đai D8–D10 với bước đai 100–120mm ở gối.
• Cốt thép chịu lực phải đủ diện tích để đáp ứng tải trọng lớn, có thể cần dầm đôi hoặc dầm hộp.
• Chiều cao dầm nên đạt 500–600mm tùy loại vật liệu và công năng sử dụng.
• Trong thi công, cần tuân thủ nghiêm ngặt quy trình chống võng tạm thời, tránh biến dạng sau khi tháo cốp pha.

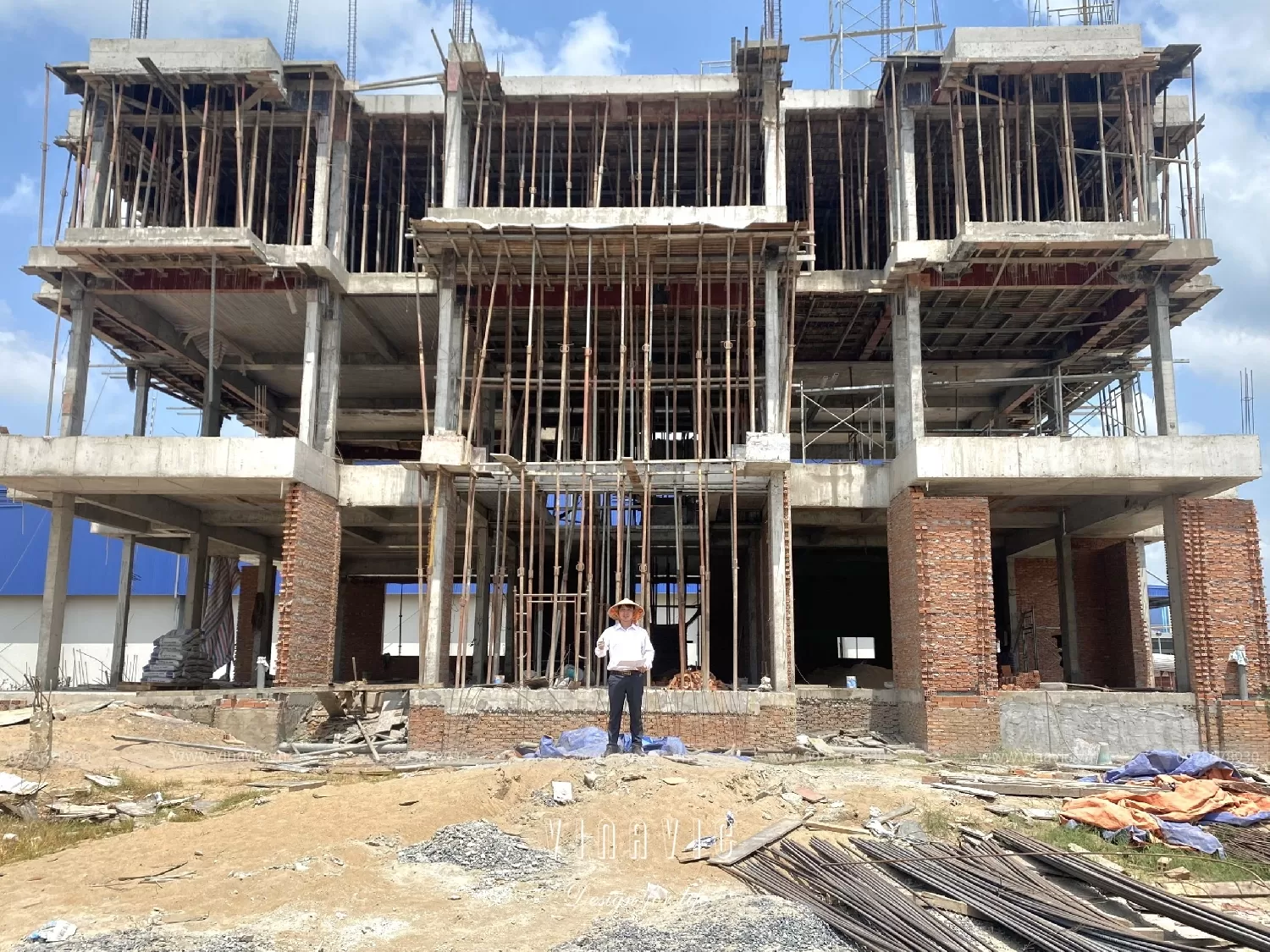

• Tư vấn của kỹ sư là yếu tố then chốt giúp cân đối giữa chi phí và độ an toàn cho toàn bộ kết cấu.

Bố trí thép dầm nhịp 9m

Đây là loại dầm của công trình có khẩu độ lớn, thường dùng trong nhà xưởng hoặc biệt thự quy mô.

• Dầm cần vật liệu chất lượng cao và cốt thép chịu lực lớn, thường D25–D32.
• Liên kết với dầm phụ, cột và sàn phải được tính toán kỹ để giảm tải uốn.
• Chiều cao dầm có thể từ 600–800mm, đảm bảo độ cứng và hạn chế võng.
• Thiết kế và thi công cần tuân thủ đầy đủ tiêu chuẩn kết cấu, có thể kết hợp dầm dự ứng lực hoặc thép tăng cường.
• Kỹ sư của công trình sẽ đưa ra hướng dẫn chi tiết giúp đảm bảo chất lượng và tối ưu chi phí và thời gian trong thi công.

Việc bố trí thép dầm đúng kỹ thuật không chỉ giúp công trình bền vững, mà còn đảm bảo chất lượng, thẩm mỹ và hiệu quả chi phí và thi công nhà. Mỗi chiều dài nhịp dầm cần có phương án riêng, được tính toán và kiểm soát chặt chẽ bởi kỹ sư của công trình, nhằm mang lại sự an toàn và độ bền lâu dài cho toàn bộ kết cấu.

Lưu ý khi bố trí thép dầm nhịp

Việc bố trí cốt thép chịu lực trong dầm là công đoạn quan trọng quyết định đến chất lượng của công trình. Nếu thực hiện không đúng kỹ thuật, dầm có thể bị võng, nứt hoặc giảm tuổi thọ kết cấu. Dưới đây là một số lưu ý quan trọng mà kỹ sư và đội ngũ thiết kế và thi công cần tuân thủ.

Tuân thủ bản vẽ thiết kế

Mọi thay đổi trong thi công nhà cần được tư vấn của kỹ sư chịu trách nhiệm thiết kế kết cấu.

• Không tự ý thay đổi đường kính, số lượng hoặc vị trí cốt thép chịu lực.
• Đảm bảo đúng chiều dài neo, liên kết giữa các thanh thép và khoảng cách lớp dưới theo tiêu chuẩn TCVN.
• Mỗi loại chiều dài nhịp (5m, 6m, 7m, 8m, 9m) có cấu tạo riêng, cần bố trí đúng để tránh thiếu thép hoặc thừa thép gây lãng phí.

Chọn vật liệu thép đạt chuẩn

• Vật liệu sử dụng phải có chứng nhận chất lượng, đảm bảo khả năng chịu kéo và dẻo dai.
• Không dùng thép bị gỉ sét hoặc cong vênh trong thi công.
• Khi lưu kho, nên đặt thép trên bệ cao, tránh tiếp xúc trực tiếp với đất hoặc nước để đảm bảo chất lượng ban đầu.

Đảm bảo lớp bê tông bảo vệ và vị trí thép hợp lý

• Lớp dưới của thép chịu kéo phải cách mặt đáy dầm tối thiểu 25–30mm (với dầm trong nhà) để tránh thấm ẩm và rỉ sét.
• Chiều cao dầm và diện tích cốt thép cần được tính toán đúng theo tải trọng sử dụng thực tế.
• Bố trí thép tăng cường ở vùng gối và giữa nhịp giúp nâng cao độ cứng cho kết cấu.

Liên kết các thanh thép đúng kỹ thuật

• Các mối nối thép phải liên kết bằng hàn hoặc buộc dây kẽm chắc chắn, hạn chế di chuyển trong quá trình đổ bê tông.
• Với dầm dài, nên nối lệch giữa các thanh thép để tránh yếu điểm tập trung tại cùng một vị trí.
• Trong thi công, cần kiểm tra kỹ trước khi đổ bê tông để tránh sai sót khó khắc phục.

Cân đối giữa kỹ thuật, chất lượng và chi phí

• Bố trí thép đúng không chỉ đảm bảo chất lượng mà còn giúp tối ưu chi phí và nhân công.
• Việc lựa chọn đường kính và số lượng thép hợp lý giúp tiết kiệm vật liệu mà vẫn đảm bảo độ bền cho dầm.
• Kỹ sư của công trình cần thường xuyên giám sát để kiểm soát tốt khâu thiết kế và thi công, hạn chế phát sinh trong quá trình làm việc thực tế.

Kiểm tra và nghiệm thu trước khi đổ bê tông

• Toàn bộ khung cốt thép chịu lực cần được tư vấn của kỹ sư nghiệm thu trước khi tiến hành đổ bê tông.
• Kiểm tra các vị trí gối, mối nối, khoảng bảo vệ và độ chắc của thép buộc.
• Chỉ khi đảm bảo đúng quy chuẩn, việc đổ bê tông mới được phép thực hiện để tránh rủi ro trong thi công.

Bố trí thép dầm nhịp đúng cách không chỉ giúp đảm bảo chất lượng công trình, mà còn mang lại hiệu quả cao về chi phí và thi công nhà. Mỗi chi tiết nhỏ trong khâu thiết kế, tư vấn, lựa chọn vật liệu và liên kết thép đều góp phần tạo nên một hệ dầm bền vững, an toàn và đạt chuẩn kỹ thuật lâu dài.
