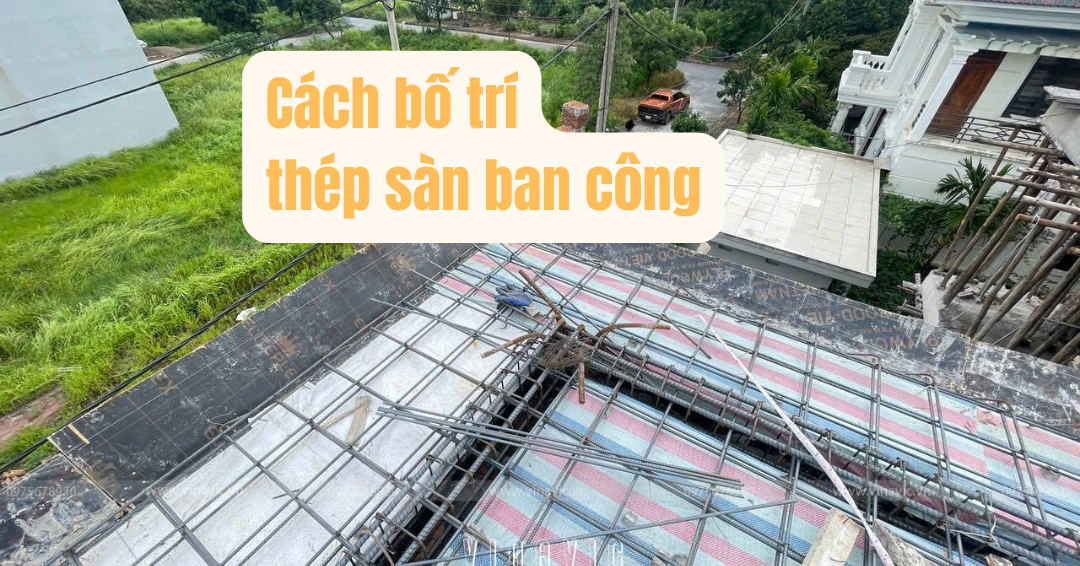

Hướng dẫn cách bố trí thép sàn ban công đúng kỹ thuật nhất
Ban công là hạng mục nhỏ nhưng lại chịu lực khá phức tạp do thường được thiết kế dạng console, một đầu gắn vào sàn nhà, đầu còn lại tự do. Nếu bố trí thép không đúng kỹ thuật, ban công rất dễ bị nứt, võng hoặc thấm nước sau thời gian sử dụng. Nhiều người thường chỉ chú ý đến thép dưới mà bỏ qua vai trò then chốt của lớp thép trên. Vậy cách bố trí thép sàn ban công thế nào mới là đúng? Bài viết dưới đây của Vinavic sẽ giúp bạn hiểu rõ nguyên tắc bố trí thép đúng chuẩn, vừa an toàn vừa tối ưu hiệu quả thi công.
Thép sàn ban công là gì?
Thép sàn ban công là hệ thống cốt thép được bố trí trong sàn bê tông cốt thép của khu vực ban công, nhằm chịu lực uốn, moment âm và tải trọng bản thân cũng như tải sử dụng của công trình. Do đặc điểm kết cấu một đầu cố định – một đầu tự do, sàn ban công thường chịu lực phức tạp hơn so với sàn nhà thông thường, nên yêu cầu về thép và cấu tạo càng cần được tính toán kỹ lưỡng.
Trong thi công thực tế, nguyên tắc bố trí thép sàn 1 lớp thường chỉ áp dụng cho các sàn có nhịp nhỏ, tải nhẹ, và chiều dày sàn lớn hơn mức tối thiểu – nhằm đảm bảo khả năng chịu lực cũng như chiều dày lớp bê tông bảo vệ tối thiểu từ 20–25mm. Cách bố trí thép sàn 1 lớp cần tuân thủ đúng hướng chịu lực chính, bố trí đều theo phương ngắn của bản, và có thêm lớp thép phân bố vuông góc để chống nứt.
Tuy nhiên, với sàn ban công dạng console hoặc có nhịp vượt lớn hơn 1m, việc bố trí thép sàn 2 phương là bắt buộc để đảm bảo độ cứng, phân tán lực hợp lý và hạn chế biến dạng. Thép chính cần bố trí lớp trên (chịu moment âm tại gối) và lớp dưới (chịu moment dương ở đầu tự do), kèm với các thanh phân bố liên kết 2 phương tạo thành lưới vững chắc cho toàn bộ mặt sàn.
39 mẫu nhà 6.5 x10m thiết kế đẹp, đa công năng tiện nghi
Hot!! 19 mẫu thiết kế nhà phố phong cách tân cổ điển nhẹ nhàng cuốn hút

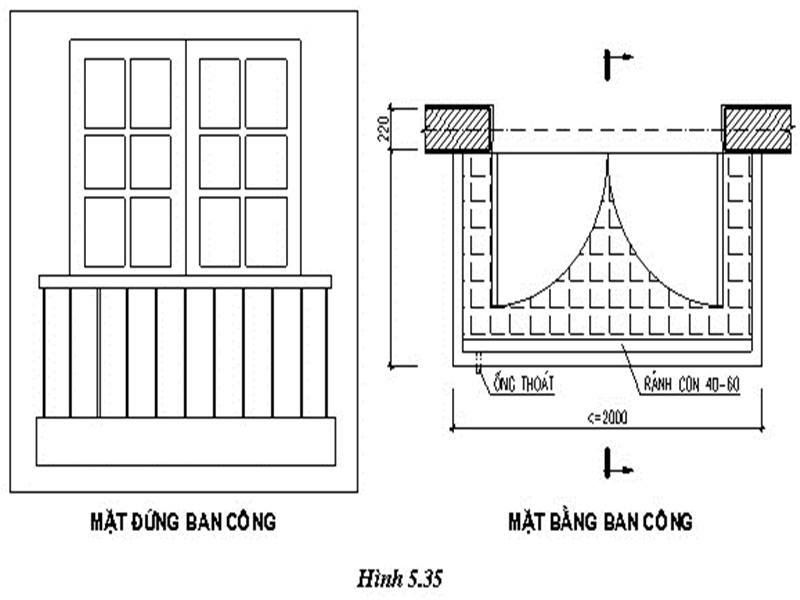

Nguyên tắc bố trí thép sàn ban công
- Thép sàn ban công = thép sàn console, chịu moment âm và lực uốn lớn tại chỗ tiếp giáp với sàn nhà.
- Ban công thường là sàn console (một đầu dính, đầu kia hở), nên thép momen âm rất quan trọng.
Bố trí thép lớp trên & lớp dưới
Thép lớp trên (chịu moment âm)
- Hướng vuông góc với mép ban công (thường là phương ngắn)
- Kéo thép vào sâu trong sàn chính khoảng 1/3 – 1/2 nhịp ban công
Ví dụ: ban công 1,2m thì thép kéo vào sàn 40–60cm
- Sử dụng Ø10 – Ø14, khoảng cách 100–150mm
Thép lớp dưới (chịu moment dương đầu tự do)
- Bố trí theo phương ngắn
- Cắt ngắn hơn, neo tại đầu ban công
- Số lượng ít hơn so với lớp trên
Thép phân bố (theo phương vuông góc)
- Bố trí lớp dưới hoặc giữa 2 lớp
- Dùng Ø6–Ø8, khoảng cách 150–200mm
- Tác dụng: giữ khoảng cách, chống nứt ngang, ổn định kết cấu
>> Xem thêm:
37 Kiểu thiết kế nhà vườn 2 tầng hình chữ L & bản vẽ chi tiết
Lưới thép chịu lực tổng thể
- Tạo thành mạng lưới vuông góc 2 phương
- Thép chính lớp trên – thường là phương ra ban công
- Thép phụ phương còn lại (phân bố lực)
Neo thép và liên kết
- Neo thép chủ lớp trên vào sàn nhà bằng cách uốn móc hoặc hàn với thép sàn chính
- Thép cần có móc neo hoặc kéo dài, đảm bảo không bị tuột thép khi đổ bê tông
Lưu ý kỹ thuật khác:
- Bê tông sàn ≥ M250 (B20) cho kết cấu an toàn
- Chiều dày sàn ban công tối thiểu 100mm
- Chống thấm kỹ bằng lớp chống thấm đàn hồi sau khi đổ bê tông
- Đảm bảo cốt pha chắc chắn, tránh võng sàn khi đổ bê tông
Lưu ý khi bố trí thép sàn ban công
- Ưu tiên bố trí thép lớp trên theo phương ngắn (vuông góc mép ban công) để chịu moment âm tại gối – đây là vị trí chịu lực lớn nhất, dễ nứt nếu thiếu thép.
- Kéo dài thép chủ lớp trên vào sâu trong sàn nhà từ 1/3 đến 1/2 nhịp ban công để đảm bảo liên kết và khả năng chịu lực đúng chuẩn.
- Tuân thủ chiều dày lớp bê tông bảo vệ tối thiểu 25mm ở mặt trên và dưới để chống thấm và bảo vệ thép khỏi ăn mòn, đặc biệt trong điều kiện thời tiết ngoài trời.
- Bố trí thép sàn 2 phương đầy đủ, trong đó thép phương chính chịu lực và thép phương phụ phân bố đều để chống nứt, giữ ổn định cấu kiện.
- Không cắt ngắn hoặc bỏ thép lớp trên, ngay cả khi ban công nhỏ – vì kết cấu console luôn có moment âm lớn tại gối.
- Bố trí khoảng cách giữa các thanh thép hợp lý, thường 100–150mm cho thép chủ, 150–200mm cho thép phân bố, tránh quá thưa gây mất ổn định.
- Cốt pha phải chắc chắn, không võng khi đổ bê tông, vì sàn console thường bị sụp hoặc cong nếu không đỡ kỹ trong quá trình thi công.
- Thép phải được neo chắc chắn vào sàn chính, không hàn tạm, không kê nổi – cần dùng đai thép hoặc neo móc đúng kỹ thuật.
Sai lầm thường gặp khi rải thép sàn ban công
Không bố trí thép lớp trên (chịu moment âm) tại gối nối với sàn nhà
Đây là lỗi nghiêm trọng vì vùng tiếp giáp giữa ban công và sàn chính chịu lực uốn lớn nhất. Thiếu lớp thép này dễ gây nứt gãy sàn chỉ sau một thời gian sử dụng.
Không kéo dài thép vào sâu trong sàn chính
Nhiều đội thi công cắt thép ngắn ngay tại mép ban công, làm giảm liên kết giữa bản sàn và dầm, mất khả năng chịu lực tổng thể, dễ võng hoặc rạn nứt.
Chỉ bố trí thép sàn 1 lớp, không theo yêu cầu kết cấu
Với ban công dạng console hoặc có chiều dài >1m, việc chỉ rải 1 lớp thép dưới là không đủ an toàn, gây nguy cơ mất ổn định cấu kiện.
Bỏ qua hoặc bố trí sai phương thép chủ
Đôi khi rải thép sai phương (dọc theo mép ban công) thay vì vuông góc, dẫn đến không phát huy khả năng làm việc của thép chịu lực, lãng phí vật liệu mà vẫn kém bền.
Khoảng cách giữa các thanh thép quá thưa hoặc quá dày
Không tuân thủ đúng khoảng cách thiết kế (thường 100–150mm) sẽ ảnh hưởng đến khả năng phân bố lực, chống nứt, và ảnh hưởng thẩm mỹ sàn bê tông.
Không đặt kê thép đúng cách (con kê, thanh đỡ)
Làm thép tiếp xúc trực tiếp với ván khuôn, không đủ chiều dày lớp bê tông bảo vệ, dẫn đến rỉ thép, thấm nước và giảm tuổi thọ kết cấu.
Bỏ quên lớp thép mũ hoặc rải sai vị trí
Thép mũ thường là thép gia cường trên mặt bản, nếu bỏ qua sẽ giảm khả năng chống nứt mặt trên – đặc biệt quan trọng ở sàn console.
Thi công không theo bản vẽ kết cấu hoặc tùy tiện thay đổi
Việc không tuân thủ thiết kế kỹ sư đưa ra sẽ làm sai lệch tính toán tải trọng, ảnh hưởng toàn bộ công trình.
Việc đặt thép sàn ban công cần được thực hiện theo nguyên tắc kỹ thuật rõ ràng, phù hợp với chiều cao làm việc của cấu kiện và khả năng chịu lực thực tế. Tùy vào yêu cầu thiết kế, có thể sử dụng thép sàn 1 phương hoặc thép sàn 2 lớp, trong đó lớp thép mũ và thép chịu lực phải được bố trí chính xác để chịu tải trọng tác động trực tiếp lên bản sàn. Khoảng cách giữa các thanh thép cũng cần được tính toán hợp lý để đảm bảo khả năng làm việc của cấu kiện trong suốt vòng đời công trình. Dựa vào từng loại sàn và điều kiện sử dụng, người thiết kế và thi công cần đặc biệt lưu ý đến cách bố trí, neo thép và lớp bê tông bảo vệ để có được một hệ sàn ban công bền vững, an toàn và tối ưu hiệu quả sử dụng lâu dài.
