Cách đi dây điện trong nhà khi xây mới đúng kỹ thuật và an toàn

Trong quá trình xây dựng và thi công nhà ở, việc lắp đặt hệ thống điện trong nhà là một công việc rất quan trọng. Bạn đã biết cách lắp đặt đi dây điện trong nhà sao cho an toàn và đúng kỹ thuật chưa? Hãy tham khảo bài viết dưới đây, Vinavic sẽ hướng dẫn chi tiết cho bạn!

Nếu bạn đang xây nhà hoặc sửa chữa nhà và cần thiết lập hệ thống dây điện, bạn đang chưa hình dung được dây điện đi trong nhà dùng loại nào? Hãy theo dõi bài viết dưới đây để tìm hiểu cách đi dây điện trong nhà một cách an toàn và chính xác nhé!

Sơ đồ đi dây điện trong nhà cấu tạo như thế nào?

• Hệ thống điện trong nhà có cấu trúc khá phức tạp, phụ thuộc vào số lượng thiết bị và nhu cầu sử dụng của gia đình. Dưới đây là các thành phần chính của hệ thống điện trong nhà:
• Mạch chính là mạng điện được phân phối từ công tơ điện vào bên trong ngôi nhà.
• Mạch nhánh là những mạch được tách ra từ mạch chính, hoạt động song song với nhau và có thể điều khiển độc lập. Chức năng của mạch nhánh là cung cấp điện cho các thiết bị.
• Hộp công tơ điện.
• Các thiết bị đóng cắt điện nhằm bảo vệ hệ thống điện trong trường hợp xảy ra sự cố.
• Các thiết bị điện trong nhà.

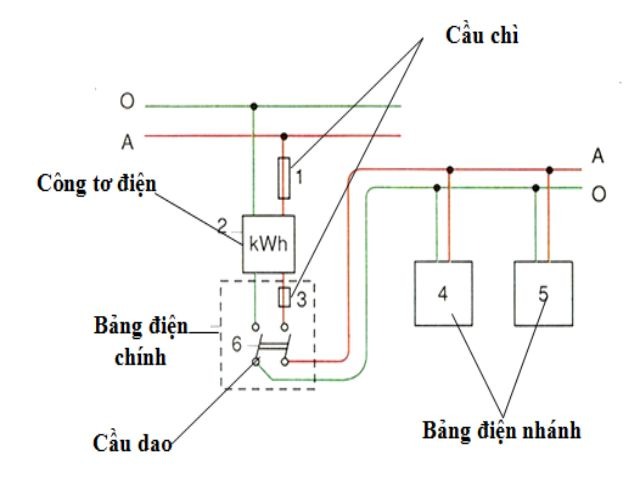

Mạng điện đơn giản

- Mạch điện chính từ mạng điện phân bổ phải đi qua công tơ điện vào nhà.

- Mạch nhánh từ mạch chính rẽ các mạch nhánh sẽ được mắc song song với nhau nhằm có thể điều khiển độc lập, có chức năng cấp điện tới đồ dùng. Ví dụ như các thiết bị đóng cắt và bảo vệ, bảng điện,…

Mạng điện phức tạp

Sơ đồ mạng điện phức tạp bao gồm các phần chính như:

- Hộp phân phối

- Aptomat tổng

- Aptomat nhánh

- Đồ dùng điện

-Ổ điện

Mạng điện đi đường điện trong nhà có đặc điểm gì

Trước khi quyết định lắp đặt hệ thống điện trong nhà, bạn cần tìm hiểu về đặc điểm của mạng điện hiện có. Dưới đây là một số điểm nổi bật mà bạn có thể tham khảo:

• Điện áp của các mạch điện trong nhà thường dao động ở mức 220V hoặc 110V.
• Dòng điện sử dụng trong nhà thường có công suất 15A hoặc 20A.
• Hệ thống điện trong nhà có cấu trúc phân nhánh, bắt đầu từ trạm biến áp, dẫn đến hộp điện, rồi tới các mạch nhánh và chia thành các dây dẫn để kết nối với thiết bị điện như ổ cắm, công tắc và đèn chiếu sáng.
• Để đảm bảo an toàn cho hệ thống điện, cần trang bị các thiết bị bảo vệ như máy ngắt tự động và máy cắt rò điện, nhằm bảo vệ người dùng cũng như các thiết bị điện.
• Mạch điện trong nhà cần duy trì điện áp ổn định để các thiết bị hoạt động hiệu quả và không gây nguy hiểm cho người sử dụng.
• Hệ thống điện trong nhà cần được thiết kế hợp lý để tiết kiệm năng lượng và giảm thiểu lượng điện tiêu thụ hàng ngày.

Một số nguyên tắc đi dây điện trong nhà

Khi lắp đặt dây điện dân dụng trong nhà, bạn cần chú ý những nguyên tắc và tiêu chuẩn đi dây điện trong nhà sau để bảo đảm an toàn cho gia đình:

• Dây dẫn cho các loại đèn trong nhà nên sử dụng dây Cu/PVC 1×1,0mm2.
• Dây dẫn cho các thiết bị có điện áp cao như điều hòa, bình nóng lạnh hay tủ lạnh nên dùng dây Cu/PVC 1×2,5mm2.
• Hệ thống điện trong nhà cần được trang bị các cọc tiếp đất để bảo vệ khỏi sét.
• Tất cả dây dẫn trong sơ đồ điện phải được luồn trong ống SP và đi ngầm trong tường và trần.
• Đường dây điện sinh hoạt không được chồng chéo với đường dây của các loại cáp khác như cáp tín hiệu.
• Tủ điện và hộp kỹ thuật trong nhà nên được lắp đặt cách mặt sàn 1,4m. Công tắc đèn cách mặt sàn 1,2m và ổ cắm phải đặt cách mặt sàn 0,4m.
• Dây dẫn chờ cho cục lạnh điều hòa cần đặt cách mái trần 0,4m, trong khi cục nóng điều hòa phải cách tường dưới 0,2m.

Các loại ống phổ biến để đi dây điện hiện nay

• Ống vuông luồn dây điện
• Ống gen ruột gà
• Ống nhựa cứng
• Ống thép IMC
• Đi dây điện nổi.

Hướng dẫn cách đi dây điện trong nhà an toàn và đúng kỹ thuật

Hiện tại, có hai phương pháp lắp đặt dây điện trong nhà là đi dây nổi và đi dây âm tường. Mỗi phương pháp đều có những lợi ích và hạn chế riêng. Do đó, tùy thuộc vào điều kiện thực tế của từng ngôi nhà cũng như sở thích của chủ nhà, bạn nên chọn cách lắp đặt dây điện phù hợp nhất.

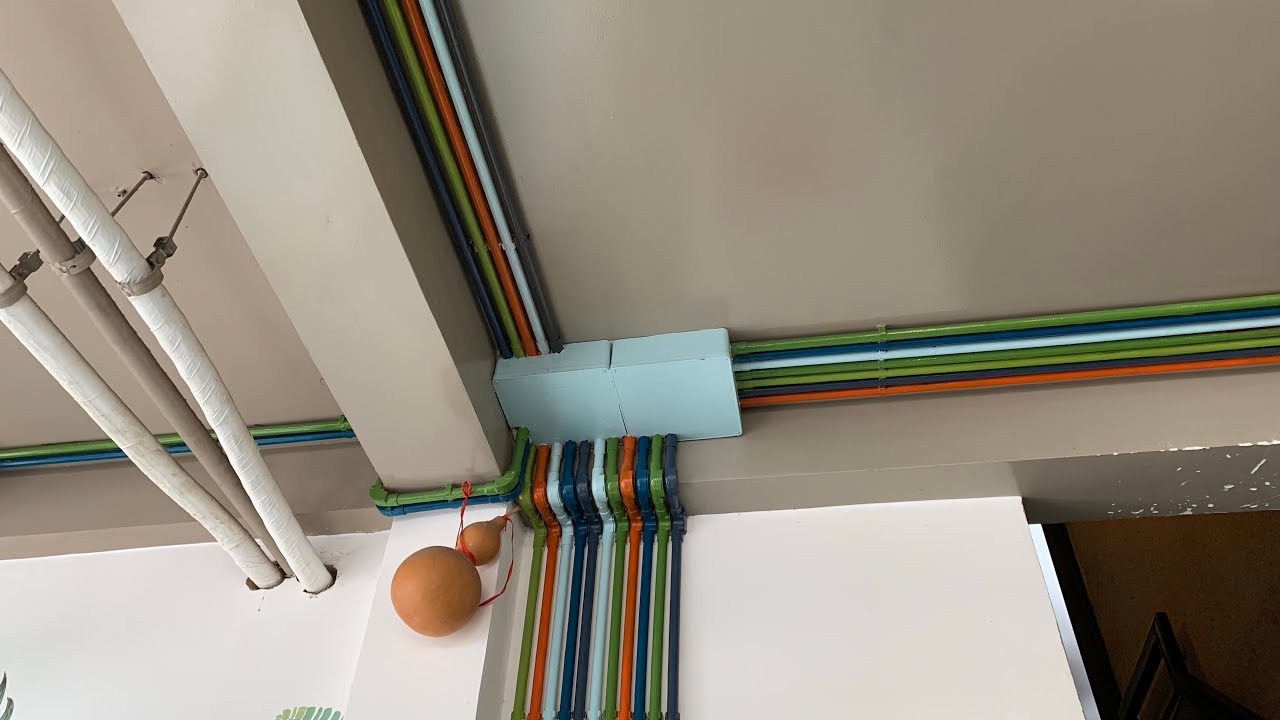

Cách đi dây điện nổi trong nhà

Đi dây điện nổi là phương pháp lắp đặt hệ thống dây điện trên bề mặt tường hoặc trần nhà. Thông thường, dây điện sẽ được cho vào ống gen nhựa để đảm bảo an toàn. Dưới đây là hướng dẫn chi tiết về cách đi dây điện nổi trong nhà:

Bước 1: Cần xác định vị trí đi đường dây điện nổi

Bạn có thể nhờ kỹ thuật viên thiết kế sơ đồ mạch điện trong nhà. Sau đó, dựa vào sơ đồ đã vẽ, bạn sẽ tiến hành đi dây điện cho phù hợp.

Bước 2: Lựa chọn loại ống đi dây điện

Bạn cần lựa chọn loại ống luồn dây thích hợp với nhu cầu sử dụng và ngân sách của mình. Dưới đây là ba loại ống để bạn tham khảo: ống vuông, ống tròn và ống thép.

Bước 3: Đi luồn dây điện vào ống

Bạn nên luồn dây dẫn điện vào ống đã được lắp đặt trên tường hoặc trần nhà mà bạn đã chọn ở bước 2.

Bước 4: Kiểm tra toàn bộ hệ thống mạch điện

Sau khi hoàn tất việc đi dây điện nổi, bạn cần kết nối với nguồn điện để kiểm tra xem hệ thống dây dẫn có hoạt động ổn định hay không. Nếu có vấn đề xảy ra, bạn hãy ngắt kết nối và điều chỉnh lại.

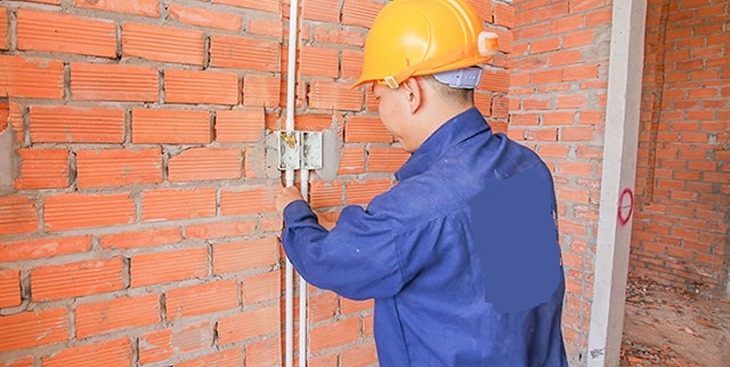

Cách đi dây điện âm tường trong nhà

Để lắp đặt dây điện âm tường trong nhà một cách chính xác và đúng kỹ thuật, bạn cần thực hiện theo các bước sau:

Bước 1: Cần xác định vị trí các thiết bị trong nhà

Trước tiên, bạn cần xác định vị trí của các thiết bị như tủ lạnh, tivi, điều hòa, quạt điện… Từ đó, bạn sẽ vẽ sơ đồ để bố trí dây dẫn cho hợp lý.

Bước 2: Phác thảo sơ đồ đi dây điện trong nhà âm tường

Với hệ thống điện âm tường, bạn cần lập một sơ đồ kỹ thuật. Sơ đồ này sẽ giúp bạn tính toán được đường đi của dây sao cho phù hợp, tiết kiệm chi phí và đáp ứng nhu cầu sử dụng điện trong gia đình.

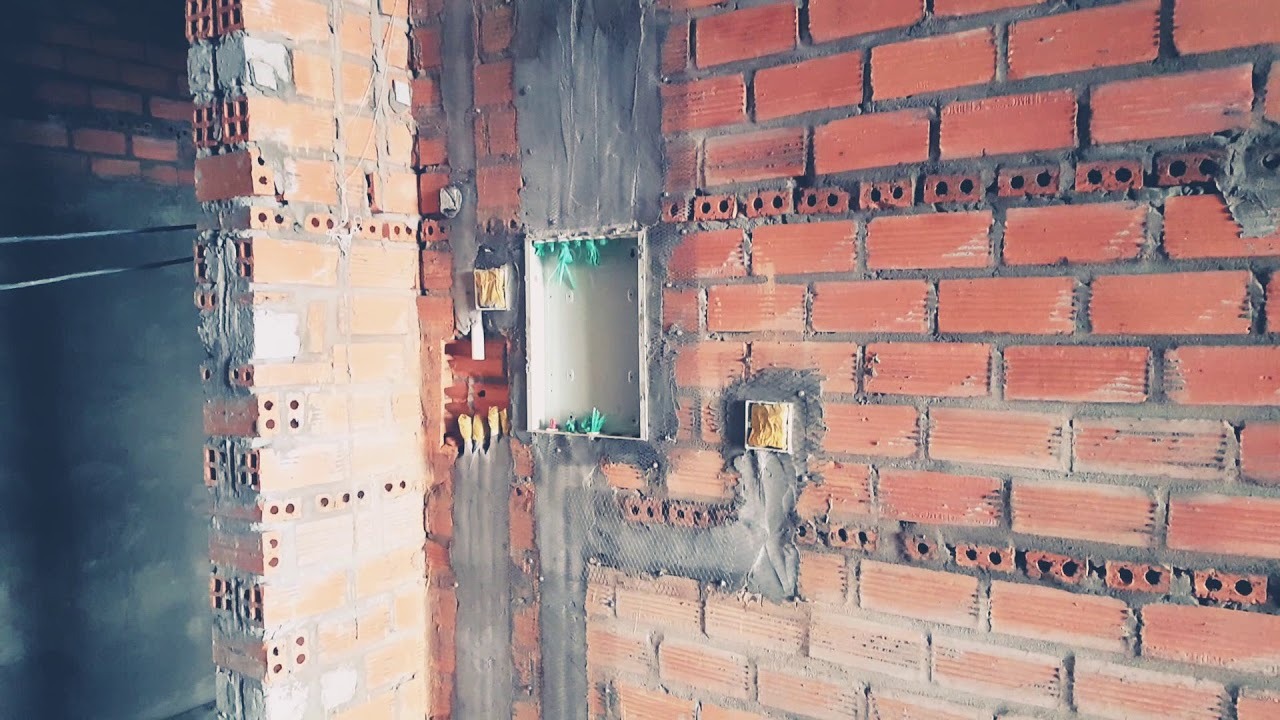

Bước 3: Tạo rãnh trên tường hoặc trần nhà

Dựa vào sơ đồ kỹ thuật đã có, bạn hãy dùng bút hoặc phấn để đánh dấu đường đi của dây điện trên tường hoặc trần. Sau đó, sử dụng khoan điện và máy cắt để tạo rãnh.

Bước 4: Lắp đặt ống luồn dây dẫn trên tường

Bạn hãy đặt các ống luồn dây vào những rãnh đã tạo sẵn. Tiếp theo, cố định các ống này bằng dây kẽm hoặc kẹp giữ chuyên dụng.

Bước 5: Luồn dây dẫn vào bên trong ống

Tiếp theo, bạn nên luồn dây điện vào bên trong ống. Thông thường, việc này sẽ được thực hiện trước khi gắn ống lên rãnh tường.

Bước 6: Kiểm tra và nghiệm thu

Sau khi hoàn tất các bước trên, bạn nên bật nguồn điện để kiểm tra xem hệ thống hoạt động tốt hay không. Nếu mọi thứ ổn, hãy dùng hồ để trám các rãnh và sơn phủ lên trên để hoàn thiện.

Hy vọng rằng với cách đi dây điện trong nhà an toàn mà Vinavic cung cấp, bạn sẽ có thêm nhiều kiến thức hữu ích để sử dụng điện một cách an toàn hơn.
