Tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật của Vinavic
- 1. Tại sao nghiệm thu ván khuôn đúng kỹ thuật lại quan trọng?
- 2. Tiêu chuẩn nghiệm thu ván khuôn móng
- 3. Tiêu chuẩn nghiệm thu ván khuôn đà kiềng
- 4. Tiêu chuẩn nghiệm thu cốp pha cột
- 5. Tiêu chuẩn nghiệm thu ván khuôn dầm, sàn
- 6. Tiêu chuẩn kiểm tra và nghiệm thu công tác lắp dựng cốp pha và đà giáo
- 7. Ưu điểm khi thi công ván khuôn tại Vinavic
Nghiệm thu ván khuôn là bước kiểm tra bắt buộc trước khi đổ bê tông, nhằm đảm bảo cốp pha đúng kỹ thuật, an toàn và thẩm mỹ. Công tác này giúp phát hiện sớm sai sót, nâng cao chất lượng và hiệu quả thi công. Dưới đây là tiêu chuẩn nghiệm thu ván khuôn móng do Vinavic áp dụng
Biện pháp thi công ván khuôn cột đảm bảo chất lượng công trình
Hướng dẫn cách tính và lắp đặt ván khuôn dầm sàn chuẩn nhất
Sàn Deck là gì? Biện pháp thi công sàn deck chuẩn kỹ thuật từ A-Z
Sức chịu tải của 1m2 sàn bê tông cốt thép được bao nhiêu tấn
Tại sao nghiệm thu ván khuôn đúng kỹ thuật lại quan trọng?
Nghiệm thu ván khuôn không chỉ là một bước bắt buộc mà còn mang tính quyết định đến chất lượng kết cấu bê tông. Những lý do quan trọng gồm:
- Đảm bảo kết cấu bê tông đúng kích thước thiết kế
- Hạn chế rủi ro rụng khuôn, sập đổ, gây tai nạn
- Giảm lãng phí bê tông do rò rỉ, sai hình dáng
- Tăng tính bền vững và tuổi thọ công trình

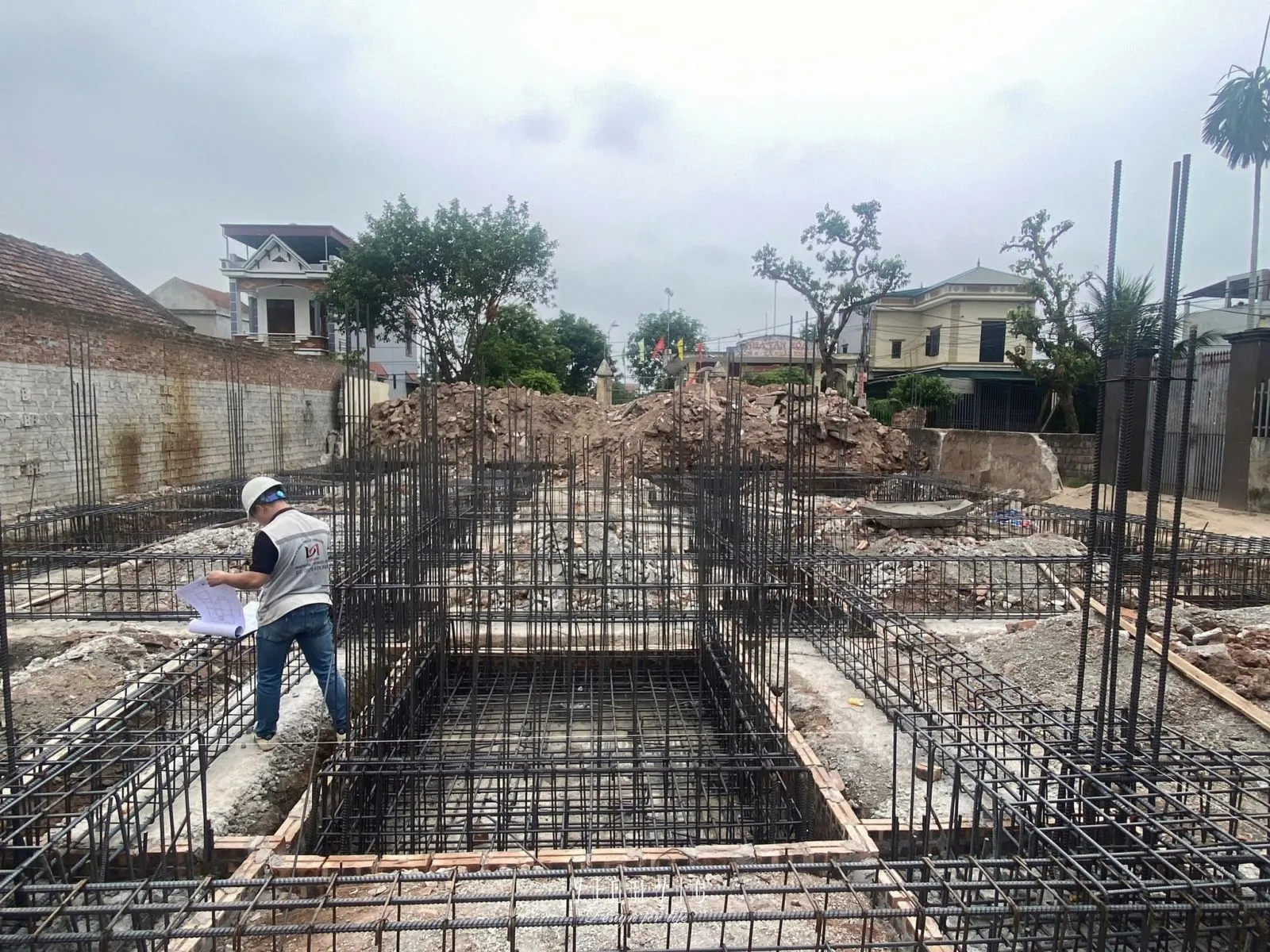

Tiêu chuẩn nghiệm thu ván khuôn móng
- Kích thước và tim trục: Kiểm tra theo bản vẽ, sai số cho phép ±15mm.
- Căng dây kiểm tra trục: Đảm bảo móng thẳng và đúng vị trí.
- Cùm khóa cổ móng: Dùng thép D6, khoảng cách 50cm, lắp cả trên và dưới móng.
- Dầm dọc đôi: Nếu không dùng cùm, phải chống tăng giữa hai dầm.
- Thành biên móng băng: Lắp chắc chắn, khóa đà dọc bằng thanh đứng.
- Gông đà góc: Gia cố kỹ 4 góc dầm ngang – dầm dọc.
- Chân móng: Gông 4 góc và chống tăng nối giữa 2 chân móng song song.

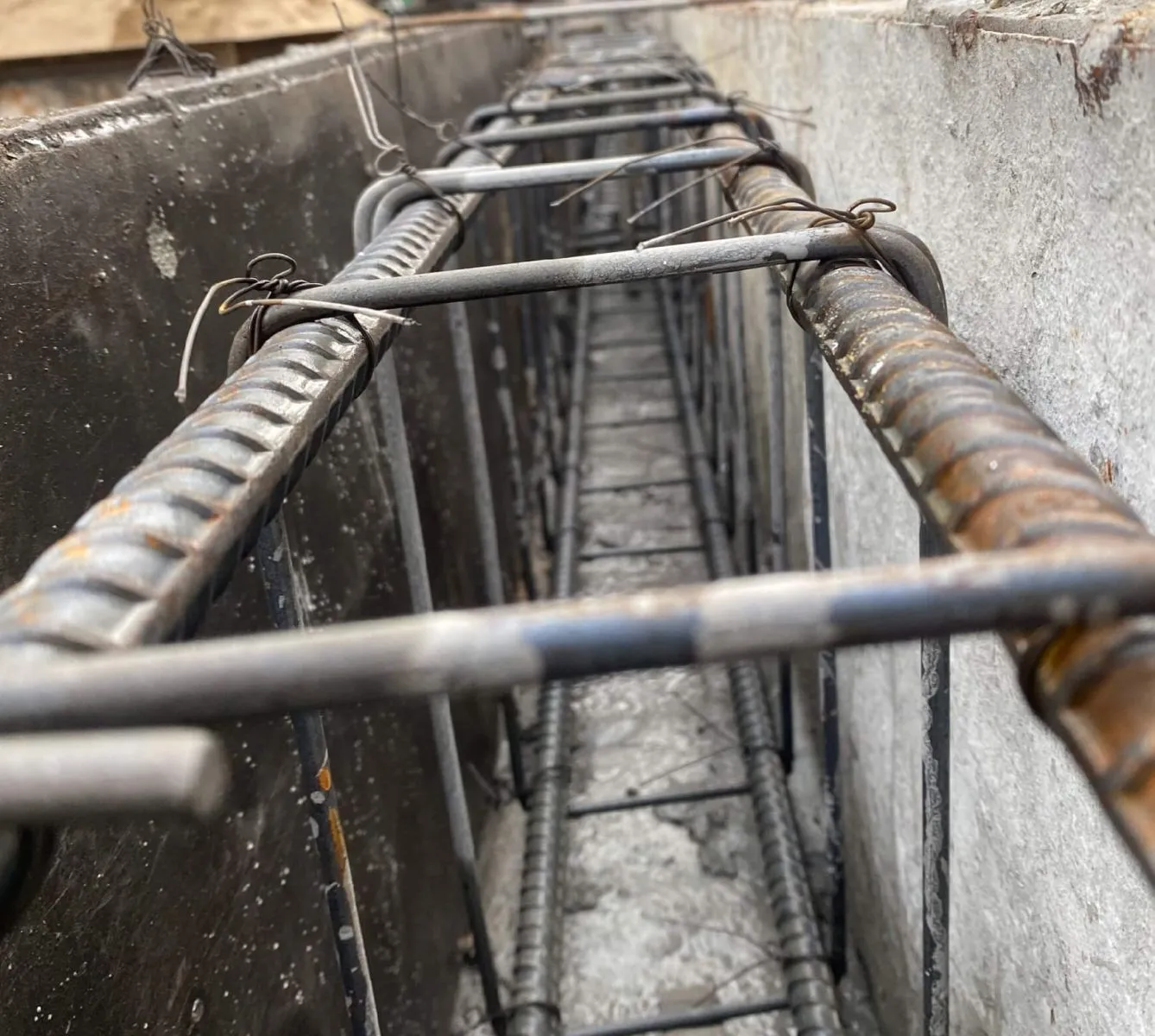

Tiêu chuẩn nghiệm thu ván khuôn đà kiềng
Ván khuôn đà kiềng cần được lắp đặt chắc chắn, đúng kỹ thuật và chuẩn theo thiết kế. Vinavic kiểm tra theo các tiêu chuẩn sau:
- Kích thước và tim trục: Đúng bản vẽ, sai số kích thước ≤ ±10mm.
- Căng dây dóng trục: Đảm bảo đà thẳng và đúng vị trí.
- Cùm khóa đà kiềng: Thép D6, khoảng cách 50cm, lắp cả trên và dưới.
- Kiểm tra bề rộng đà kiềng: Đo chính xác theo bản thiết kế.
- Gông đà 4 góc: Bổ sung gông chéo vát góc, đảm bảo liên kết cứng vững.

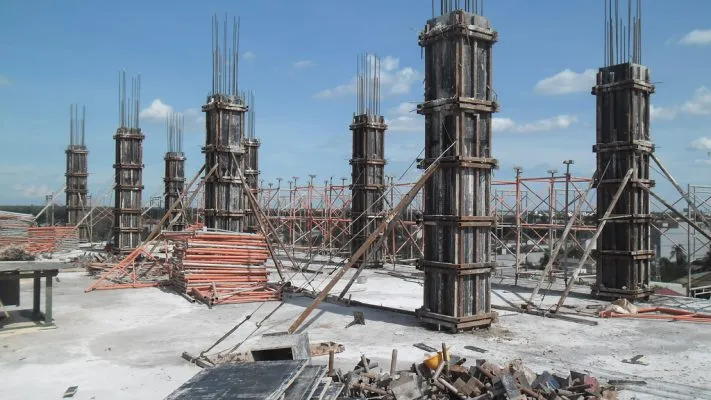

Tiêu chuẩn nghiệm thu cốp pha cột
Trước khi đổ bê tông, ván khuôn cột cần được kiểm tra kỹ lưỡng để đảm bảo đúng kích thước, thẳng đứng và an toàn. Vinavic áp dụng các tiêu chuẩn sau:
- Kích thước cột: Đúng bản vẽ thiết kế.
- Bề mặt ván khuôn: Không cong, lồi lõm làm sai hình dáng trụ.
- Khóa chốt: Đầy đủ, đặc biệt với ván khuôn sắt, tránh bung khi đổ bê tông.
- Mí nối: Kín khít, không rò rỉ bê tông.
- Trụ kẹp: Lót bạt hoặc xốp tránh bám dính.
- Chân cột: Khóa chắc chắn để chống bung.
- Tyren & gông: Gông đặt đúng khoảng cách theo tiết diện cột.
- Cây chống: Bố trí tại chân – giữa – đầu cột để giữ cố định.
- Độ thẳng đứng: Sai số cho phép ≤ ±5mm.

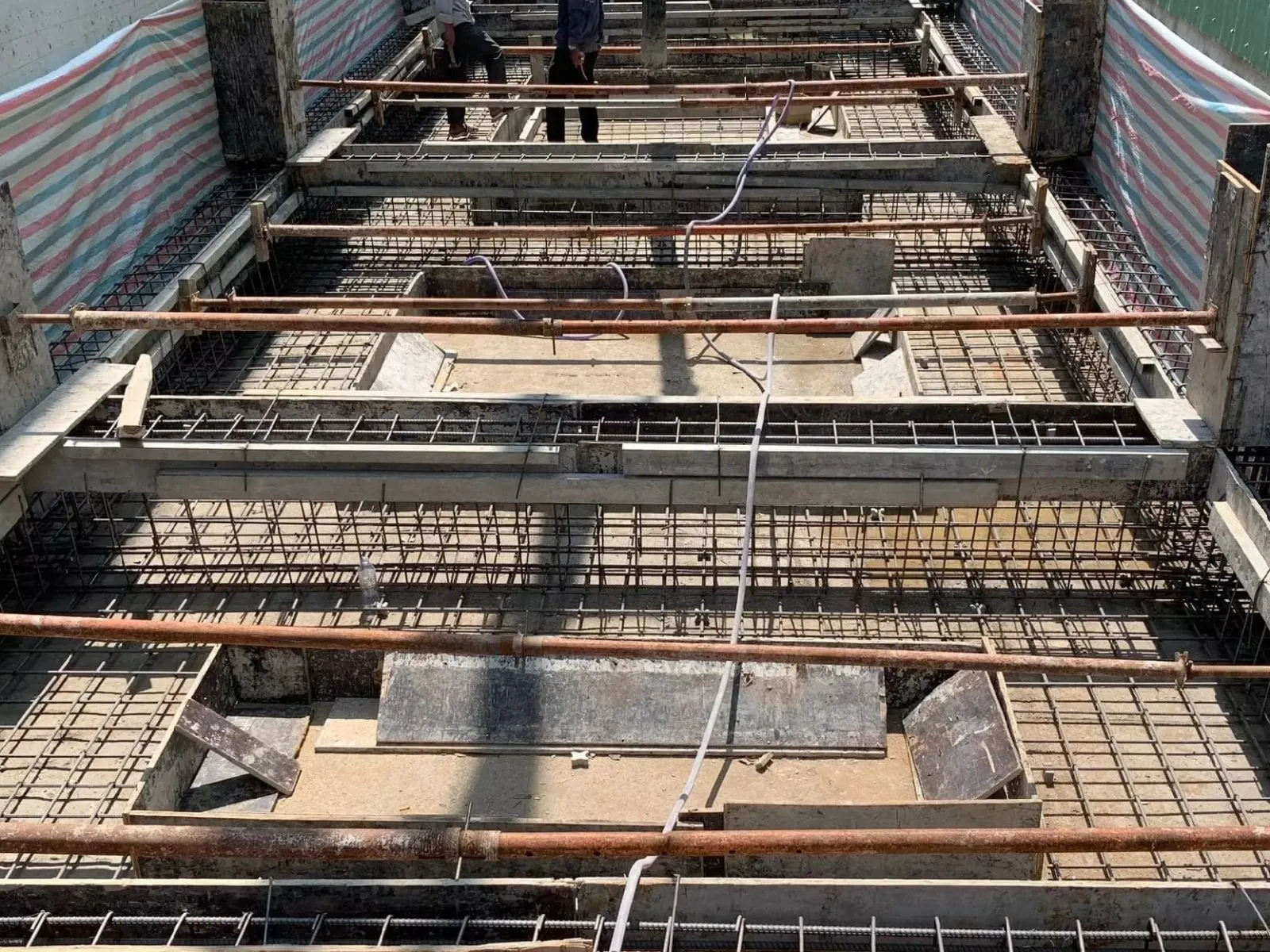

Tiêu chuẩn nghiệm thu ván khuôn dầm, sàn
Việc nghiệm thu ván khuôn dầm, sàn, cầu thang giúp đảm bảo kết cấu đúng kỹ thuật, không cong vênh, đủ độ cứng và đúng thiết kế trước khi đổ bê tông.
Ván khuôn dầm
- Kiểm tra cao độ & tim trục: Đúng theo bản vẽ thiết kế.
- Kích thước lọt lòng dầm: Chính xác từng chiều.
- Ván lót chống nền tầng 1: Bảo vệ nền khi đặt cây chống.
- Khoảng cách cây chống: Dầm 400: 60cm, Dầm 300–350: 70–80cm
- Cùm gông đáy dầm: Thép D6, khoảng cách 40cm.
- Gông thành trên dầm biên: Thép D6 buộc vào sàn, khoảng 40–50cm.
Ván khuôn sàn, cầu thang
- Kích thước, vị trí ván khuôn: Sàn dương, sàn âm 1–2 lớp đúng thiết kế.
- Cầu thang:Cốt bậc đầu và cuối đúng cao độ hoàn thiện. Hạn chế tăng chiều dày lớp xi măng hoàn thiện (li mông)
- Hệ đà: Đà phụ (thép hộp) trực tiếp lên ván sàn, cách nhau 50–60cm,Đà chính kê đà phụ, cách nhau 100–125cm, đặt theo chiều đứng
- Cây chống tăng:Đặt đúng tâm đà chính, khoảng cách 80cm
- Mí nối: Kín khít, bề mặt bằng phẳng.
- Gia cố góc: Gông chéo 4 góc ô thông tầng, hộp kỹ thuật, lỗ thăm mái.
- Chi tiết nhỏ: Vị trí đổ gờ, đóng đinh, điểm kết nối ván sàn và dầm.
Trong quá trình nghiệm thu, Vinavic lập biên bản có đầy đủ chữ ký của tư vấn giám sát, nhà thầu và chủ đầu tư trước khi cho phép đổ bê tông

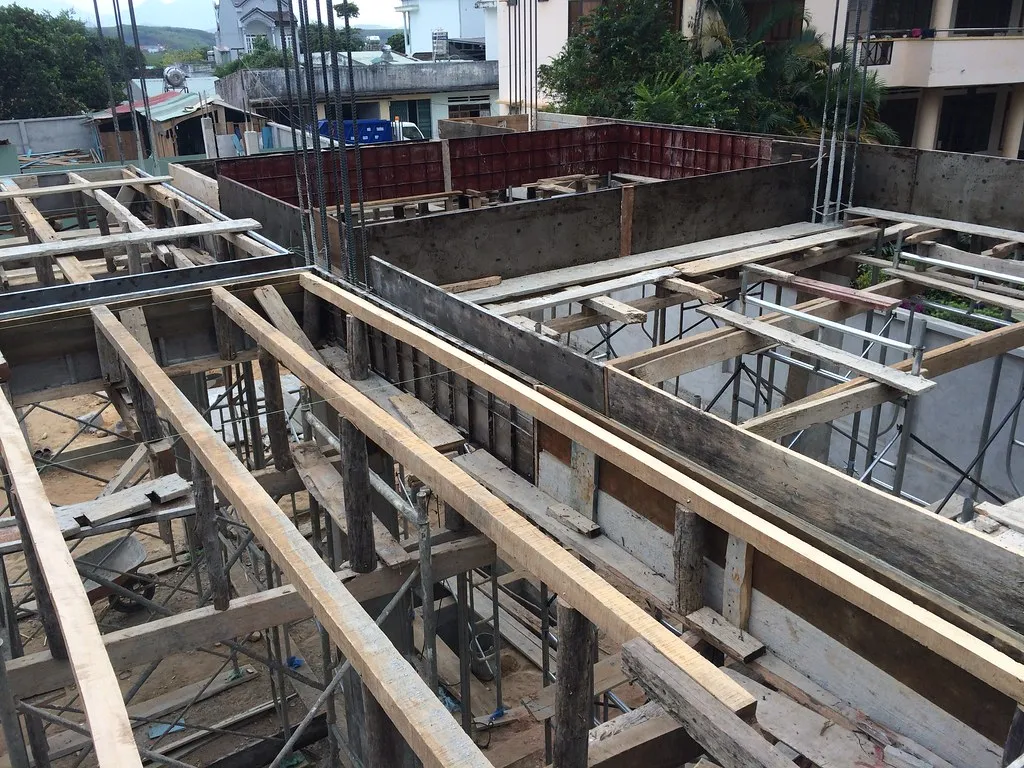

Tiêu chuẩn kiểm tra và nghiệm thu công tác lắp dựng cốp pha và đà giáo
Tiêu chuẩn nghiệm thu ván khuôn cốt pha đã lắp dựng
| Các yêu cầu kiểm tra | Phương pháp kiểm tra | Kết quả kiểm tra |
|---|---|---|
| Hình dáng và kích thước | Bằng mắt, đo bằng thước có chiều dài thích hợp | Phù hợp với kết cấu của thiết kế |
| Kết cấu cốp pha | Bằng mắt | Đảm bảo theo quy định của điều 3.3.3 |
| Độ phẳng giữa các tấm ghép nối | Bằng mắt | Mức độ gồ ghề giữa các tấm 3mm |
| Độ kín, khít giữa các tấm cốp pha, giữa cốp pha và mặt nền | Bằng mắt | Cốp pha được ghép kín, khít, đảm bảo không mất nước xi măng khi đổ và đầm bê tông |
| Chi tiết chôn ngầm và đặt sẵn | Xác định kích thước, vị trí và số lượng bằng các phương tiện thích hợp | Đảm bảo kích thước, vị trí và số lượng theo quy định |
| Chống dính cốp pha | Bằng mắt | Lớp chống dính phủ kín các mặt cốp pha tiếp xúc với bê tông |
| Vệ sinh bên trong cốp pha | Bằng mắt | Không còn rác, bùn đất và các chất bẩn khác bên trong cốp pha |
| Độ nghiêng, cao độ và kích thước cốp pha | Bằng mắt, máy trắc đạc và các thiết bị phù hợp | Không vượt quá các trị số ghi trong bảng 2 |
| Độ ẩm của cốp pha gỗ | Bằng mắt | Cốp pha gỗ đã được tưới nước trước khi đổ bê tông |
Tiêu chuẩn nghiệm thu đà giáo đã lắp dựng
| Các yêu cầu kiểm tra | Phương pháp kiểm tra | Kết quả kiểm tra |
|---|---|---|
| Kết cấu đà giáo | Bằng mắt, dùng tay lắc mạnh các cột chống, các nêm ở từng cột chống | Đà giáo được lắp dựng đảm bảo kích thước, số lượng và vị trí theo thiết kế |
| Cột chống đà giáo | Bằng mắt, dùng tay lắc mạnh các cột chống, các nêm ở từng cột chống | Cột chống, được kê, đệm và đặt lên trên nền cứng, đảm bảo ổn định |
| Độ cứng và ổn định | Bằng mắt, đo đối chiếu với thiết kế đà giáo | Cột chống được giằng chéo và giằng ngang đủ số lượng, kích thước và vị trí theo thiết kế |
Tên sai lệch và Mức cho phép (mm)
| Tên sai lệch | Mức cho phép (mm) |
|---|---|
| 1. Khoảng cách giữa các cột chống cốp pha, cấu kiện chịu uốn và khoảng cách giữa các trụ đỡ giằng ổn định, neo và cột chống so với khoảng cách thiết kế | |
| a) Trên mỗi mét dài | 25 |
| b) Trên toàn bộ khẩu độ | 75 |
| 2. Sai lệch mặt phẳng, cốp pha và các đường giao nhau của chúng so với chiều thẳng đứng hoặc độ nghiêng thiết kế | |
| a) Trên mỗi mét dài | 5 |
| b) Trên toàn bộ chiều cao của kết cấu: | |
| – Móng | 20 |
| – Tường và cột đổ tấm sàn toàn khối có chiều cao dưới 5m | 10 |
| – Tường và cột đổ tấm sàn toàn khối có chiều cao trên 5m | 15 |
| – Cột khung có liên kết bằng dầm | 10 |
| – Dầm và vòm | 5 |
| 3. Sai lệch trục cốp pha so với thiết kế | |
| a) Móng | 15 |
| b) Tường và cột | 8 |
| c) Dầm xà và vòm | 10 |
| d) Móng dưới các kết cấu thép | Theo quy định của thiết kế |
| 4. Sai lệch trục cốp pha trượt, cốp pha leo và cốp pha di động so với trục công trình | 10 |
Ưu điểm khi thi công ván khuôn tại Vinavic
Tại Vinavic – đơn vị thiết kế và thi công trọn gói, tiêu chuẩn nghiệm thu ván khuôn được thiết lập theo hệ thống kiểm soát chất lượng nghiêm ngặt, phù hợp với các quy chuẩn quốc gia và tiêu chí an toàn công trình. Vinavic luôn dẫn đầu trong thi công ván khuôn nhờ các điểm nổi bật:
- Sử dụng coppha nhựa, coppha phủ phim nhập khẩu chất lượng cao
- Tự thiết kế hệ ván khuôn tối ưu thi công và tiết kiệm chi phí
- Kết hợp phần mềm mô phỏng dựng ván 3D – Revit/BIM
- Đội ngũ thi công & giám sát nội bộ chuyên nghiệp
Qua bài viết trên, Vinavic hy vọng mang đến cho quý khách cái nhìn rõ ràng hơn về vai trò và quy trình kiểm soát thi công cốp pha đúng chuẩn kỹ thuật.
