Hướng dẫn cách tính và lắp đặt ván khuôn dầm sàn chuẩn nhất
Khi nhắc đến quá trình thi công bê tông, một trong những yếu tố quan trọng nhất nhưng thường bị bỏ qua chính là ván khuôn sàn. Đây là hệ thống giúp định hình, nâng đỡ và quyết định độ phẳng, chắc chắn cho mỗi tấm sàn trong công trình xây dựng. Bài viết hôm nay Vinavic sẽ cùng bạn tìm hiểu kỹ hơn về cấu tạo, ứng dụng và biện pháp thi công ván khuôn sàn chuẩn nhất nhé!
Ván khuôn sàn là gì?
Ván khuôn sàn còn có tên gọi khác là cốt pha sàn đây là hệ thống khuôn tạm được dùng để định hình và giữ bê tông sàn trong quá trình thi công.
Sau khi đổ bê tông đạt đủ cường độ thì hệ ván khuôn sẽ được tháo dỡ. Đây là yếu tố then chốt đảm bảo chất lượng và độ phẳng, độ an toàn của sàn bê tông trong những công trình xây dựng.
Ngoài ra ván khuôn sàn còn có một số ưu điêm nổi bật sau:
- Tăng độ chính xác và thẩm mỹ của kết cấu bê tông.
- Rút ngắn công tác thi công.
- Giảm chi phí nhân công và nguyên vật liệu.
- Đảm bảo an toàn lao động trong quá trình đổ bê tông.
- Giúp bê tông không bị biến dạng, hình dáng thẩm mỹ đúng các bước theo thiết kế.
Xây nhà nên làm móng đơn hay móng băng & cách phân biệt

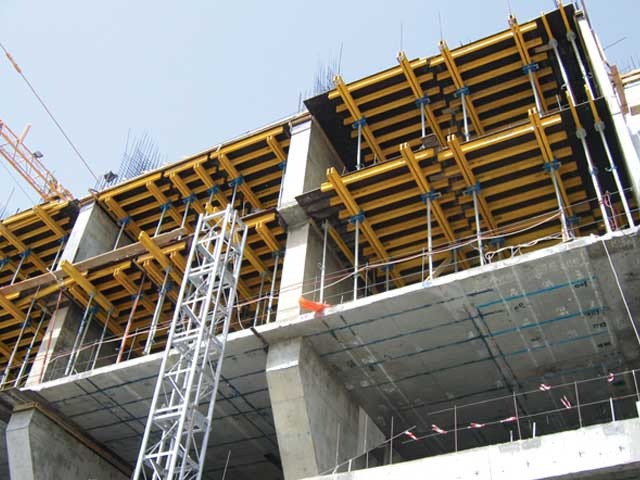

Cấu tạo của ván khuôn sàn
Một hệ ván khuôn sàn thường có cấu tạo các thành phần chính như sau:
- Tấm mặt ván khuôn: Tiếp xúc trực tiếp với bê tông có thể được làm từ ván ép phủ phim, thép, nhôm hoặc nhựa composite.
- Đà ngang (dầm phụ): Nâng đỡ trực tiếp tấm mặt, thường là gỗ, sắt hộp hoặc dầm thép nhẹ
- Đà chính: Chịu tải từ đà ngang và truyền lực xuống cột chống
- Cột chống: Có thể là giàn giáo khung, cột gỗ. Đây là bộ phận quan trọng đảm bảo tính ổn định và an toàn của bộ hệ.
Các loại ván khuôn sàn phổ biến hiện nay
Hiện nay trên thị trường có nhiều loại ván khuôn sàn và chủ yếu các công trình xây dựng hay sử dụng những loại sau:
Ván khuôn sàn truyền thống
- Sử dụng ván gỗ, tre hoặc gỗ kết hợp sắt hộp.
- Giá rẻ, dễ gia công, nhưng độ bền không cao và khó tái sử dụng nhiều lần.
Ván khuôn thép
- Cứng, chịu lực tốt, có thể tái sử dụng nhiều lần.
- Phù hợp cho công trình lớn, cao tầng.
Ván khuôn nhôm
- Trọng lượng nhẹ, dễ vận chuyển và lắp đặt.
- Tuổi thọ cao, chi phí đầu tư ban đầu lớn nhưng tiết kiệm về lâu dài.
Ván khuôn nhựa (cốp pha nhựa)
- Không thấm nước, dễ vệ sinh, độ chính xác cao.
- Phù hợp với thi công nhà ở, dân dụng, có thể tái sử dụng đến 50–60 lần.
Ứng dụng của ván khuôn sàn
Ván khuôn sàn được dùng hầu hết trong những công trình xây dựng như:
- Nhà ở dân dụng.
- Chung cư, cao ốc văn phòng.
- Nhà xưởng công nghiệp.
- Cầu đường và các công trình hạ tầng.
Biện pháp thi công ván khuôn dầm sàn
Thi công ván khuôn dầm sàn bao gồm những bước cơ bản sau:
Chuẩn Bị Trước Thi Công
- Cần kiểm tra mặt bằng sau cho bằng phẳng, sạch sẽ, đủ khả năng chịu lực
- Các vật liệu cần được tập kết đầy đủ như gỗ, sắt hộp, cây chống,....
- Dọn dẹp xử lý nền móng để đảm bảo không có lún nứt, trượt trong khi thi công cốp pha dầm sàn
- Lấy dấu cao độ đáy dầm, đáy sàn bằng may laser hoặc thủy bình.
Lắp Đặt Hệ Chống Dàn Giáo
- Dùng cây chống tăng, giáo chống sàn hoặc cột gỗ đặt theo sơ đồ chịu lực.
- Khoảng cách giữa các cây chống từ 1.0 – 1.5m (tùy theo tải trọng và vật liệu sàn).
- Dùng giằng chéo, giằng ngang để đảm bảo ổn định, không xê dịch khi đổ bê tông.

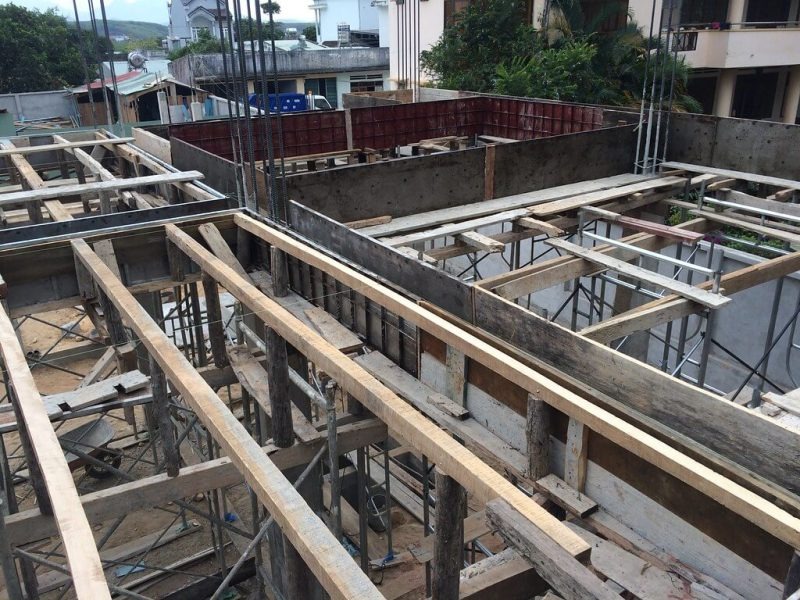

Thi Công Ván Khuôn Dầm
- Đặt ván đáy dầm theo đúng cao độ và kích thước thiết kế.
- Cố định bằng đà ngang và cây chống, kiểm tra độ thẳng và độ võng.
- Lắp ván thành dầm bằng ván phủ phim hoặc gỗ, cố định chắc chắn.
- Dùng thanh giằng và khóa chéo để đảm bảo thành dầm không bị phình khi đổ bê tông.
Thi Công Ván Khuôn Sàn
- Đặt ván khuôn mặt sàn lên hệ dầm phụ, dầm chính.
- Liên kết bằng đinh vít hoặc chốt khóa, tránh khe hở gây rò rỉ vữa.
- Kiểm tra độ phẳng và độ dốc nếu có (thường 0.5 – 1% để thoát nước).
- Dùng dầu chống dính lên bề mặt ván khuôn để dễ tháo dỡ và bảo vệ mặt sàn bê tông.
Kiểm Tra & Nghiệm Thu Trước Khi Đổ Bê Tông
- Kiểm tra cao độ, độ phẳng, độ ổn định toàn bộ hệ ván khuôn.
- Kiểm tra khe hở, mối nối giữa các tấm ván.
- Đảm bảo toàn bộ hệ đỡ không bị xê dịch khi thi công cốt thép.
Tháo Dỡ Ván Khuôn
Chỉ được tháo khi bê tông đạt cường độ theo yêu cấu sau:
- Dầm và sàn sau 14 - 21 ngày
- Tháo dỡ theo nguyên tắc từ trên xuống dưới và từ xa vào gần
- Bảo dưỡng, vệ sinh và lưu kho các tấm ván khuôn để tái sử dụng.
Cách tính khối lượng ván khuôn sàn
Tính toán khối lượng ván khuôn sàn là bước quan trọng để bóc khối lượng thi công, lập dự toán hay chuyển bị vật tư thi công sàn bê tông.
Công thức tính khối lượng ván khuôn sàn được tính bằng m2
Khối lượng ván khuôn sàn = Diện tích mặt dưới sàn bê tông
>> Khối lượng ván khuôn sàn = chiều dài sàn x chiều rộng sàn
Ví dụ: Một sàn bê tông có kích thước 10m × 20m
Khối lượng ván khuôn sàn = 10 × 20 = 200 m²
Thời gian tháo dỡ ván khuôn dầm sàn mất bao lâu?
Việc tháo dỡ ván khuôn dầm sàn cần tuân theo quy định nghiêm ngặt để đảm bảo bê tông đủ cường độ chịu lực và an toàn thi công. Thời gian tháo phụ thuộc vào:
- Loại cấu kiện (dầm, sàn, cột…),
- Kích thước nhịp (khoảng cách giữa các gối đỡ),
- Điều kiện thời tiết,
- Loại xi măng và phụ gia sử dụng.
Theo tiêu chuẩn VN thì thời gian tháo rỡ quy định như sau:
- Ván khuôn sàn ≤ 2m khoảng 7 ngày
- Ván khuôn sàn > 2m khoảng 14 ngày
- Ván khuôn dầm, bản kê 2 phía khoảng từ 14-21 ngày
- Cột, tường, mặt bên 1 - 2 ngày
Ván khuôn sàn là một phần không thể thiếu trong hệ cốp pha, chịu trách nhiệm truyền tải trọng của bê tông tươi xuống hệ chống đỡ bên dưới. Cấu tạo hợp lý và lựa chọn đúng loại ván khuôn là yếu tố quyết định đến sự an toàn và chất lượng sàn bê tông. Nếu bạn yêu thích những bài viết của Vinavic thì bạn hãy theo dõi ngay chúng tôi qua website: https://vinavic.vn/
