Hướng dẫn cách bố trí thép sàn phi 10 chuẩn kỹ thuật

Cẩm nang xây nhà
0
294
vinavic - 07/01/2025

Xây nhà là quá trình dài với nhiều công đoạn, yêu cầu gia chủ hiểu rõ từng bước để quản lý tốt. Kiến thức về vật liệu và thi công giúp giám sát công trình hiệu quả. Dưới đây là cách bố trí thép sàn phi 10 đúng tiêu chuẩn, cùng theo dõi nhé!

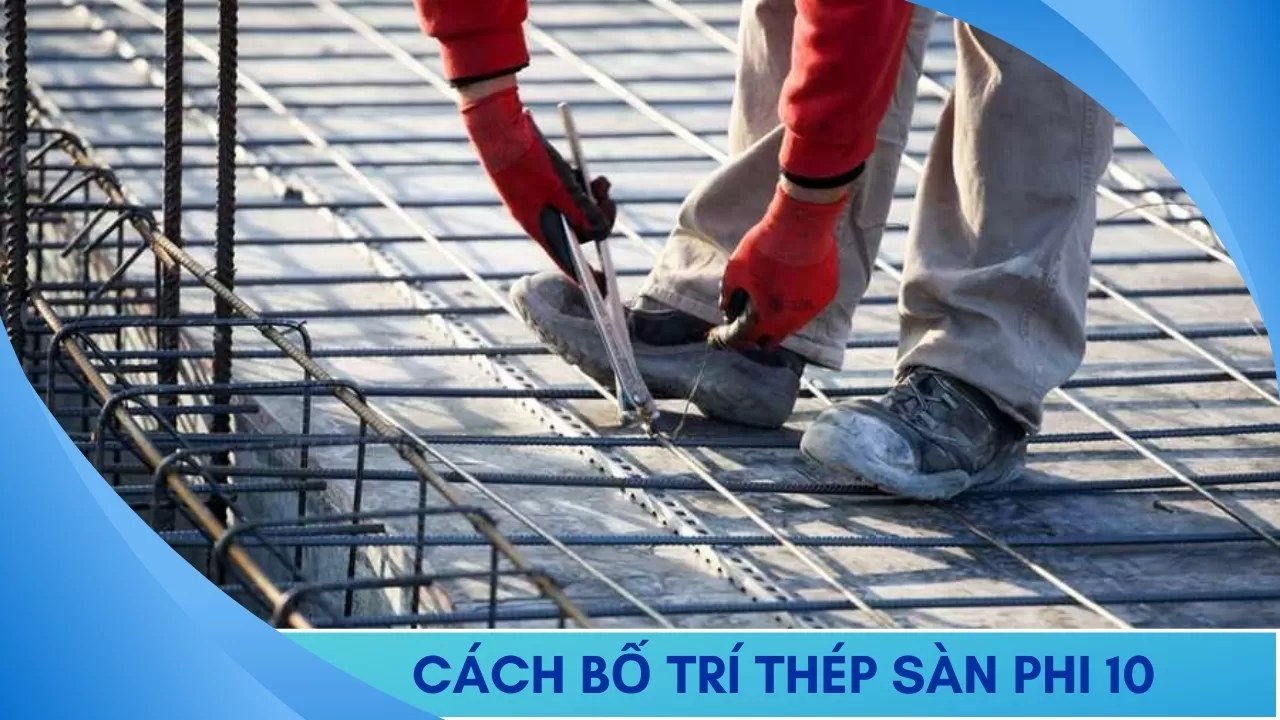

Hướng dẫn cách bố trí thép sàn phi 10 1 lớp, 2 lớp chuẩn kỹ thuật
Hướng dẫn cách bố trí thép sàn phi 10 chuẩn kỹ thuật

Thép râu tường là gì? Tiêu chuẩn khoan cấy thép râu xây tường

Hướng dẫn cách tính sắt thép xây nhà chuẩn và tiết kiệm nhất

Tiêu chuẩn ép cọc bê tông cốt thép -TCVN

Lưu ý khi thi công thép móng cọc lệch tâm nhà phố

Nên bố trí thép sàn 2 lớp đặt song song hay so le?

Nguyên tắc bố trí thép dầm móng nhà 2 tầng

Thép sàn phi 10 là gì?

Thép phi 10 là loại thép có đường kính 10mm, rất phổ biến trong xây dựng. Chiều dài tiêu chuẩn của nó thường là 11.7m, nhưng có thể thay đổi theo nhu cầu công trình. Mỗi cây thép phi 10 nặng khoảng 7.21 kg và thường được sử dụng để đổ cột, làm thép cốt bê tông.

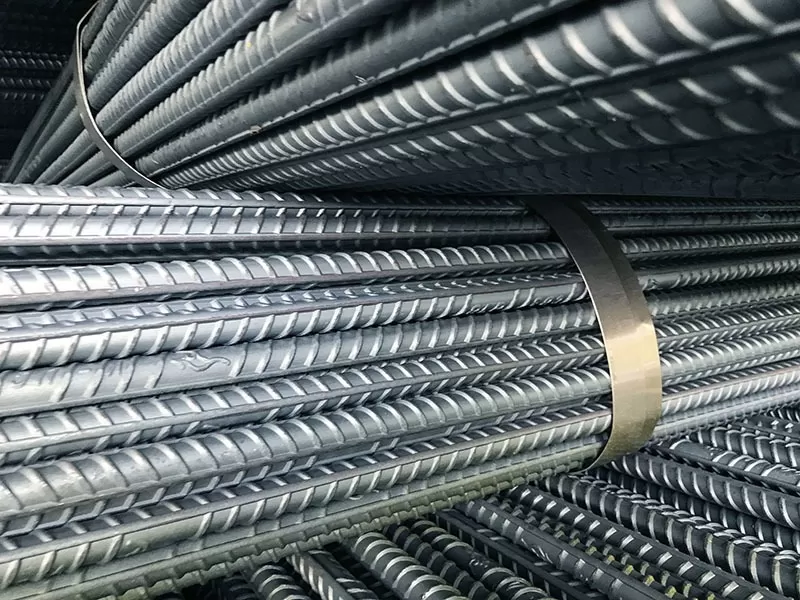

Thép phi 10
Thép phi 10

Ưu điểm của thép phi 10 là khả năng chịu nhiệt tốt và bền bỉ với thời tiết như mưa, nắng, đồng thời cũng có độ mềm dẻo cao.

Vì sao cần bố trí thép sàn phi 10 chuẩn kỹ thuật

Thép phi 10 thường được sử dụng trong thi công sàn do ưu điểm và tính ứng dụng cao. Tuy nhiên, việc bố trí cần đạt tiêu chuẩn kỹ thuật để đảm bảo chất lượng sàn và toàn bộ công trình, vì sàn chịu lực từ các tầng trên và tải trọng từ đồ vật, con người.

Nếu không đạt tiêu chuẩn, độ an toàn và bền vững của công trình sẽ bị ảnh hưởng nghiêm trọng. Hạng mục này không thể kiểm tra bằng mắt thường và không thể sửa chữa sau khi hoàn thiện, nên gia chủ cần chú ý để tránh rủi ro.

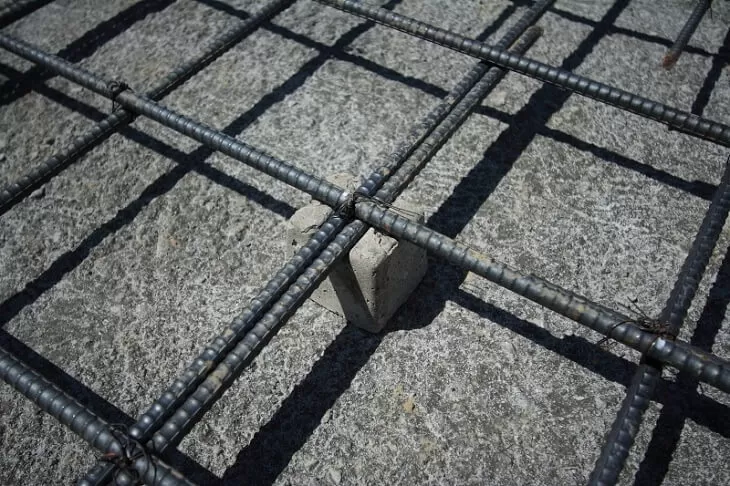

Bố trí thép sàn phi 10
Bố trí thép sàn phi 10

Hướng dẫn bố trí thép sàn phi 10 chuẩn kỹ thuật

Hiện nay, có 2 phương pháp bố trí thép sàn phi 10 phổ biến: 1 phương và 2 phương. Mỗi phương pháp có ưu nhược điểm riêng và phù hợp với từng loại công trình. Dưới đây là hướng dẫn bố trí thép sàn phi 10 đúng kỹ thuật, hãy áp dụng cho công trình của bạn.

Phân biệt sàn 1 phương và sàn 2 phương

Khi bố trí thép sàn, có hai loại chính là sàn 1 phương và sàn 2 phương. Sàn 1 phương chỉ làm việc theo một hướng, được đỡ ở 2 cạnh đối xứng, tải trọng truyền theo phương vuông góc với dầm. Nếu ô sàn được đỡ 4 cạnh nhưng tỷ lệ cạnh dài và ngắn lớn hơn 2, vẫn coi là sàn 1 phương.

Ngược lại, sàn 2 phương được đỡ ở cả 4 cạnh, với tỷ lệ cạnh dài và ngắn lớn hơn hoặc bằng 2, tải trọng sẽ được phân bổ đều cho các dầm. Việc phân biệt này giúp tính toán kết cấu và bố trí thép hợp lý cho công trình.

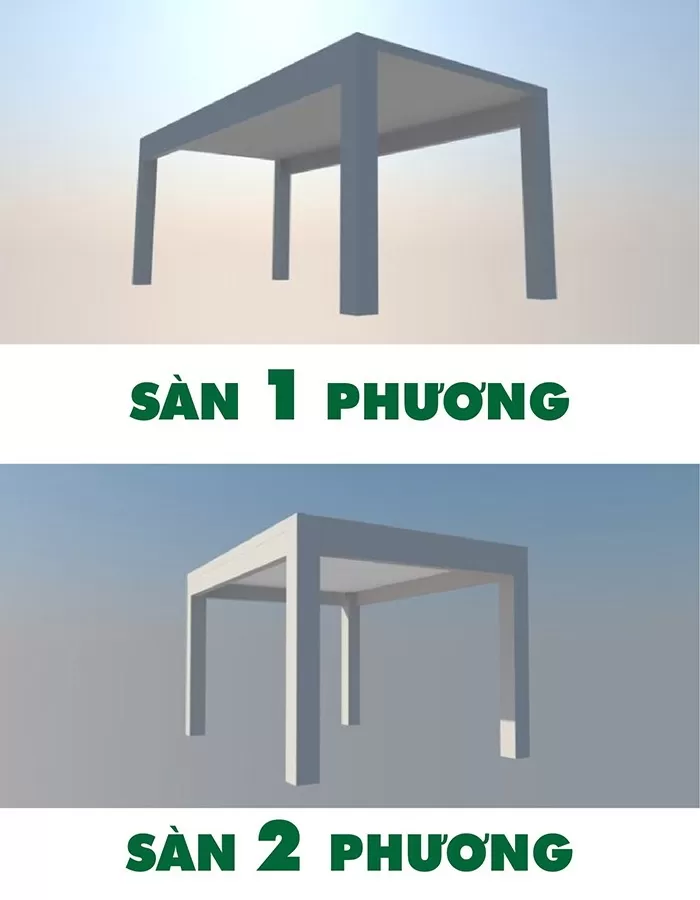

Phân biệt sàn 1 phương và sàn 2 phương
Phân biệt sàn 1 phương và sàn 2 phương

Cách bố trí thép sàn 1 phương

Như tên gọi, đây là cách bố trí sàn theo một phương, mỗi ô chỉ được đỡ 2 cạnh đối xứng, tải trọng truyền vuông góc với dầm. Mặt sàn liên kết với các bộ phận khác của công trình, như đổ liền với dầm hoặc kê lên tường.

Bố trí thép sàn 1 phương cần tuân thủ nguyên tắc kỹ thuật và các bước để tăng khả năng chịu tải. Dưới đây là quy trình:

Bước 1: Bắt đầu bằng việc bố trí thép ở cạnh ngắn trước, sau đó đến chiều dài. Tính toán chiều dài neo từ mép dầm đến thép, đánh dấu vị trí bằng phấn.

Bước 2: Tiến hành bố trí thép chịu momen âm (thép gối) theo kích thước quy định.

Bước 3: Bố trí thép cấu tạo Ø8 A200 hoặc A300 để giữ khung.

Bước 4: Sử dụng cục kê bê tông để bảo vệ thép khỏi cháy và di chuyển, thường có kích thước 1×2 và độ dày 2.5cm - 3cm.

Bước 5: Đảm bảo đủ thép tại vị trí 2 thép gối chồng nhau để tăng khả năng chịu lực.

Bước 6: Chọn loại thép phù hợp; thép mũ phải từ Ø10 trở lên để đảm bảo kết cấu, tránh sử dụng thép Ø6, Ø8 vì sẽ bị lún khi đổ bê tông.

Cách bố trí thép sàn 2 phương

Bố trí thép sàn 2 phương khác với sàn 1 phương ở chỗ thép được đặt theo 2 hướng. Mỗi ô sàn sẽ đỡ 4 cạnh và tải trọng sẽ truyền xuống các dầm, với thép chịu lực được bố trí cả hai chiều. Tỉ số cạnh dài và ngắn phải ≥ 2.

Trong xây dựng hiện nay, có hai phương án bố trí thép sàn phổ biến: thép sàn 2 lớp và 1 lớp. Mỗi phương án có những lưu ý riêng.

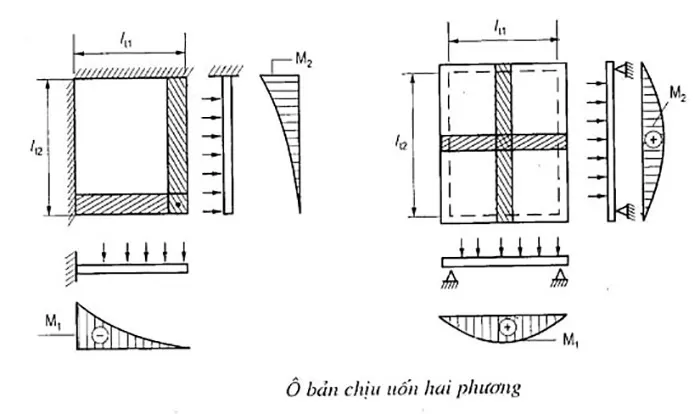

Sàn 2 phương
Sàn 2 phương

Bố trí thép sàn phi 10 1 lớp cho sàn 2 phương

  • Bố trí thép chịu lực: Sàn 2 phương cần bố trí thép theo cả 2 chiều. Dựa vào thiết kế và tải trọng, tính đường kính và khoảng cách cốt thép (thường từ phi 6 đến phi 14).
  • Lớp thép dưới: Thép cạnh ngắn ở dưới cùng, thép cạnh dài vuông góc phía trên.
  • Lớp thép trên: Thép cạnh ngắn nằm trên thép cạnh dài.

Bố trí thép sàn phi 10 2 lớp cho sàn 2 phương

Thép sàn 1 lớp thường chỉ áp dụng cho các công trình nhẹ như nhà cấp 4 hoặc kết cấu chịu kéo, nén như sê nô, ban công. Việc thi công phụ thuộc vào thiết kế và vị trí kéo, nén của sàn.

Hiện nay, thép sàn 2 lớp được sử dụng phổ biến hơn nhờ nhiều ưu điểm. Nó tăng cường độ ổn định cho sàn bê tông cốt thép, giảm co ngót, giúp cốt thép chịu kéo tốt hơn, từ đó hạn chế nứt gãy.

Ngoài ra, thép sàn 2 lớp còn chịu nhiệt tốt, chống cháy và thấm nước hiệu quả, nâng cao chất lượng và độ bền công trình. Vì vậy, dù là sàn 1 phương hay 2 phương, thép sàn 2 lớp vẫn là lựa chọn tối ưu.

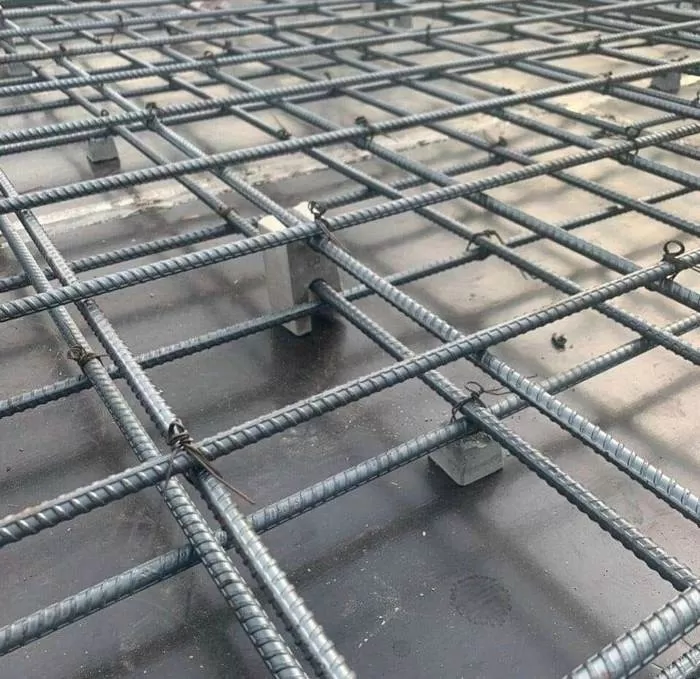

Bố trí thép sàn phi 10 2 lớp
Bố trí thép sàn phi 10 2 lớp

Những lưu ý quan trọng khi bố trí thép sàn phi 10

Mỗi phương pháp thi công có đặc điểm riêng, do đó khi bố trí thép sàn phi 10 cần chú ý những yếu tố quan trọng để đảm bảo đạt tiêu chuẩn kỹ thuật.

Xác định nội lực của sàn thép

Một lưu ý quan trọng là xác định số lớp thép sàn: 1 lớp hay 2 lớp. Đây là câu hỏi cần được giải đáp trước khi bố trí thép, vì việc xác định số lớp thép phi 10 rất khó nếu không tính toán kỹ.

Khi xác định nội lực sàn, bạn có thể chọn một trong hai phương pháp:

  • Tra bảng truyền thống.
  • Sử dụng phần mềm như Sap2000, Safe.

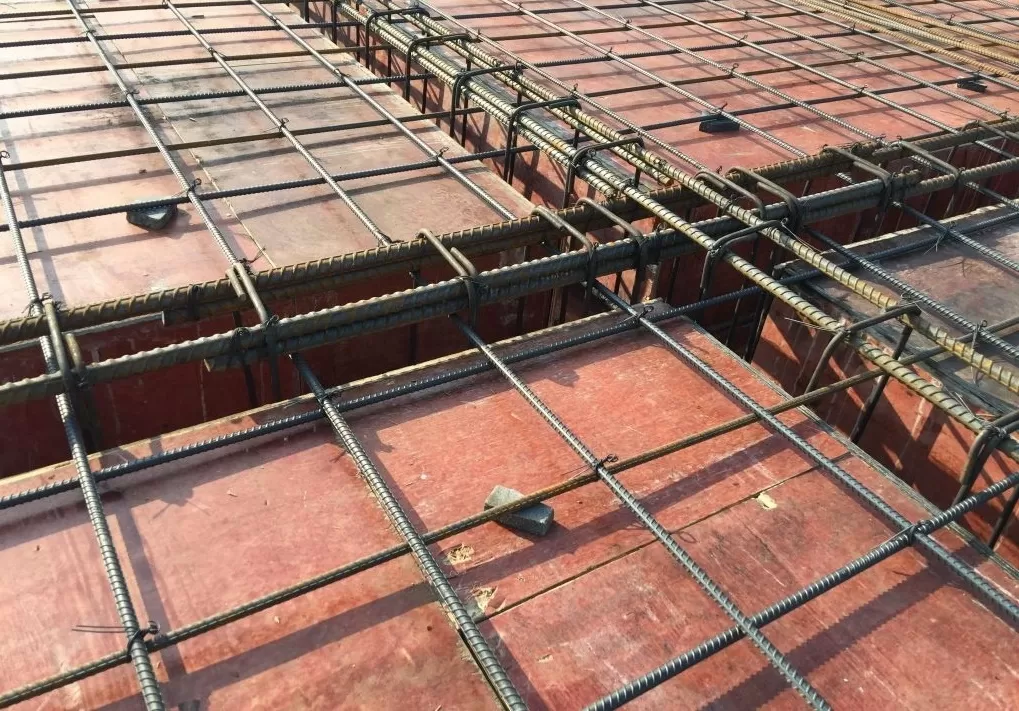

Những lưu ý quan trọng khi bố trí thép sàn phi 10
Những lưu ý quan trọng khi bố trí thép sàn phi 10

Tính toán khoảng cách thép sàn phi 10

Lưu ý quan trọng là phải tính toán khoảng cách thép sàn phi 10 thật chính xác và đánh dấu vị trí đặt thép để tránh sai lệch.

Ngoài ra, hãy học hỏi từ các chuyên gia trong ngành xây dựng và tích lũy kinh nghiệm qua thời gian, vì thi công không phải là việc đơn giản, không nên tự ý làm khi chưa có đủ chuyên môn.

Trên đây là thông tin về cách bố trí thép sàn phi 10 mà bạn có thể tham khảo. Hy vọng chia sẻ của Vinavic sẽ hữu ích cho quá trình xây dựng tổ ấm của bạn.
