Biện pháp liên kết cột thép và dầm thép chuẩn chi tiết từ A-Z

Trong các công trình xây dựng hiện đại, đặc biệt là nhà công nghiệp, nhà cao tầng, nhà thép tiền chế,… hệ kết cấu thép ngày càng được ưa chuộng nhờ khả năng chịu lực cao, thi công nhanh và dễ kiểm soát chất lượng. Một trong những yếu tố quan trọng quyết định đến độ ổn định và an toàn công trình là liên kết cột thép và dầm thép.

Bài viết này sẽ đóng vai trò như một cẩm nang kỹ thuật, giúp kỹ sư, kiến trúc sư và chủ đầu tư hiểu rõ về các loại liên kết, cách lựa chọn, tiêu chuẩn áp dụng và lưu ý thi công.

Vai trò của liên kết cột thép và dầm thép

Liên kết giữa cột thép và dầm thép là điểm nút quan trọng trong hệ kết cấu chịu lực, đảm bảo cho toàn bộ công trình hoạt động ổn định, bền vững theo đúng thiết kế. Cụ thể, liên kết này đóng vai trò:

Truyền lực giữa các bộ phận chính

Cột thép thường chịu lực nén đứng, trong khi dầm chịu uốn và lực cắt.

Liên kết giúp truyền tải trọng từ dầm sang cột nhanh chóng, sau đó xuống móng, đảm bảo dòng truyền lực logic và hiệu quả để thi công.

Đảm bảo tính ổn định không gian cho toàn bộ kết cấu

Nếu liên kết yếu hoặc sai kỹ thuật, công trình sẽ dễ bị mất cân bằng, cong vênh, hoặc thậm chí sụp đổ cục bộ. Liên kết đúng cách giúp tăng khả năng làm việc đồng thời giữa các cấu kiện thép.

Trong các công trình cao tầng, tải trọng ngang là rất lớn.

Liên kết cứng (có khả năng truyền mô men) sẽ giúp hệ khung thép có khả năng chống xoắn, chống lật và chống xô lệch hiệu quả.

Tăng độ cứng, giảm biến dạng công trình

Một liên kết tốt giúp giảm độ võng của dầm, giảm chuyển vị ngang của cột. Kết cấu nhờ đó làm việc ổn định hơn trong thời gian dài.

Tối ưu hóa kiến trúc và thi công

Việc sử dụng đúng loại liên kết (hàn, bulong, liên kết mềm/cứng) giúp:

• Dễ thi công, tiết kiệm thời gian
• Tối ưu không gian nội thất (bao gồm với kết cấu dạng khung không cột giữa)
• Phù hợp với ý đồ kiến trúc như mở rộng khẩu độ lớn, không gian thông tầng...

Tác động đến tuổi thọ và chi phí bảo trì

Một liên kết sai kỹ thuật dễ dẫn đến rỉ sét, nứt, lệch cấu kiện, gây tốn kém cho công tác sửa chữa. Liên kết bền vững sẽ giúp tăng tuổi thọ toàn công trình, hạn chế rủi ro trong vận hành.

Liên kết cột thép – dầm thép là yếu tố không thể xem nhẹ. Trong đó nó không chỉ là kỹ thuật kết nối vật lý, mà còn là mấu chốt đảm bảo độ an toàn, hiệu năng và thẩm mỹ của toàn bộ công trình xây dựng và thi công.

Các dạng liên kết cột và dầm thép phổ biến

Liên kết cứng (Moment Connection)

• Khả năng truyền lực: Truyền được cả lực cắt và mô men uốn
• Đặc điểm: Giữ nguyên góc vuông giữa dầm và cột khi chịu tải
• Phương pháp: Hàn hoặc bu lông cường độ cao + bản mã/tấm sườn
• Ứng dụng: Nhà cao tầng, nhà thép công nghiệp lớn, khung không gian

Liên kết khớp (Simple Connection)

• Khả năng truyền lực: Chỉ truyền lực cắt, không truyền mô men
• Đặc điểm: Cho phép dầm quay nhẹ tại điểm liên kết
• Phương pháp: Bu lông thường hoặc bản mã đơn giản
• Ứng dụng: Nhà kho, nhà tiền chế, công trình không chịu lực ngang lớn

Liên kết bán cứng (Semi-Rigid Connection)

• Khả năng truyền lực: Truyền một phần mô men uốn
• Đặc điểm: Độ cứng trung gian giữa khớp và cứng
• Phương pháp: Hàn + bu lông kết hợp bản mã
• Ứng dụng: Công trình có yêu cầu linh hoạt, chống động đất

Liên kết bằng hàn (Welded Connection)

• Phương pháp: Hàn bản bụng, bản cánh, hàn xuyên thấu toàn phần
• Ưu điểm: Liên kết chắc chắn, kín, không cần bu lông
• Nhược điểm: Khó kiểm tra chất lượng, yêu cầu tay nghề cao
• Ứng dụng: Các liên kết cố định, chịu tải lớn, trong nhà máy

Liên kết bằng bu lông (Bolted Connection)

• Phương pháp: Sử dụng bu lông thường hoặc bu lông cường độ cao
• Ưu điểm: Dễ thi công, dễ tháo lắp, kiểm tra
• Nhược điểm: Phải khoan lỗ chính xác, có sai số chế tạo
• Ứng dụng: Công trình lắp ghép, nhà tiền chế, nhà công nghiệp

Phương pháp liên kết giữa cột bê tông và dầm thép

Trong công trình sử dụng hệ kết cấu hỗn hợp (composite), việc liên kết dầm thép với cột bê tông cốt thép đòi hỏi giải pháp kỹ thuật phù hợp để đảm bảo truyền lực hiệu quả, thi công an toàn và bền vững.

Dùng bản đế liên kết (Base Plate / End Plate)

Mô tả:

Gắn bản mã thép vào đầu dầm (hoặc chân dầm), sau đó liên kết bằng bu lông hóa chất hoặc bu lông neo vào lõi bê tông cột.

Có thể kết hợp với bản mã neo vào thép chờ trong cột.

Ưu điểm:

Thi công linh hoạt, cho phép lắp ghép dễ dàng

Dễ kiểm tra và bảo trì

Ứng dụng:

Công trình dân dụng, nhà công nghiệp kết hợp thép – bê tông

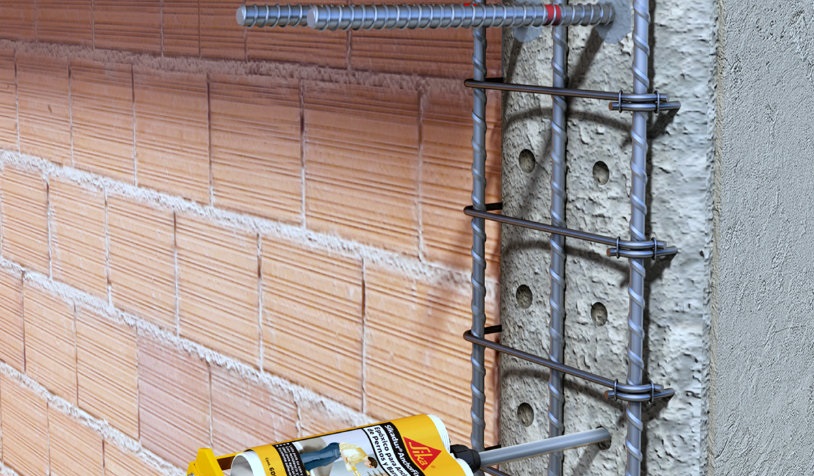

Cấy bulong hóa chất hoặc bulong nở vào cột bê tông

Mô tả:

Khoan lỗ trực tiếp vào cột bê tông

Cấy bu lông hóa chất (Hilti, Ramset, Fischer...) để tạo liên kết

Dầm thép gắn bản mã, bắt vào bu lông đã cấy

Ưu điểm:

Không cần thép chờ từ trước

Thi công được sau khi đổ bê tông cột

Lưu ý:

Phải kiểm tra kỹ chịu lực kéo – cắt của bu lông hóa chất theo tiêu chuẩn và không dùng cho các tải trọng quá lớn hoặc kết cấu của các khung chính.

Neo dầm thép vào lõi cột bằng thép chờ (Pre-installed Rebar Anchors)

Mô tả:

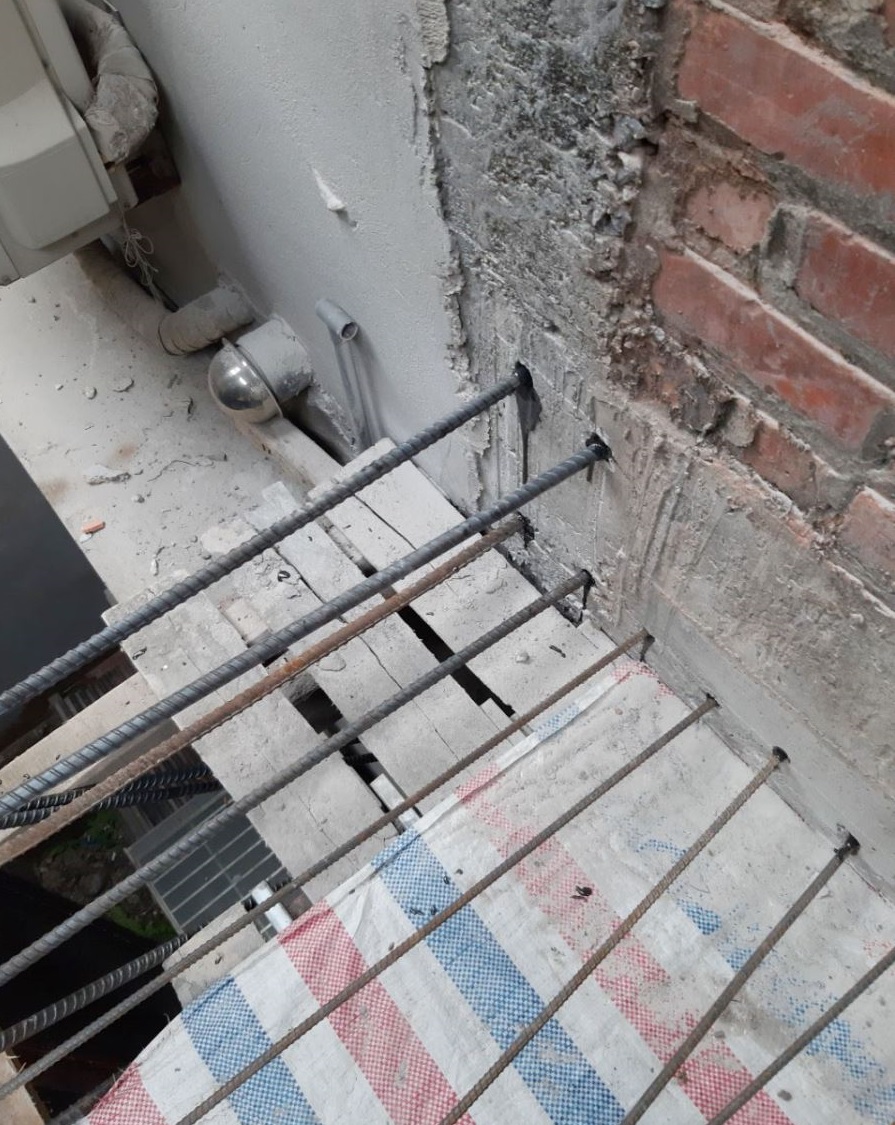

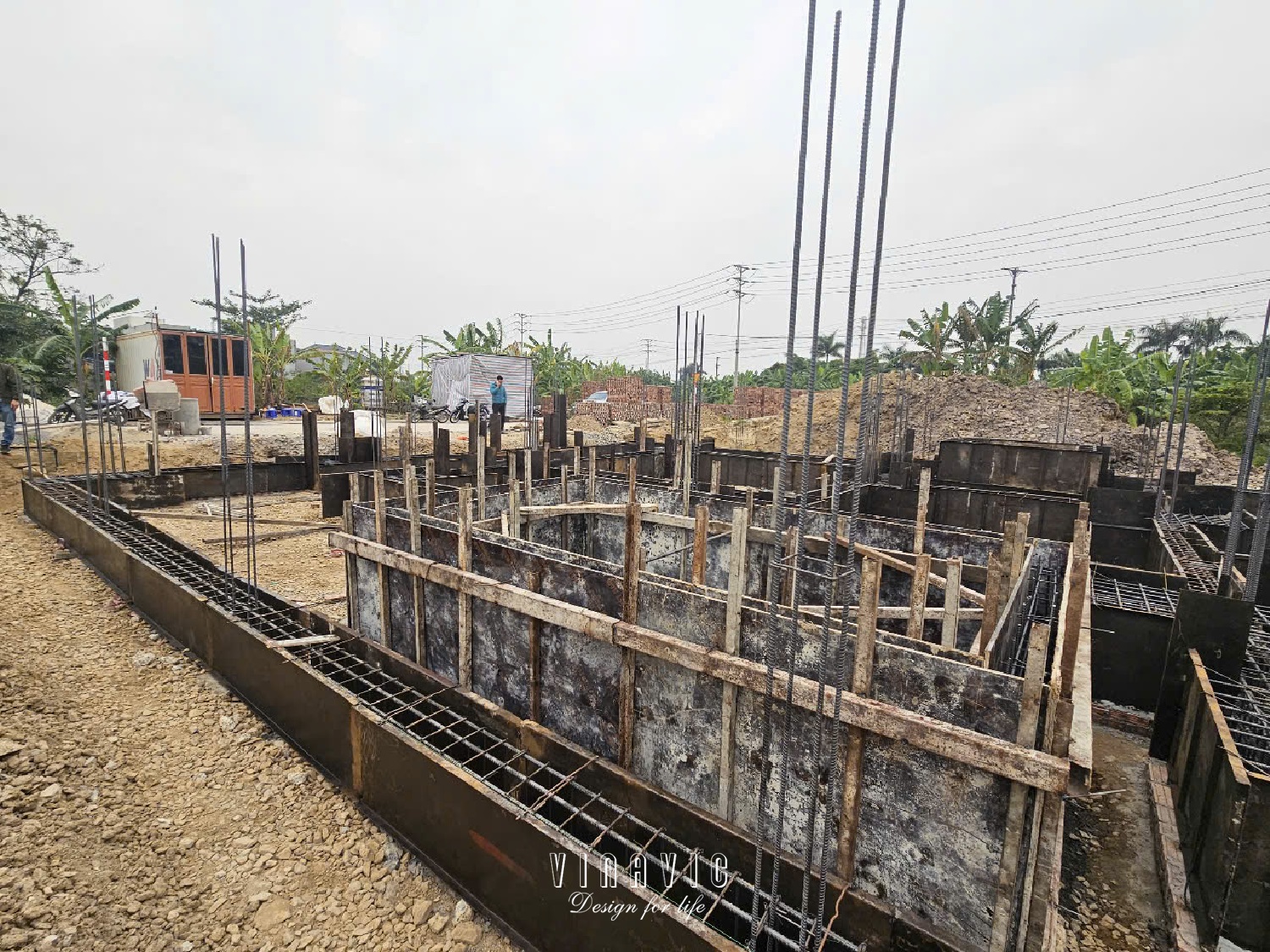

Trong quá trình đổ cột bê tông, đặt sẵn các thanh thép chờ hoặc bản mã thép nhô ra từ cột

Dầm thép sẽ hàn hoặc bu lông vào các chi tiết này

Ưu điểm:

Kết nối mạnh, ổn định lâu dài

Phù hợp cho kết cấu chịu tải trọng lớn

Nhược điểm:

Phải tính toán kỹ từ giai đoạn thiết kế, không linh hoạt

Dùng liên kết dạng "hộp thép âm" trong cột

Mô tả:

Trong quá trình đổ cột, để lại hộp thép âm (embedded steel box) trong cột

Sau đó đưa dầm thép vào và hàn trực tiếp bên trong hộp âm

Ưu điểm:

Tính thẩm mỹ cao, kết cấu gọn

Đảm bảo liên kết ẩn, không lộ bu lông/bản mã

Ứng dụng:

Công trình cao tầng, nhà ở cao cấp, mặt đứng thẩm mỹ

Dùng bản mã trung gian + tấm đệm chống trượt

Mô tả:

Sử dụng bản mã trung gian giữa dầm và cột

Gắn thêm tấm chống trượt, hoặc vữa epoxy chịu lực để tăng ma sát

Ưu điểm:

Tăng độ ổn định, giảm rung lắc

Dễ điều chỉnh tại công trường

Tiêu chuẩn và quy phạm áp dụng

TCVN 5575:2012 – Kết cấu thép – Tiêu chuẩn thiết kế

AISC 360-16 – Specification for Structural Steel Buildings (Hoa Kỳ)

Eurocode 3 (EN 1993) – Design of steel structures (Châu Âu)

AWS D1.1 – Quy phạm hàn kết cấu thép

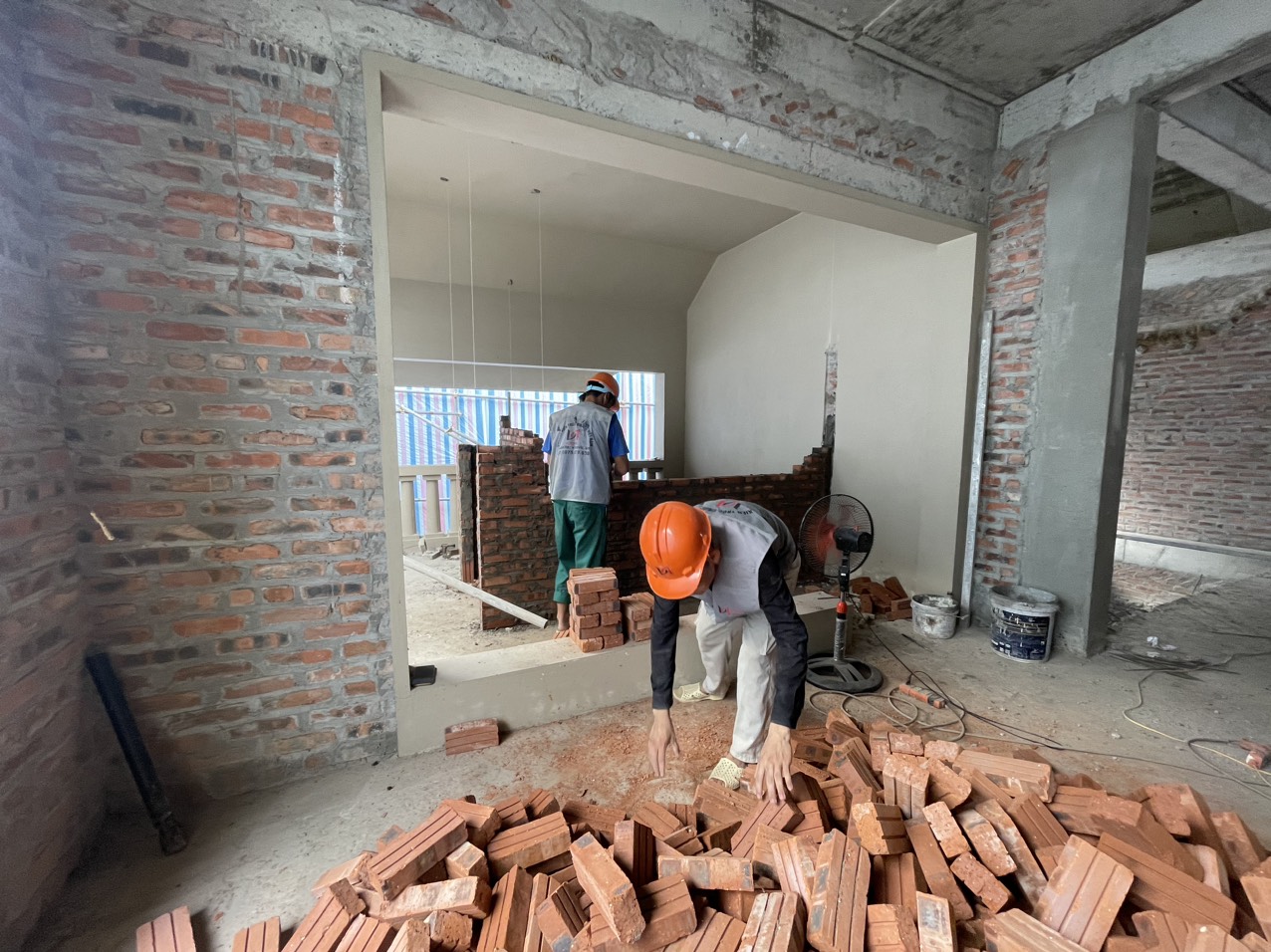

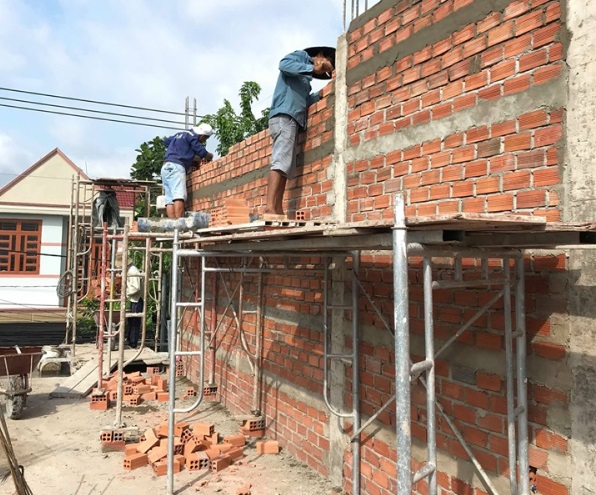

Một số lưu ý liên kết tường và cột

1. Trước khi xây tường, cần kiểm tra chính xác vị trí cột, cao độ đỉnh cột và các mốc định vị để đảm bảo tường không bị lệch trục, ảnh hưởng đến thẩm mỹ và khả năng chịu lực.
2. Các vị trí liên kết giữa tường và cột cần được xử lý mạch ngừng, hoặc tạo liên kết khóa gạch đúng kỹ thuật để không bị nứt vết giao nhau trong quá trình sử dụng.
3. Tường gạch cần được thiết kế neo liên kết vào cột bằng thép râu hoặc bát liên kết, giúp tăng độ ổn định, không có hiện tượng hở khe sau thời gian dài sử dụng.

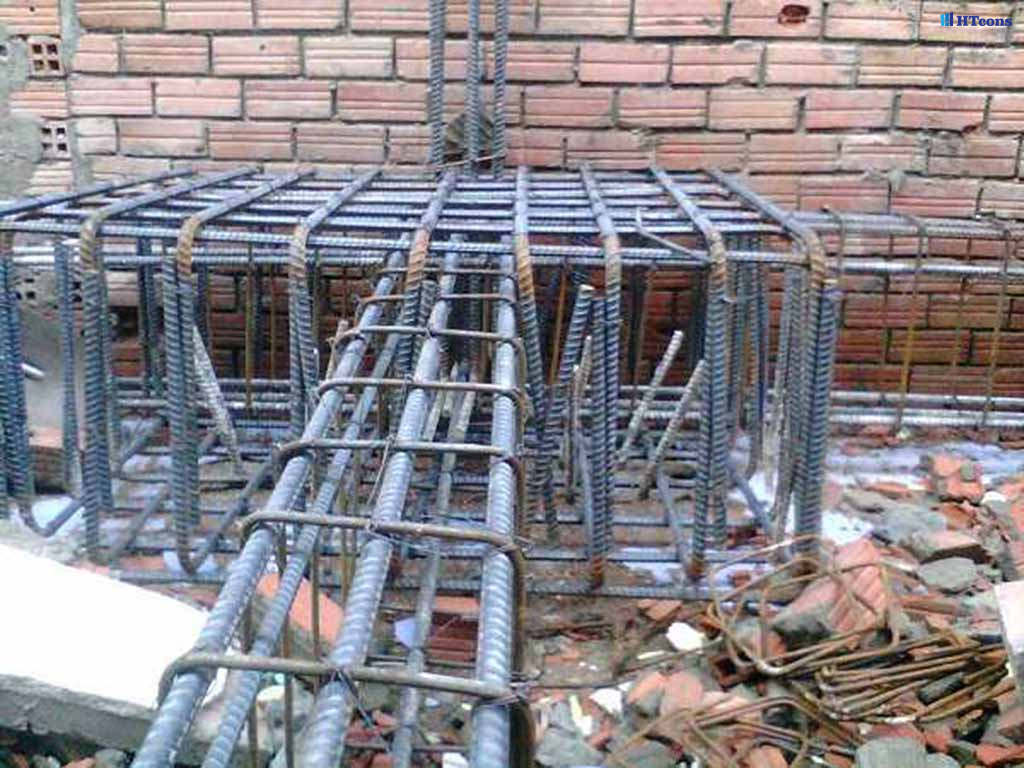

4. Các chi tiết tường chịu lực, đặc biệt tại khu vực chịu rung động (cầu thang, thang máy...), cần được bố trí thép tăng cường hoặc đai liên kết để chống nứt gãy.
5. Các lớp vữa trát tiếp giáp giữa tường và cột cũng như lớp sơn hoàn thiện, cần xử lý mạch ngừng đúng cách để không bị bong tróc, thấm nước tại khe giao nhau.
6. Trong trường hợp sử dụng tường nhẹ hoặc tường không chịu lực, các liên kết vẫn cần được thiết kế chắc chắn, tránh tình trạng tường không bị đổ nghiêng khi có va chạm hoặc rung động mạnh.

Liên kết giữa các bộ phận kết cấu như cột và dầm đóng vai trò cốt lõi trong việc đảm bảo độ ổn định, khả năng chịu lực và tuổi thọ của công trình. Việc lựa chọn đúng loại liên kết, phương pháp thi công phù hợp, cũng như tuân thủ các tiêu chuẩn kỹ thuật không chỉ giúp tối ưu hiệu quả thi công mà còn giảm thiểu rủi ro về sau.

Đối với các công trình sử dụng kết cấu thép hoặc kết hợp bê tông – thép, việc hiểu rõ từng phương pháp liên kết và lưu ý kỹ thuật sẽ giúp chủ đầu tư, kỹ sư và đơn vị thi công đồng bộ hóa thiết kế – thi công – nghiệm thu một cách hiệu quả nhất.

Nếu bạn đang tìm kiếm giải pháp liên kết kết cấu tối ưu, bền vững và an toàn, đừng ngần ngại liên hệ với đội ngũ kỹ sư của chúng tôi để được tư vấn chuyên sâu và phù hợp theo từng loại công trình.
